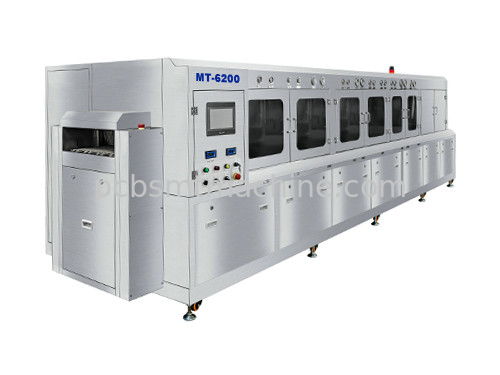

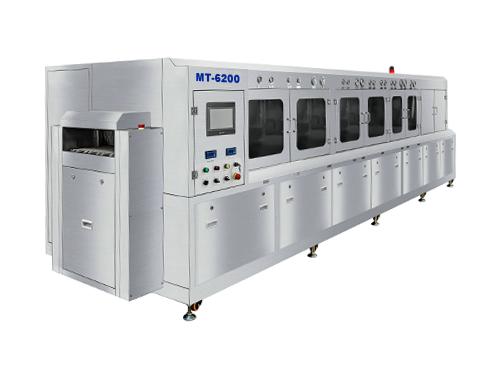

아주 튼튼하 대형 배치식 PCBA 온라인 SMT 세정 장비 380VAC MT-6200

INFINITETM MT-6200 중작업 대형 배치식 PCBA 온라인 크리닝 장치는 SMT 패치와 THT 플러그 접속식 과정 납땜 뒤에 PCBA 표면 위의 세척용 나머지 로진 플럭스에 사용하기 위해 설계됩니다. 이 기계는 무세척 플럭스와 수용성 흐름과 온라인으로 유기적인 땜납 페이스트와 비오거닉 오염의 이동에 적합합니다. 세정의 MT-6200 기계공정은 넓게 자동차 전자 공학과 군용 산업, 항공, 항공우주, 의학적이, LED, 스마트 계측기와 다른 산업에서 사용되고, 많은 양의 PCBA의 집중화된 세정에 적합합니다. 이 기계는 효과적으로 PCBA 표면에 대한 유기적이고 비오거닉 오염을 제거할 수 있는 대유량 세정 방법을 특징으로 합니다. MT-6200 크리닝 장치는 중국과 영어 운용 정합과 PLC 제어 시스템과 함께 작동합니다. 모두와 함께 만들어진 채 SUS304 스테인레스 강철 본체는 기계 내구성을 보장합니다.

기계 특징 :

1. 운항 노선과 대형 배치식 PCBA 세정의 설계를 합니다.

2. 대유량 세정 방법은 효과적으로 PCBA 표면에 대한 유기적이고 비오거닉 오염을 제거할 수 있습니다.

3. 세정 공정은 다음과 같습니다 ; 세척되, 프리-린싱 화학적 단리를 프리-클레아닝, 화학적 단리, 첫번째 린싱, 두번째 린싱과 마지막 분무식 헹굼과 바람 절단과 적외선 허풍 건조 프로세스는 주문에 완료됩니다.

4. 클리닝액은 자동적으로 추가되고 방출됩니다 ; DI 워터는 DI 워터를 다시 채우기 위해 전방부에 후부 섹션으로부터 넘쳐 흐름으로써 자동적으로 보충됩니다.

5. 위 아래로 세정 방법, 클리닝액을 분사하시오 그러면 DI 워터 압력은 조정될 수 있습니다.

6. 화학액과 DI 워터에서의 분사 압력은 80PSI에 도달할 수 있습니다, 완전히 어느 것이 PCBA의 하부 간격에 침투하고 완전히 세척될 수 있습니까.

7. 매우 정확한, 다중노즐 구성, 세척용 압력과 흐름 ; 선택적 액체와 워터 나이프가 BGA의 바닥을 관통합니다.

8. 린스 DI 워터의 이온 농도를 발견하기 위해 0-18MΩ의 측정 범위로, 린스 저항률 모니터링 시스템을 갖춥니다.

9. 에어 나이프 바람 절단 + 최고 긴 적외선 열풍 순환 건조 시스템.

10. PCB 평평한 메쉬 벨트 컨베이어 시스템, 안정적인 전송.

11. PLC 제어 시스템, 중국 / 영어 운용 정합, 프로그램은 지고, 변하고, 저장하고 부르도록 편리합니다.

12. SUS304 스테인레스 강이 구체화하고, 배관하고, 분할하는 모두는 오래가고 시와 알칼리성이고 다른 클리닝액에 저항력이 있습니다.

기계 시방서 :

MT-6200 상술

컨베이어 벨트 폭 : 500 밀리미터

메시 벨트 전송 속도 : 100~1500mm/min, 200~400mm/min은 권고됩니다

메시 벨트 컨베이어 높이 : 900±50mm

PCB 전송 방향 : 권리에 남아있는 것으로부터

PCB 폭 : 50~500mm

PCB 높이 : 0~100mm

세정액 탱크 용량 : 300L

탱크 용량을 헹구세요 : 120L

여과 정밀도 : 0.2 um

DI 워터 소비 : 600~1000L/Hour

치환 : 40m3/Hour

제어 : PLC

전력 / 공군력 : 380VAC, 3Phases, 50/60HZ, 100KW/0.5Mpa

저항률 시험 범위 : 0~18MΩ

기계 사이즈 : L6200*W1650*H1650mm

기계 하중 : 3000KG
