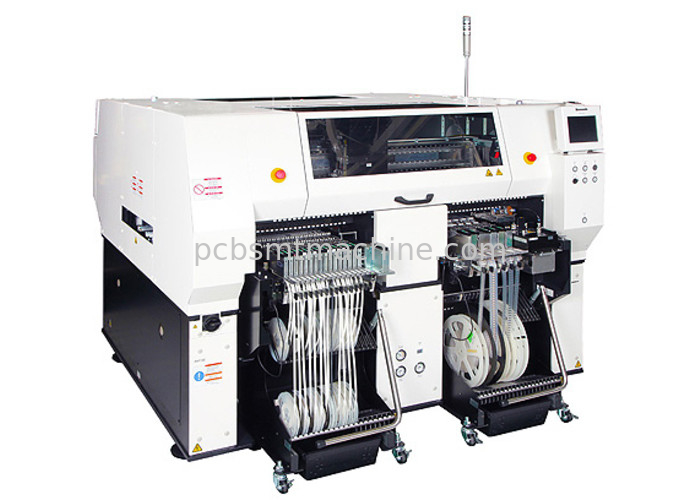

14 노즐헤드 AM100과 수정된 PCB SMT 기계 SMT 탑재기 기계

단지 무한한 자동화 주식회사에 팔려고 내놓 유지되고 이용 가능한 최고 수정된 AM100 스마트 공장 해결책 SMT 탑재기. AM100 SMT 탑재기는 특히 높은 혼합에 적합한 기준화할 수 있는 비용 효과적 솔루션이고 NPI 환경입니다. AM100은 역량과 유연성과 비용 효율적 높은 혼합 솔루션을 위한 신뢰성을 결합시킵니다. 이 기계는 160개 릴로 35,800 cph의 위로 향하여 인상적 부품 배열을 둘 수 있는 14 노즐헤드와 함께 모듈 단일 빔 장착기로 고안됩니다. 이 기계는 어딘가에 공급 장치를 특징으로 하는 논스톱 전환을 특징으로 하고 노즐이 어딘가에 생산 동안 온라인 장치를 가능하게 합니다. 3D 카메라, 측면도 카메라, 자동차 지원 핀과 같은 품질 향상 기능은 설정했고 날실 탐지에 탑승하고 트레이 확인이 또한 이용 가능합니다.

설계 개념

할수 있는 14 노즐헤드와 모듈 단일 빔 장착기

인상적 성분을 위치시키는 것 160개 릴로 35,800 cph의 위로 향하여 배치합니다

입력 :

오우 단일 해드는 6 " 긴 커넥터에 1005년의 설계를 합니다

오우 공기 그리퍼와 맞춘 노즐

비정상 형상 부분을 위해

발전적인 프로세스를 위한 오우 고유의 성능

어딘가에 공급 장치를 특징으로 하는 논스톱 전환과 아무곳이 가능하게 하는 노즐

생산 동안 온라인 장치. 3D 카메라와 같은 품질 향상 기능,

측면도 카메라, 자동차 지원 핀은 설정했고 날실 탐지와 트레이에 탑승합니다

확인은 또한 이용 가능합니다.

부가 가치

막대한 컴퍼넌트 범위 정보와 오우 단일 헤드 솔루션

CM과 NPM 시리즈와 오우 공통 공급 장치

오우 공통 프로그래밍과 이용 가능한 변환 도구

기계 배치와 공급 옵션

후방은 권리를 남겼고 세웁니다

고정된 피더 베이스

공급 장치 카트

트레이 피이더 1

단탑 2

앞은 오른쪽을 남겼고 향합니다

공급 장치 은행

공급 장치 카트

표준 기능

14-노즐은 3를 이끕니다

노즐 교체 장치 (전면) 4

라인 카메라 (전면) 5

선택

노즐 교체 장치 (후면) 6

라인 카메라 5

3D 센서 (후면) 9

경기장 조명 7

측면도 카메라 8

범위 부분

AM100은 단일에서 다기능성과 생산성의 균형을 맞춥니다

헤드 디자인이 선형 드라이브를 사용합니다 :

6 " (150mm)에 01005개 칩에 걸쳐 이어지는 오우 컴퍼넌트 범위 정보

키가 큰 1 " (28mm) 에 연결기

오우 멀티 피치, 다중 폭 현명한 공급 장치는 있습니다

우리의 CM과 NPM 시리즈와 교환할 수 있습니다

오우 물질 검증은 무오류 장치를 보증합니다

어딘가에 공급 장치 또는 퀵 익스체 인지 카트

오우 2D 바코드 부착 노즐과 그리퍼는 장치를 단순화합니다

오우 자동 교정은 생산 동안 정확도를 검증합니다

정착물을 사용하지 않고

상술

모델명 (번호) : AM100 (NM-EJM4D)

개념 : 기준화할 수 있는 한 개의 받침대 혼성 드라이브 플랫폼

구동 시스템 : 대단히 정확한 리니어 모터 혼성 드라이브

성분 정렬 : 디지털 컬러 라인 스캔 카메라, 고정 위치

헤드 디자인 : 14개 축 극단적 높은 플렉스 머리

보드 치수 : 510 Ｘ 460 밀리미터 (20 Ｘ 18 ") 표준

선택적인 1,200 Ｘ 460 밀리미터 (47 Ｘ 18 ")

선택적인 1,500 Ｘ 460 밀리미터 (59 Ｘ 18 ")

판 두께 : 최고 8까지 밀리미터

배치 정확도 : ±40 마이크론 크피크 ≥1.0은 자릅니다

±30 마이크론 크피크 ≥1.0 QFP

처리량 : 이상적 35,800 cph

IPC9850 22,000 cph

컴퍼넌트 범위 정보 : 최소 1005년 (0402M)

최대 120 Ｘ 90 밀리미터 (4.7 x 3.5 )와 150 Ｘ 25 밀리미터 (6 x 1 )

높이 : 최고 28까지 밀리미터 (1.1 ")

충돌 : 0.15 밀리미터 지름, 0.5 밀리미터 피치

공급 장치 능력 : 최고 160까지 릴을 끌어당깁니다

튜브 : 최고 78까지 튜브

트레이 : 최고 40까지 트레이

스트립 테이프 : 선택적인 최고 200까지 부품번호

시설 : 전기 3상 AC 200/220V ±10V,

AC 380/400/420/480V ±20V 2.0 kVA 400V 2 KVA

공압 : 0.8MPa, 200 L/min (ANR)를 최대한으로 쓰기 위한 민 0.5 MPa

집단 2370 : Kg (네개 공급 장치 은행과 메인 바디)

차원 : Ｗ 1,970 Ｘ Ｌ 2,019 Ｘ Ｈ 1,500 밀리미터
