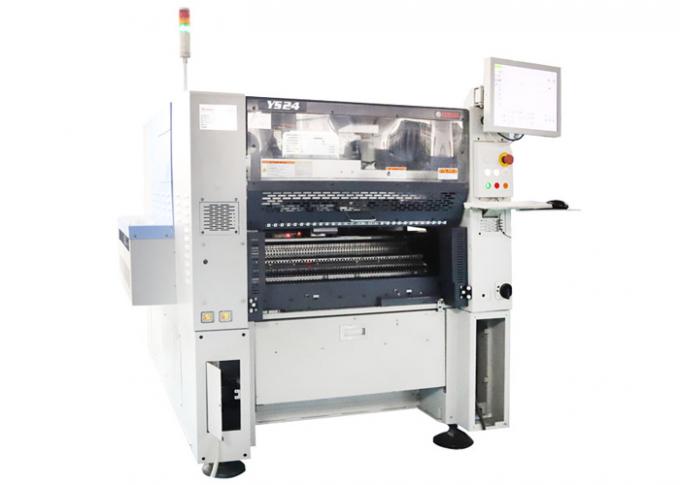

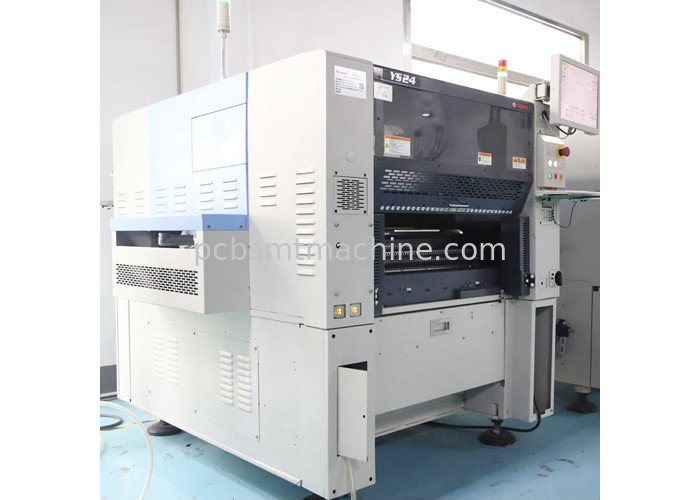

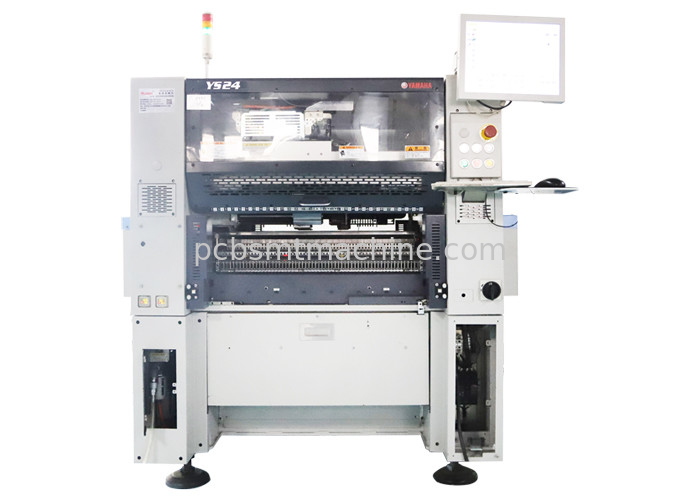

야마하 YS24 PCB SMT 기계 다중 머리들 자동 칩 마운터 기계 72000 CPH

무한한 자동화 Co., Ltd．는 중고고 수정된 SMT 기계를 제공하고 있습니다, 우리의 특색있는 이용 가능한 SMT 기계 중 하나가 협 피치 10 인라인 다중 머리들의 두 세트와 야마하 YS24 모델 소형 초고 속 모듈 탑재기입니다. 야마하 YS24 모델은 YS12 모델로부터 채택된 부품 인식 시스템을 갖추고 있습니다. 야마하 YS24 고속이 탑재기는 엄격한 이중 구동 2 빔 구성을 가지고 있고, 듀얼 스테이지 컨베이어 시스템으로 설계했습니다. 이 고속 장착기계는 최고 큰 프린터 배선 기판 (PCBs)와 호환 가능합니다. 야마하 YS24 SMT 탑재기 노즐은 유지의 뛰어난 용이성을 보증하도록 YS12와 YS100으로 공통입니다.

야마하 YS24

특징

72,000 CPH (0.05 초의 뛰어난 장착 역량./chip : 야마하 모토에 의해 확립되는 것)로서의 이상적인 조건 하에

• 협 피치 10 인라인 다중 머리들의 두 세트를 통합시킵니다
• 부품 인식 시스템이 YS12에 의해 적용된 채로 설비됩니다
• 완전히 엄격한 이중 구동 2 빔 구성
• 채택된 최근에 고도로 발달한 듀얼 스테이지 컨베이어

세계의 가장 높은 지역 생산성

• 1,254 밀리미터 폭과 1,687 밀리미터 깊이의 소형 외형 칫수는 달성되었습니다. 이것은 평방미터마다 34,000 CPH의 우수한 지역 생산성의 결과가 되었고 대략 YS12의 그것을 두배로 합니다.
• 최고 큰 프린트 회로 기판 (PCBs)로 적합합니다
• 큰 평면 패널 스크린을 위한 PCBs와 엘이디 점등장치와 큰 산업적 PCB와 다른 유형의 PCB와 호환 가능한 것뿐만 아니라, 그것은 최고 큰 PCB (L700 x W460mm)와 또한 호환 가능합니다.

뛰어난 작동의 용이성과 작업 효율과 성분 공급 장치

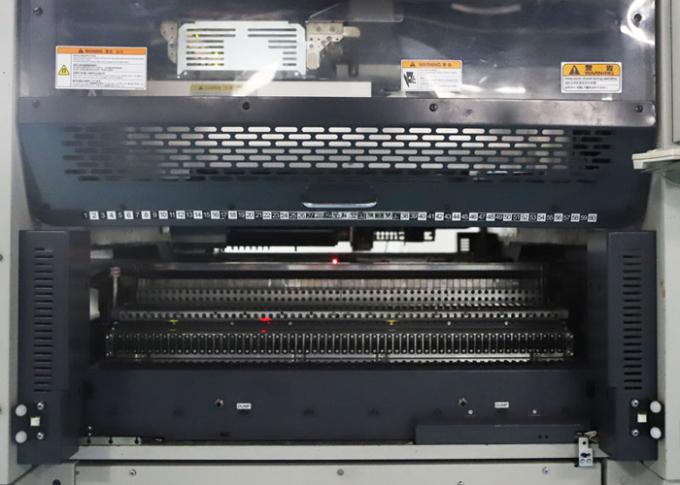

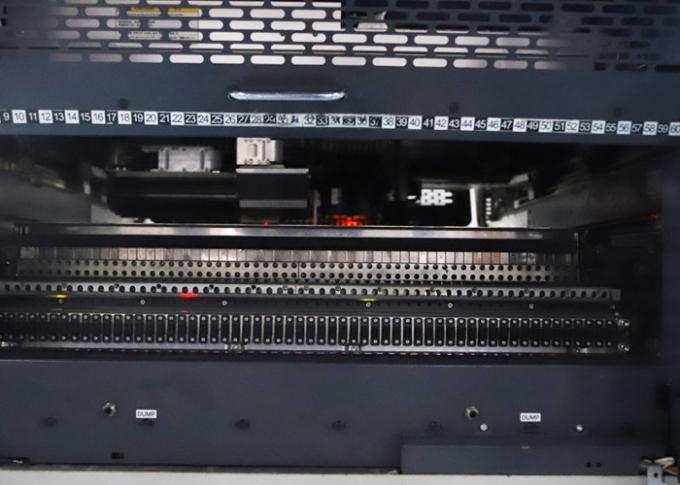

• 공급 장치는 단일 통로 종류 SS 공급 장치를 채택합니다. 가는, 가벼운 그리고 소형이게, 이 테이프 피더는 전기인 채 강화되고 뛰어난 일하는 용이성을 달성하기 위해 마이크로컴퓨터에 의해 제어됩니다. 120 유닛의 최대는 설치될 수 있습니다.
• 소형이고 가벼운 공급 장치 운반 시스템은 높은 장치 효율을 달성합니다.
• 짜맞춘 테이프 커터는 비어 있는 폐기물 테이프의 쉬운 처리를 용이하게 합니다.

보증된 높은 증가하는 품질

• MACS 또는 다수 정확도 보상제가 채택되었습니다. 그것은 ±0.05mm의 끊임없이 계속되는 실장 정확도를 보증하면서, 복잡하고 다양한 측면 방식으로 정확도를 바꾸는 다양한 요소를 보상합니다.
• 측면도의 표준 조항이 작용한다고, 향 검출 기능과 셀프 노즐 진단 기능을 탑재하는 요소는 매우 높은 증가하는 품질과 신뢰성을 보증합니다.

실제 동작 비율은 유지의 용이성까지 증가했습니다

• YS12와 YS100으로 공통인 노즐은 유지의 뛰어난 용이성을 보증하기 위해 채택되었습니다.
• 정비 작업의 양을 감소시키면서, 블로워 스테이션의 표준 조항은 노즐 샤프트의 자체 세정을 가능하게 합니다.

뛰어난 작동의 용이성을 달성합니다

• 뛰어난 작동의 용이성과 그래픽 디스플레이 디자인은 채택되었습니다. 보고 맨 머신 인터페이스를 이해하기 위한 쉽게 쉬운 것 용이한 작동을 매우 달성합니다.
• 더 높은 동작 비율과 뛰어난 품질 관리는 Y.FacT와 IT 선택과 같은 소프트웨어에 의해서 지원됩니다.
• 4개의 디스플레이 언어 (일본이거나, 영어이거나, 중국이거나 한국인) 중 하나는 부대가 설치되는 위치에 따라 선택될 수 있습니다.

안전과 환경적인 고려 사항

• 장치는 그것이 전세계에 표시될 수 있게 하면서, 안전 장치 디자인을 보증하기 위해 CE 마킹 *4와 호환 가능합니다.
• 0.45MPa을 얻는 에어 공급 소스와 호환기.

CE 마킹 : 장치를 보여주는 표시의 이름은 유럽 지역에서 설치되고 사용된 장치에 대한 안전 요구 사항에 들어맞습니다.

상술 :

이미지 :
