원래 장소:
중국
브랜드 이름:
MPM
모델 번호:
가속도 II BTB 스텐실 인쇄기
무한한 자동화 Co., Ltd．는 최고에게 수정된 프리-오운드 SMT 기계와 공장 자동화 솔루션 제품을 공급하는 신뢰받는 회사입니다. 우리의 회사는 프리-오운드 땜납 페이스트 프린터, SMT 칩 마운터, 자동 광학 검사와 다른 인쇄 회로 판 어셈블리 라인 솔루션 제품의 공급에 초점을 맞추고 있습니다. MPM 가속도 II BTB 스텐실 인쇄기가 우리의 제공된 프리-오운드와 수정된 땜납 페이스트 인쇄 장비 중에 있습니다. MPM® Momentum® II BTBTM (계속하여) 쉽게 잘 믿는 스텐실 인쇄기는 더 높은 처리량을 위한 그러나 또한 라인 길이 또는 자본 투자를 증가시키지 않고 이중 통로 처리를 허락합니다. 가속도 II BTB 스텐실 인쇄기는 가속도 II 기계에서 가장 탄력적 프린터입니다. 가속도 II BTB 프린터는 표준 가속도 II 프린터 보다 공간 절약형 200 밀리미터 짧습니다. 벽을 맞대고 두 BTB 프린터를 생산 흐름선에 위치함으로써 이중 통로 처리를 위해 배열하세요. 이중 통로 처리는 1의 길이에서 2대 프린터의 출력을 발생시킵니다.

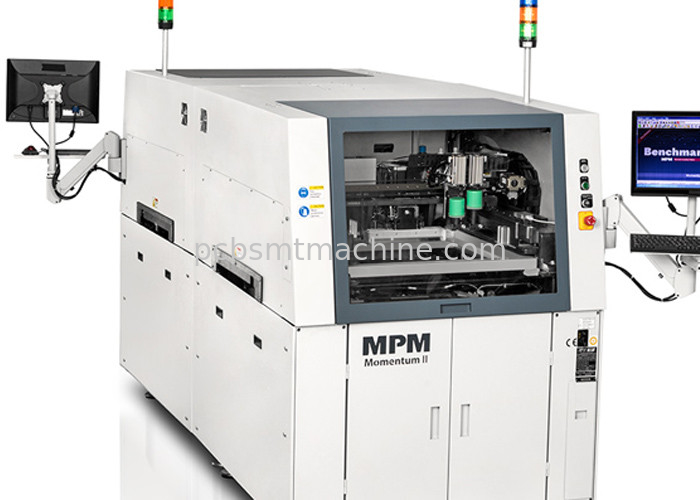

MPM 가속도 II BTB 스텐실 인쇄기
가속도 플랫폼의 궁극적 유연성
MPM 프린터 내선화를 독립형으로 이용하거나 이중 통로 출력을 위해 벽을 맞대고 배열하세요. 한 개의 SMT 라인, 예를 들면, 인쇄 꼭대기와 하단측에 다수 제품을 인쇄하고 동일한 방향 또는 인쇄 어머니 / 도터 보드를 출력하세요. 가속도 II BTB 프린터는 공정 균형의 최적 신축성을 위한 두가지 다른 처리량 구성에 들어옵니다.
프린터 전략을 듀얼 레인 전략에 맞추세요
가속도 II BTB 프린터는 전기 시스템과 용매 저장소와 다른 핵심 부품으로의 오픈 액세스로, 전체 프런트-사이드 접근성과 서비스를 허락합니다. BTB 프린터가 어떤 읽기 접근 또는 여분의 버퍼 공간도 요구하지 않기 때문에, 당신의 시설 바닥 면적을 극대화하기 위해 각각 프린터를 배치하세요.
증명된 가속도 시리즈 정확도와 공연
6시그마, 크피크 ≥2에 있는 ±11 마이크론의 정렬 보상과 안에 설계되고 독립적으로 검증된 6σ 역량과 17um@6σ, 크피크 ≥ 2의 습식 인쇄 정확도. MPM 가속도 II 시리즈 프린터는 공연이 그들의 수업에서 다른 어떤 프린터에 의해 상대가 없, 빠른, 정확한 그리고 대단히 믿을 만합니다.
벤치마크트텀 사용자 인터페이스
배우고 평균 연산자를 위해 사용하도록 쉽게, MPM의 기준 소프트웨어는 강력한 아직 직관적이고, 빠른 장치를 용이하게 하고, 동작 작업을 돕고, 전환을 빠르고 쉽게 합니다. 소프트웨어는 그것을 심지어 사용하기가 쉽게 하기 위해 프로그래밍하여 윈도우 10과 새로운 생산 툴과 새로운 퀵스타트로 업그레이드되었습니다.
특징 :
상술 :
| 이사회 취급 |
| 최대 보드 사이즈 (X x Y) 609.6 밀리미터 Ｘ 508 밀리미터 (24 x 20 ) |
| 헌신적 작업 지지대는 20보다 " 더 큰 Ｘ 사이즈와 이사회에 필요합니다 |
| 최소 보드 사이즈 (X x Y) 50.8 밀리미터 Ｘ 50.8 밀리미터 (2 x 2 ) |
| 판 두께 0.2 밀리미터 내지 5.0 밀리미터 (0.008 내지 0.20) |
| 최대 이사회 체중 4.5 킬로그램 (10 파운드) |
| 보드 에지 제거 3.0 밀리미터 (0.118 ") |
| 안쪽 제거 12.7 밀리미터 (0.5 ") 표준. 쉽게 잘 믿을 위해 |
| 25.4 밀리미터 (1.0 ") |
| 이사회 누름 고정된 탑 클램프, 센트어니스트 진공 |
| 보드 지지체 방법 자기 핀 |
| 선택적입니다 : 진공 핀, 사이드 댐들을 진공기기로 청소합니다, |
| 지지블럭, 특허를 얻는 헌신적 정착물 |
| 자동차 세공, 퀴크-툴 |
| 프린트 매개 변수 |
| 최대 인쇄 영역 (X x Y) 609.6 밀리미터 Ｘ 508 밀리미터 (24 x 20 ) |
| 용지간격 (스냅-오프) 0 밀리미터 내지 6.35 밀리미터 (0 내지 0.25) |
| 속도 0.635 밀리미터 / Ｓ - 304.8 밀리미터 / Ｓ를 출력하세요 |
| (/ Ｓ - / Ｓ에서 12에서 0.025) |
| 22.7 킬로그램 (50 파운드에 대한 0 파운드)에 힘 0을 출력하세요 |
| 스텐실 프레임 737 사이즈 밀리미터 Ｘ 737 밀리미터 (29 x 29 ) |
| 더 작은 크기를 위해 가능한 어댑터들 |
| 비전 |
| 비전 어레이 시야각 (FOV) 10.6 밀리미터 Ｘ 8.0 밀리미터 (0.417 x 0.315 ) |
| 기준 타입 표준 모양 기준은 (SMEMA를 봅니다 |
| 표준), 패드 / 개구 |
| 카메라 시스템 한 개의 디지털 카메라 |
| - MPM은 비전 아래로 참조용 /의 특허를 얻었습니다 |
| 성능 |
| 6시그마에 있는 종합 시스템 정렬 ±12.5 마이크론 (±0.0005 "), |
| 정확도와 반복성 크피크 ≥2.0* |
| 자격은 생산 환경 처리 변수를 사용하여 수행됩니다 ; 인쇄 |
| 스피드, 테이블 리프트와 카메라 이동은 역량 인물에 포함됩니다. |
| 습식 인쇄는 6시그마에 ±20 마이크론 (±0.0008 ")를 맡깁니다, |
| 정확도와 반복성 크피크 ≥2.0* |
| 에 근거한 채 위치정확도와 반복성과 실제 습식 인쇄는 검증했습니다 |
| 3번째 정당 측정 시스템. |
| 순환 주기 |
| 가속도 II BTB 9/2 표준 |
| 가속도 II BTB 히에 7/2 표준 |
| 시설 |
| VAC (±10%)가 단계를 선발한 동력 요건 200 내지 240 |
| 50/60Hz, 15A |
| 공기는 18에 4 시에프엠 (표준 실행 방식)에 요구에게 100 psi를 공급합니다 |
| 시에프엠 (진공 닦기) (12 L/s에 대한 5 L/s에 있는 7개 바), |
| 12.7 밀리미터 (0.5 ) OD Ｘ 9.5 밀리미터 (3/8 ) ID 라인 |
| 940 밀리미터 (37.0 )에 있는 높이 (전광 탑을 배제하 ) 1494.10 밀리미터 (58.82 ) |
| 수송 높이 |
| 기계 깊이 1423.5 밀리미터 (56.04 ") |
| 기계폭 1196.0 밀리미터 (47.09 ") |
| 최소 전면공차 508 밀리미터 (20.0 ") |
| 최소 후방 제거 508 밀리미터 (20.0 ") |
| BTB 구성 10 밀리미터 (0.39 ") |
| 기계 하중 797 킬로그램 (1757 파운드) |
| 크레이트에 채워진 체중 1090.5 킬로그램 (2404 파운드) |
