원래 장소:
중국
브랜드 이름:
GKG
모델 번호:
지스타
무한한 자동화 Co., Ltd．는 오늘 중국에서 최고 수정된 중고 SMT 기계와 공장 자동화 솔루션 제품을 공급함에 있어 신뢰받는 이름 중에 있습니다. 우리의 회사는 프리-오운드 땜납 페이스트 프린터, SMT 칩 마운터, 자동 광학 검사와 다른 인쇄 회로 판 어셈블리 라인 솔루션 제품의 공급에 초점을 맞추고 있습니다. GKG G-스타 땜납 페이스트 프린터가 우리의 제공된 프리-오운드와 수정된 땜납 페이스트 인쇄 장비 중에 있습니다. GKG G-스타 땜납 페이스트 인쇄 장비는 중간 사이즈 이사회를 취급해서 설계됩니다. G-스타는 모든 당신의 비즈니스 요구사항을 전달하는데 정통합니다. 그것은 성공적으로 1005년 소형 프린팅을 이루었습니다. 스텐실과의 전체적인 접촉을 통하여, 메쉬에서 어떠한 잔류 페이스트도 인쇄 전에 제거될 것이라는 것을 우리의 개선된 세정 시스템은 보증합니다. 2D 붙여넣기 점검기능은 불충분한 붙여넣기와 연결되는 것고 다른 결손을 발견할 수 있습니다. 이로써 뛰어난 인쇄질을 보증하면서, G-스타는 최고이고 자동화된 사이드 클램프를 또한 갖추고 있습니다.

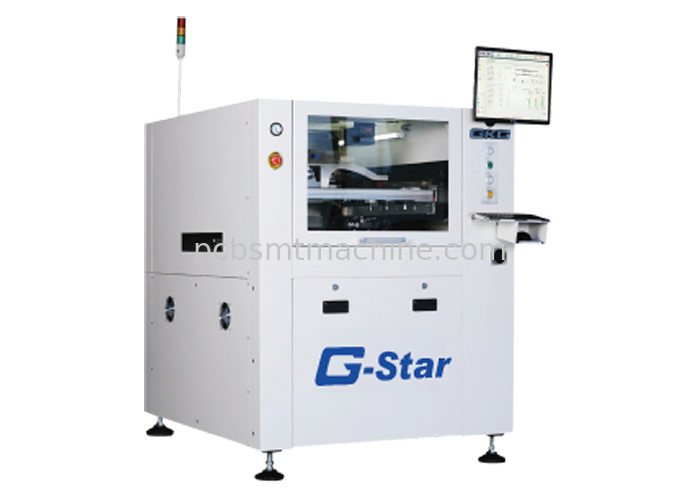

GKG G-STAR 땜납 페이스트 프린터
기술적인 매개 변수 :
| 성능 | |
| 기계 정렬 능력 | ±12.5 마이크론 6시그마에 있는 2Cmk |
| 절차 정렬 능력 | ±25 마이크론 6시그마에 있는 2Cpk |
| 핵심 순환 주기 | <8> |
| (프린팅 & 세정 시간을 배제하기) | |
| 제품 변경 시간 | <3 mins=""> |
| 신제품 셋업 타임 | <10 mins=""> |
|
이사회 취급
|
|
| 맥스. 사이즈 (L x W) | 400 밀리미터 Ｘ 340 밀리미터 |
| 민. 사이즈 (L x W) | 50 밀리미터 Ｘ 50 밀리미터 |
| 두께 | 0.4~6 밀리미터 |
| PCB 두께 조절 | 설명서 (자동차 선택입니다. PCB 최대. 폭은 310 밀리미터로 줄었습니다) |
| PCB 맥스. 중량 | 3 킬로그램 |
| PCB 에지 정리 | 3 밀리미터 |
| PCB 하부 간극 | 선택적 자동차와 15 밀리미터 (7 밀리미터 |
| PCB 두께 조절) | |
| PCB 뒤틀림 | 맥스. 1% 비스듬하게 |
| 클램핑 방법 | 탑 클램프 (설명서)과 자동화된 사이드 클램프 |
| 지지 방법 | 자기를 띤 보조 핀, 바, 블록, 진공 흡착 |
| 컨베이어 방향 | Ｒ에 대한 Ｌ, Ｌ에 대한 Ｒ, Ｒ에 대한 Ｒ, Ｌ에 대한 Ｌ (소프트웨어 제어) |
| 컨베이어 높이 | 900 ± 40 밀리미터 |
| 컨베이어 속도 | 맥스. 1,500 밀리미터 / Ｓ |
| 컨베이어 폭 조정 | 자동장치 |
|
오퍼레이터 인터페이스
|
|
| 하드웨어 | LCD 모니터, 마우스 & 키보드 |
| 운영 체제 (OS) | 윈도우 10 |
| 제어 수법 | 인더스트리얼 PC는 제어되었습니다 |
| 입출력 인터페이스 | SMEMA 표준 |
|
프린팅 매개 변수
|
|
| 스텐실 프레임 크기 (LXW) | 조정할 수 있는, 470 밀리미터 Ｘ 370 밀리미터 내지 737 밀리미터 Ｘ 737 밀리미터 |
| 용지간격 (스냅-오프) | 0~20 밀리미터 |
| 표 조절 범위를 출력하기 | Ｘ : ±3 밀리미터, Ｙ : ±7 밀리미터 : ± 2' |
| 인쇄 속도 | 6~200 밀리미터 / Ｓ |
| 스퀴지 압력 | 0.5~10kg (프로그램 제어) |
| 스퀴지 유형 | Std. 다음 금속, 선택 : OPC, 충돌 |
| 스퀴지 각 | Std. 60', 옵션 45', 50', 55' |
| 세정 시스템 | 진공인 (소프트웨어 선택) 마르는 습식인 자동차 |
|
광 시스템
|
|
| 어레이 시야각 (FOV) | 8 밀리미터 Ｘ 6 밀리미터 |
| 기준 타입 | 써클, 트라이앵글, 스퀘어, 교차한 다이아몬드 |
| 기준 사이즈 | 0.5~3.0 밀리미터 |
| 비전 방법론 | 고체촬상소자카메라는 찾아보고 내려갑니다 |
| 2D 점검 | 분실을 조사하기 위한 Max.100 기간 & |
| 불충분합니다 (std.) | |
|
시설 요구조건
|
|
| 전원 공급기 | AC220V ± 10% 50/60Hz |
| 소비 전력 | 2.5kW |
| 에어 서플라이 | 4 ~ 6Kgf/cm2 |
| (시그널 타워를 배제하는) 차원 | 1,158 밀리미터 (L) Ｘ 1,362 밀리미터 (W) Ｘ 1,463 밀리미터 (H) |
| 기계 하중 | 1,000 킬로그램 |
| 선택 |
| 지름 모니터링 시스템을 회전시키는 붙여넣기 |
| 스텐실 구멍 정밀 검사 시스템 |
| PCB 두께에 대한 자동차 표 조정 |
| SPI 폐-루프 |
| PCB 추적가능성을 위한 외부 바코드 스캐너 |
| 스텐실, 땜납 페이스트를 위한 포켓용 바코드 스캐너, |
| 스퀴지 추적가능성 |
