원래 장소:
중국
브랜드 이름:
GKG
모델 번호:
G-이중 통신
무한한 자동화 Co., Ltd．는 오늘 중국에서 최고 수정된 중고 SMT 기계와 공장 자동화 솔루션 제품을 공급함에 있어 신뢰받는 이름 중에 있습니다. 우리의 회사는 프리-오운드 땜납 페이스트 프린터, SMT 칩 마운터, 자동 광학 검사와 다른 인쇄 회로 판 어셈블리 라인 솔루션 제품의 공급에 초점을 맞추고 있습니다. GKG G-이중 통신 땜납 페이스트 프린터가 우리의 제공된 프리-오운드와 수정된 땜납 페이스트 인쇄 장비 중에 있습니다. 이 땜납 페이스트 인쇄 장비는 듀얼 레인 SMT 라인을 위한 완전 매치입니다. 짜맞춘 트래버어서를 갖추어 G-이중 통신은 어떠한 이중 통로 SMT 탑재기과도 조화를 이룰 수 있습니다. 3대 무대 컨베이어와 연속 구조로 구비되어 그것은 성능과 효율성을 높입니다. 그럼에도 불구하고, 어떠한 단일 통로 SMT 라인과도 연결하기 위해 독립적으로 작동하는 것은 또한 가능합니다. 그것의 높은 유연성은 그것이 더 효과적으로 생산의 변화를 관리할 수 있게 합니다.

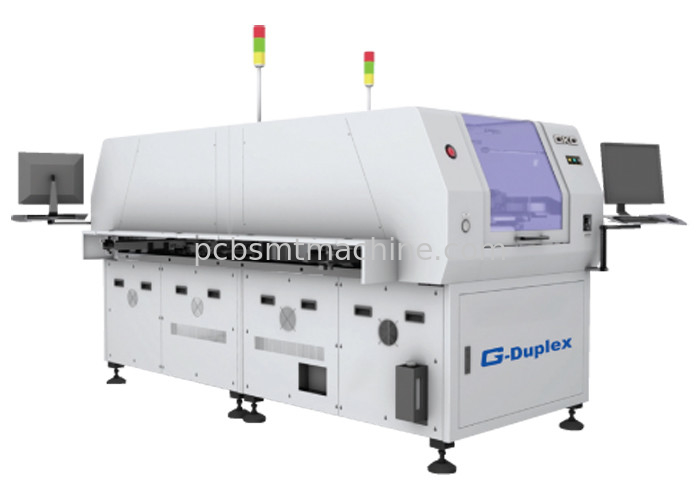

GKG G-DUPLEX 땜납 페이스트 프린터
기술적인 매개 변수 :
| 성능 | |
| 기계 정렬 능력 | ± 10 마이크론 6시그마에 있는 2 시이엠케이 |
| 절차 정렬 능력 | ± 18 마이크론 6시그마에 있는 2 크피크 |
| 핵심 순환 주기 | < 7=""> |
| (프린팅 & 세정 시간을 배제하기) | |
| 제품 변경 시간 | < 3="" mins=""> |
| 신제품 셋업 타임 | < 10="" mins=""> |
|
이사회 취급
|
|
| 맥스. 사이즈 (L x W) | 400 밀리미터 Ｘ 300 밀리미터 |
| 민. 사이즈 (L x W) | 50 밀리미터 Ｘ 50 밀리미터 |
| 두께 | 0.4~6 밀리미터 |
| PCB 두께 조절 | 자동장치 |
| PCB 맥스. 중량 | 3 킬로그램 |
| PCB 에지 정리 | 3 밀리미터 |
| PCB 하부 간극 | 23 밀리미터 |
| PCB 뒤틀림 | 맥스. 1% 비스듬하게 |
| 클램핑 방법 | 신축 상부 클램프, 자동차 통제된 사이드 클램프 |
| 지지 방법 | 자기를 띤 보조 핀, 바, 블록, 진공 흡착 |
| 컨베이어 시스템 | 짜맞춘 트래버어서와 3개 단계 |
| 컨베이어 방향 | Ｒ에 대한 Ｌ, Ｌ에 대한 Ｒ, Ｒ에 대한 Ｒ, Ｌ에 대한 Ｌ |
| (소프트웨어 제어) | |
| 컨베이어 높이 | 900 ± 40 밀리미터 |
| 컨베이어 속도 | 맥스. 1,500 밀리미터 / Ｓ |
| 컨베이어 폭 조정 | 자동장치 |
|
광 시스템
|
|
| 어레이 시야각 (FOV) | 10 밀리미터 Ｘ 8 밀리미터 |
| 기준 타입 | 써클, 트라이앵글, 스퀘어, 교차한 다이아몬드 |
| 기준 사이즈 | 0.5~4.0 밀리미터 |
| 비전 방법론 | 디지털 고체촬상소자카메라는 찾아보고 내려갑니다 |
| 2D 점검 | 맥스. 100 기간이 없어서 면밀히 살핍니다, |
| 불충분한, 가교 (std.) | |
|
오퍼레이터 인터페이스
|
|
| 하드웨어 | LCD 모니터, 마우스 & 키보드 |
| 운영 체제 (OS) | 윈도우즈 7 또는 더 높습니다 |
| 제어 수법 | 인더스트리얼 PC는 제어되었습니다 |
| 입출력 인터페이스 | SMEMA 표준 |
|
프린팅 매개 변수
|
|
| 스텐실 프레임 크기 (L X W) | 조정할 수 있는, 470 밀리미터 Ｘ 370 밀리미터 내지 650 밀리미터 Ｘ 550 밀리미터 |
| 용지간격 (스냅-오프) | 0~20 밀리미터 |
| 표 조절 범위를 출력하기 | Ｘ : ±3 밀리미터, Ｙ : ±7 밀리미터 : ± 2' |
| 인쇄 속도 | 6~200 밀리미터 / Ｓ |
| 스퀴지 압력 | 0.5~10kg (프로그램 제어) |
| 스퀴지 유형 | Std. 다음 금속 : 280/350/420 밀리미터 선택 : OPC와 충돌 |
| 스퀴지 각 | Std. 60', 옵션 45', 50', 55' |
| 세정 시스템 | 진공인 (소프트웨어 선택) 마르는 습식인 자동차 |
|
시설 요구조건
|
|
| 전원 공급기 | AC220V ± 10% 50/60Hz |
| 에어 서플라이 | 4 ~ 6Kgf/cm2 |
| 소비 전력 | 2.5kW |
| (시그널 타워를 배제하 ) (연속된 2 유닛을) 치수화하세요 | 1,616 밀리미터 (L) 2,770 밀리미터 (W) Ｘ 1,493 밀리미터 (H) |
| 기계 하중 (2 유닛) | 2,000 킬로그램 |
|
선택
|
|
| 자동차 페이스트 디스팬서 (OPC) | |
| 지름 모니터링 시스템 (OPC)를 회전시키는 붙여넣기 | |
| OPC 스퀴지 | |
| 스텐실 플래트너 | |
| 스텐실 구멍 정밀 검사 시스템 | |
| SPI 폐-루프 | |
| PCB 추적가능성을 위한 외부 바코드 스캐너 | |
| 스텐실, 땜납 페이스트, 스퀴지 추적가능성을 위한 포켓용 바코드 스캐너 | |
