원래 장소:
중국
브랜드 이름:
GKG
모델 번호:
P-LED

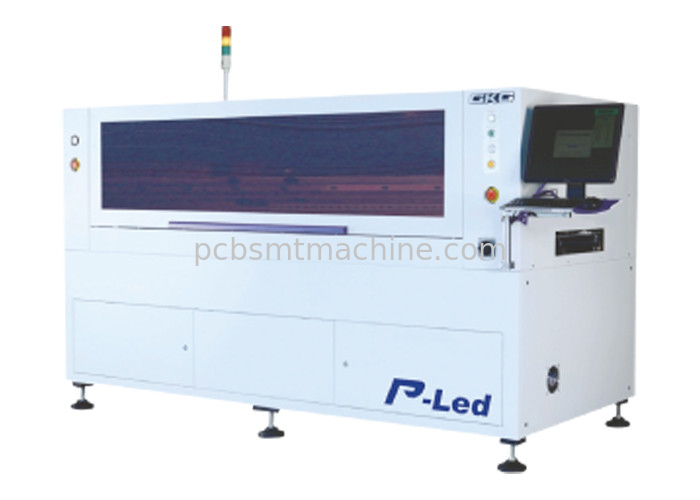

무한한 자동화 Co., Ltd．는 오늘 중국에서 최고 수정된 중고 SMT 기계와 공장 자동화 솔루션 제품을 공급함에 있어 신뢰받는 이름 중에 있습니다. 우리의 회사는 프리-오운드 땜납 페이스트 프린터, SMT 칩 마운터, 자동 광학 검사와 다른 인쇄 회로 판 어셈블리 라인 솔루션 제품의 공급에 초점을 맞추고 있습니다. GKG P-LED 땜납 페이스트 프린터가 우리의 제공된 프리-오운드와 수정된 땜납 페이스트 인쇄 장비 중에 있습니다. GKG P-LED 땜납 페이스트 프린팅 기계는 LED 튜브 PCB 페이스트 프린팅을 위한 완전한 해결책입니다. 고객들의 초장 인쇄 필요성에 응할 때, P-LED는 길이에서 1.524m에 장기간 LED 튜브 PCB를 내놓는 이상적 프린터입니다. 2D 붙여넣기 점검기능은 불충분한 붙여넣기와 연결되는 것고 다른 결손을 발견할 수 있습니다. 모든 우리의 다른 GKG 기계와 같이, P-LED는 그것의 능력을 증명하기 위해 수많은 엄중한 테스트를 치릅니다.
GKG는 땜납 페이스트 프린터를 P-LED
기술적인 매개 변수 :
| 성능 | |
| 기계 정렬 능력 | ±15 마이크론 4 시그마에 있는 2CmK |
| 절차 정렬 능력 | ±30 마이크론 4 시그마에 있는 2CpK |
| 핵심 순환 주기 | <15 secs=""> |
| (프린팅 & 세정 시간을 배제하기) | |
| 제품 변경 시간 | <5mins> |
| 신제품 셋업 타임 | <10 mins=""> |
|
이사회 취급
|
|
| 맥스. 사이즈 (L x W) | 1,524 밀리미터 Ｘ 350 밀리미터 |
| 민. 사이즈 (L x W) | 80 밀리미터 Ｘ 50 밀리미터 |
| 두께 | 0.8~6 밀리미터 |
| PCB 두께 조절 | 자동장치 |
| PCB 맥스. 중량 | 5 킬로그램 |
| PCB 에지 정리 | 3.5 밀리미터 |
| PCB 하부 간극 | 15 밀리미터 |
| 클램핑 방법 | 탑 클램프 (설명서)과 자동화된 사이드 클램프 |
| 지지 방법 | Std. 자기를 띤 보조 핀, 바, 블록. |
| 컨베이어 방향 | (소프트웨어 제어)에 대한 Ｒ에 대한 Ｌ, Ｌ에 대한 Ｒ, Ｒ에 대한 Ｒ, Ｌ |
| 컨베이어 높이 | 900 ± 40 밀리미터 |
| 컨베이어 속도 | 맥스. 1,500 밀리미터 / Ｓ |
| 컨베이어 폭 조정 | 자동장치 |
|
시설 요구조건
|
|
| 전원 공급기 | AC220V ± 10% 50/60Hz |
| 소비 전력 | 3kW |
| 에어 서플라이 | 4 ~ 6Kgf/cm2 |
| (시그널 타워를 배제하는) 차원 | 2,570 밀리미터 (L) Ｘ 1,210 밀리미터 (W) Ｘ 1,509 밀리미터 (H) |
| 기계 하중 | 1,800 킬로그램 |
|
오퍼레이터 인터페이스
|
|
| 하드웨어 | LCD 모니터, 마우스 & 키보드 |
| 운영 체제 (OS) | 윈도우즈 7 또는 더 높습니다 |
| 제어 수법 | 인더스트리얼 PC는 제어되었습니다 |
| 입출력 인터페이스 | SMEMA 표준 |
|
프린팅 매개 변수
|
|
| 스텐실 프레임 크기 (LXW) | 조정할 수 있는, 720 밀리미터 Ｘ 300 밀리미터 내지 1,800 밀리미터 Ｘ 750 밀리미터 |
| 표 조절 범위를 출력하기 | Ｘ : ±10 밀리미터, Ｙ : ±10 mm/ : ± 2' |
| 인쇄 속도 | 10~200 밀리미터 / Ｓ |
| 스퀴지 압력 | 0.5~15kg (프로그램 제어) |
| 스퀴지 유형 | Std. 다음 280/370 밀리미터를 금속을 입히고 옵션으로 하세요 : 충돌 |
| 스트로크 방향을 출력하기 | 바로잡고 왼쪽에 바로잡기 위해 떠났습니다 |
| 스퀴지 각 | Std. 60', 옵션 45', 50', 55' |
| 세정 시스템 | 진공인 (소프트웨어 선택) 마르는 습식인 자동차 |
|
광 시스템
|
|
| 어레이 시야각 (FOV) | 8 밀리미터 Ｘ 6 밀리미터 |
| 기준 타입 | 써클, 트라이앵글, 스퀘어, 교차한 다이아몬드 |
| 기준 사이즈 | 0.5~4.0 밀리미터 |
| 비전 방법론 | 고체촬상소자카메라는 찾아보고 내려갑니다 |
| 2D 점검 | 분실을 조사하기 위한 Max.100 기간 & |
| 불충분합니다 (std.) | |
| 선택 | |
| SPI 폐-루프 | |
| 온도, 습도 모니터링 & 디스플레이 | |
| PCB 추적가능성을 위한 외부 바코드 스캐너 | |
| 스텐실, 땜납 페이스트, 스퀴지 추적가능성을 위한 포켓용 바코드 스캐너 | |
