원래 장소:
중국
브랜드 이름:
Fuji
모델 번호:
NXT III M6

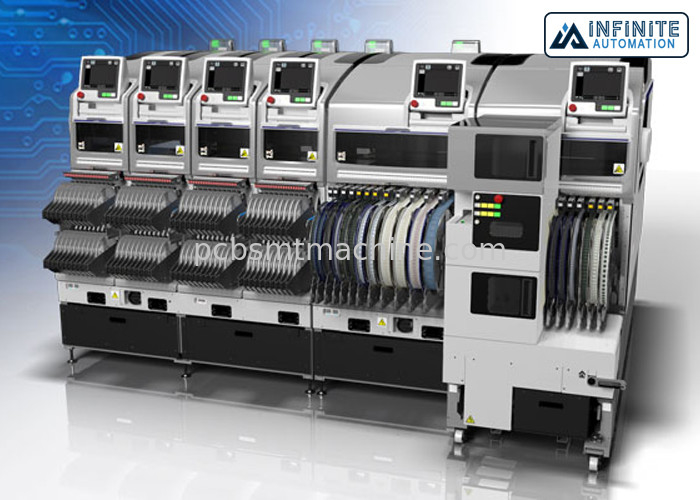

Fuji NXT M6 III 모듈식 배치 기계 중고 및 완전히 수리
Fuji NXT III M6 배치 기계 중고 및 완전히 수리된 Fuji NXT M6 III 다기능 모듈식 배치 기계
Fuji NXT III M6 실장기는 다기능 모듈식 실장기입니다.속도를 위해 제작된 더 빠른 XY 로봇과 테이프 피더, 시간당 35,000개의 칩을 처리하는 새로운 H24 헤드가 특징입니다.NXT III는 최고의 배치 정확도로 대량 생산에 사용되는 가장 작은 부품을 지원합니다.Fuji NXT III M6 SMT Placement Machine은 생산성 향상을 원할 때 선택할 수 있는 기계입니다.더 빠른 XY 로봇과 더 빠른 테이프 피더, 새로 개발된 "플라잉 비전" 부품 카메라는 모든 부품 크기 및 유형에 대해 향상된 배치 능력을 의미합니다.새로운 H24G 고속 헤드는 모듈당 37,500cph(시간당 칩 수)(생산성 우선 모드)를 달성하며, 이는 NXT II의 가장 빠른 속도보다 44% 향상된 것입니다.
Fuji NXT III M6 배치기 기능
0201mm 부품 지지대, +/- 0.025mm 배치 정확도
향상된 사용성
높은 호환성
특징:
| M3 III | M6 III | |||
| 적용 가능한 PCB 크기(LxW) | 48 x 48 mm ~ 305 x 610 mm(단일 컨베이어) | 48 x 48 mm ~ 610 x 610 mm(단일 컨베이어) | ||
| 48 x 48mm ~ 305 x 510mm(이중 컨베이어/단일) | 48 x 48mm ~ 610 x 510mm(이중 컨베이어/단일) | |||
| 48 x 48mm ~ 305 x 280mm(이중 컨베이어/이중) | 48 x 48mm ~ 610 x 280mm(이중 컨베이어/이중) | |||
| 부품 유형 | 최대 20가지 부품 유형(8mm 테이프를 사용하여 계산) | 최대 45가지 부품 유형(8mm 테이프를 사용하여 계산) | ||
| PCB 로딩 시간 | 더블 컨베이어의 경우: 0초(연속 작동) | |||
| 단일 컨베이어의 경우: 2.5초(M3 III 모듈 간 운송), 3.4초(M6 III 모듈 간 운송) | ||||
| 배치 정확도 | H24G | : +/-0.025mm(표준 모드) / +/-0.038mm(생산성 우선 모드)(3sigma) cpk≥1.00 | H24G | : +/-0.025mm(표준 모드) / +/-0.038mm(생산성 우선 모드)(3sigma) cpk≥1.00 |
| (기준 마크 기준) | V12/H12HS | : +/-0.038(+/-0.050) mm(3sigma) cpk≥1.00 | V12/H12HS | : +/-0.038(+/-0.050) mm(3sigma) cpk≥1.00 |
| * 배치 정확도는 Fuji에서 수행한 테스트에서 얻은 것입니다. | H04S/H04SF | : +/-0.040mm(3시그마) cpk≥1.00 | H08M/H04S/H04SF | : +/-0.040mm(3시그마) cpk≥1.00 |
| H08/H04 | : +/-0.050mm(3시그마) cpk≥1.00 | H08/H04/OF | : +/-0.050mm(3시그마) cpk≥1.00 | |
| H02/H01/G04 | : +/-0.030mm(3시그마) cpk≥1.00 | H02/H01/G04 | : +/-0.030mm(3시그마) cpk≥1.00 | |
| H02F/G04F | : +/-0.025mm(3시그마) cpk≥1.00 | H02F/G04F | : +/-0.025mm(3시그마) cpk≥1.00 | |
| 지엘 | : +/-0.100mm(3sigma) cpk≥1.00 | 지엘 | : +/-0.100mm(3sigma) cpk≥1.00 | |
| 생산력 | H24G | : 37,500cph(생산성 우선 모드) / 35,000cph(표준 모드) | H24G | : 37,500cph(생산성 우선 모드) / 35,000cph(표준 모드) |
| * 위의 처리량은 Fuji에서 실시한 테스트를 기반으로 합니다. | V12 | : 26,000cph | V12 | : 26,000cph |
| H12HS | : 24,500cph | H12HS | : 24,500cph | |
| H08 | : 11,500cph | H08M | : 13,000cph | |
| H04 | : 6,500cph | H08 | : 11,500cph | |
| H04S | : 9,500cph | H04 | : 6,500cph | |
| H04SF | : 10,500cph | H04S | : 9,500cph | |
| H02 | : 5,500cph | H04SF | : 10,500cph | |
| H02F | : 6,700cph | H02 | : 5,500cph | |
| H01 | : 4,200cph | H02F | : 6,700cph | |
| G04 | : 7,500cph | H01 | : 4,200cph | |
| G04F | : 7,500cph | G04 | : 7,500cph | |
| 지엘 | : 16,363dph(0.22초/도트) | G04F | : 7,500cph | |
| 0F | : 3,000cph | |||
| 지엘 | : 16,363dph(0.22초/도트) | |||
| 지원 부품 | H24G | : 0201 ~ 5 x 5mm | 높이: 최대 2.0mm | |
| V12/H12HS | : 0402 ~ 7.5 x 7.5mm | 높이: 최대 3.0mm | ||
| H08M | : 0603 ~ 45 x 45mm | 높이: 최대 13.0mm | ||
| H08 | : 0402 ~ 12 x 12mm | 높이: 최대 6.5mm | ||
| H04 | : 1608 ~ 38 x 38mm | 높이: 최대 9.5mm | ||
| H04S/H04SF | : 1608 ~ 38 x 38mm | 높이: 최대 6.5mm | ||
| H02/H02F/H01/0F | : 1608 ~ 74 x 74mm(32 x 180mm) | 높이: 최대 25.4mm | ||
| G04/G04F | :0402 ~ 15 x 15mm | 높이: 최대 6.5mm | ||
| 모듈 너비 | 320mm | 645mm | ||
| 기계 치수 | L: 1295mm(M3 III x 4, M6 III x 2) / 645mm(M3 III x 2, M6 III) | |||
| 폭: 1900.2mm, 높이: 1476mm | ||||
당사 인피니트오토메이션은 대체 SMT 공장 자동화 및 생산 솔루션 제공에 주력하고 있습니다.우리는 중국에 공장 창고를 가지고 있으며 신규 및 중고 SMT 기계 판매를 제공합니다.Infinite Automation은 완전한 SMT 조립 라인 솔루션을 제공합니다.새로운 최상의 조건의 중고/중고 SMT 기계 및 장비(Solder Paste Printer, SMT Mounter, AOI, SPI, Link Conveyors, Industrial Cleaners 및 모든 공장 자동화 제품)를 제공합니다.
