원래 장소:
중국
브랜드 이름:
INFINITE™
모델 번호:
AF500

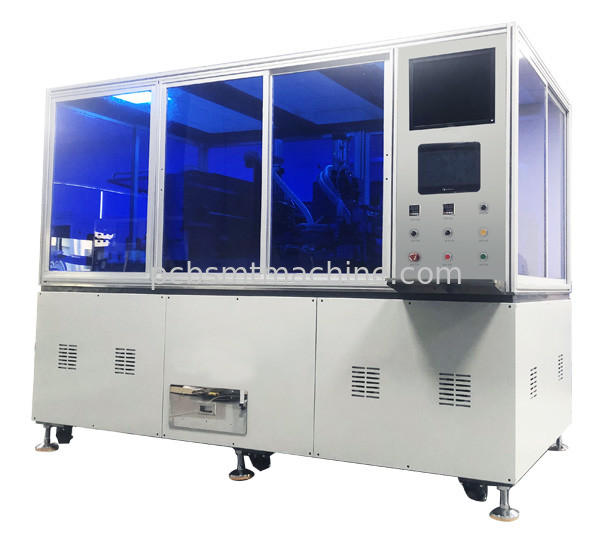

편면 EMI와 FPC 블랭크 플레이트를 위한 CVL 적층기
완전 자동 편면 영화 멀칭 기계, EMI와 FPC 블랭크 플레이트 제작을 위한 CVL 적층기
INFINITETM 완전 자동 편면 필름 멀칭 기계는 FPC (연성 인쇄 회로) 블랭크 플레이트 제조 절차에서 EMI와 CVL 엷은 조각 모양에 대해 사용됩니다. 이 기계는 단일면 인쇄된 PCB 제작에 대한 최고 사양입니다. INFINITETM 완전 자동 FPC 적층기는 작동하도록 쉽고 변하도록 빠르고 윈도우즈 7 호환 가능 소프트웨어에 의해 제어됩니다. INFINITETM 완전 자동 편면 FPC 적층기는 최고 1,000까지 프로그램에 대한 기억을 있고 쉬운 모델 변경이 20 분 - 시각적 가르침에 행해질 수 있습니다 (20 분 이내에 약 5-10minutes, 새로운 제품 변화를 위해 제조 변동을 반복하세요). 이 단일면 PCB 적층기는 산업용 컴퓨터 + 운동 제어 카드 + 이미지 자동 교정을 통하여 제어됩니다.
무한한 자동화는 공장 자동화과정에게 혁신적인 솔루션을 제공하는 것에 집중하고 있습니다. 우리는 여러가지 유형의 공장 자동화 솔루션 기계와 장비와 제품을 제공합니다. 당신은 우리의 제품 주문에 대하여 더 자세히 알기 위해 우리의 판매팀과 연락할 수 있습니다.
특징 :
| 기술적인 매개 변수 | |
| 기술 | FPC 블랭크 플레이트 제조 절차에서의 EMI와 CVL 엷은 조각 모양 |
| 운영 체제 | 윈도우즈 7 동작시 인터페이스 |
| 제어 기술 | 산업용 컴퓨터 + 운동 제어 카드 + 이미지 자동 교정 |
| 제품 프로그램 저장 | 1000개 종 |
| 변하는 생산에 의해 가르치기 | 시각적 가르침 (20 분 이내에 약 5-10minutes, 새로운 제품 변화를 위해 제조 변동을 반복하세요) |
| CVL, FPC, 완성품 스로잉 기능 | 영화 NG 또는 불량 자재 스로잉의 함수는 실현될 수 있고 스로잉 시간의 숫자가 세트를 초과할 때, 알람은 주어질 것입니다 |
| 정보 디스플레이 | 단일칩 사이클, 총샌산량, 일일 생산량, 알람 정보 ; 정보 위의 다른 제품은 맞춤화될 필요가 있습니다. |
| 반복 정밀도 | ±0.02mm |
| 라미네이팅 정확성 | ±0.05 밀리미터 (FPC와 CVL 신축성을 배제합니다) |
| 라미네이팅 사이클 | 빨리 8s/post에 위로 |
| 조인트 방식 | 1FPC+(1-3)cvl |
| 공동 방식 | 단일 연결부 |
| 민자 역사 | 단순한 비트 |
| 가열 모드 | FPC+CVL은 동시에 가열되었습니다 |
| FPC 자재공급 방식 | 육체미 있는 자동 피드 (0-50mm) |
| CVL 자재공급 방식 | 육체미 있는 자동 피드 (0-50mm) |
| 시각중추 포인트 시스템 | 바슬러 산업적이 카메라 2 바슬러 |
| 인식 정확도 | 0.01 밀리미터 |
| 공기 공급원 | 4~6 Kgf/cm2 |
| 주 전원 공급 | AC :220±10%, 50/60HZ, 9KW |
| 상술 | |
| 모델 | AF500 |
| (L*W*H MM을) 치수화하세요 | L2300*W1500*H1800mm |
| 형태 | 플로어 스탠딩 |
| (KG에) 짓누르세요 | 약 2000 킬로그램 |
| FPC 사이즈 | 250*100mm - 250*500mm |
| CVL 사이즈 | 250*100mm - 250*500mm |
