야마하 YV100II 주도하는 스트립 SMT 칩 마운터는 픽 앤드 플레이스 기계를 사용했습니다

야마하 YV100II 주도하는 스트립 SMT 칩 마운터는 픽 앤드 플레이스 기계를 사용했습니다

야마하 YV100II 주도하는 스트립 칩 마운터가 SMT 픽 앤드 플레이스 기계를 사용했습니다

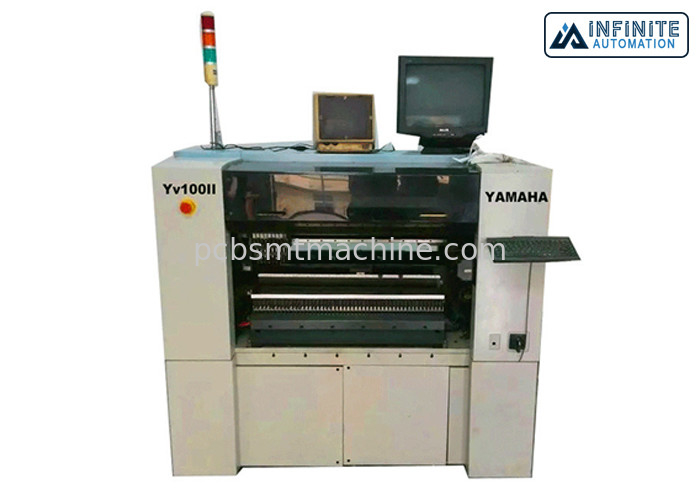

사용된 야마하 YV100II 칩 마운터는 무한한 자동화에 이용 가능합니다. 야마하 YV100II 기계적인 구조는 내구성과 안정성을 보증하기 위한 주물 틀 설계로, 단순합니다. 회선 제어 시스템은 복잡한, 손쉬운 유지보수가 아닙니다. DOS 운영 체제, 메뉴가 작동하도록 상대적으로 단순하고 쉽습니다. 작동 헤드, 8개 흡입 노즐, 재료의 크기가 발표될 수 있습니다, 당신이 배치 정확도를 향상시키기 위해 정밀 사진기를 설치할 수 있습니다. 시간 당 14400 점의 이론 속도. 약 8000의 실제 생산력. 작은 묶음 생산에 적합합니다.

LED 스트립 칩 마운터

야마하 YV100II 칩 마운터

패치 속도 12000

L1650 W1350 H1810

체중 1300 킬로그램

제품 설명 : LED 스트립 칩 마운터는 픽 앤드 플레이스 기계를 이끌었습니다

이론 속도 0.25 초 / 칩을 자르느요

증가하는 범위 1005년 ~ qfp'sqp'soj'plcc (25mm) 브가 (0.4p)

플러스 마이너스 0.08 밀리미터의 위치 결정 정밀도

PCB 사이즈 l460 w250 (최대) / l50 w50 (분)

장비 사이즈 l1650 w1350 h1810

최대 전력 4KVA

장비 무게 1300 킬로그램

야마하 YV100II 칩 마운터 매개 변수

고속 기계의 기본 구조의 신뢰성에 대해 기초가 됩니다

탑재의 보호 요소

0.25 seconds / 칩 고속 장착

32 밀리미터 QFP를 간격을 두어 0.5 피트 탑재될 수 있습니다

고속 영상 처리

2대 카메라는 생산 시간을 줄입니다

최근에 계획된 고강도 프레임

샤프트의 속력을 올리세요

다양한 성분을 취급할 수 있습니다

8 유선 대표와 컴퓨터 ＳＩＭＭ 제작에 가장 적합합니다

기판 사이즈 : L600 W400 (맥스) / L50 W50 (민)

기판 두께 0.4-3.0

방향 우측 - 왼쪽을 운반하는 기판

실장 정확도 0.1 밀리미터 / 칩 0.08 / QFP

장착 속도 0.25 초 / 칩 1.7 초 / QFP

원래 유형 리본 원형 : 100 (맥스, 변환과 8MM)

트레이 원형 : 80이지 종류 (TMAX, YTF 사용)

공급 8-56mm 광대역, 로드, 크기, 트레이의 원래 형식

배치 원형 1005년 ~ QFP'SQP'SOJ'PLCC (25mm) BGA (0.4p)

전원 3상 AC220 / 208/230/240/380/400 / 416V 10%, 50 / 60HZ

전원 4KVA

0.55MPA, 350MIN 이상 압력

차원 L1650 W1350 H1810

중량 1300KG

12000 (곡물 / 시간) 패치 속도

체중 1300년 (킬로그램)
