히다찌 시그마 G5는 메커니즘 원형을 고르고 위치시키고, 사용했습니다

히다찌 시그마 G5는 메커니즘 원형을 고르고 위치시키고, 사용했습니다

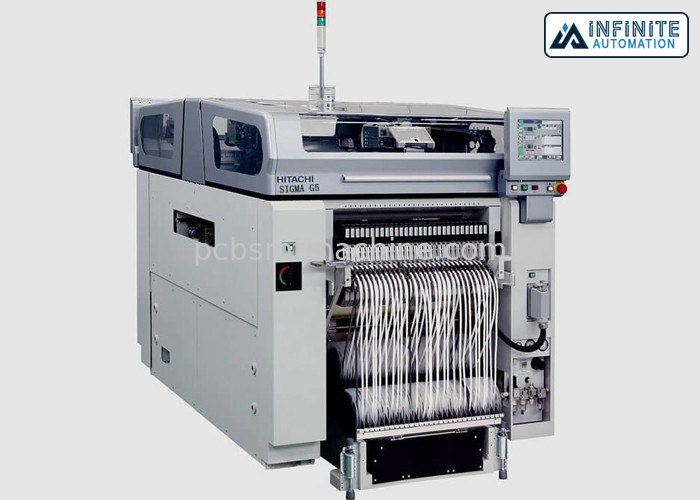

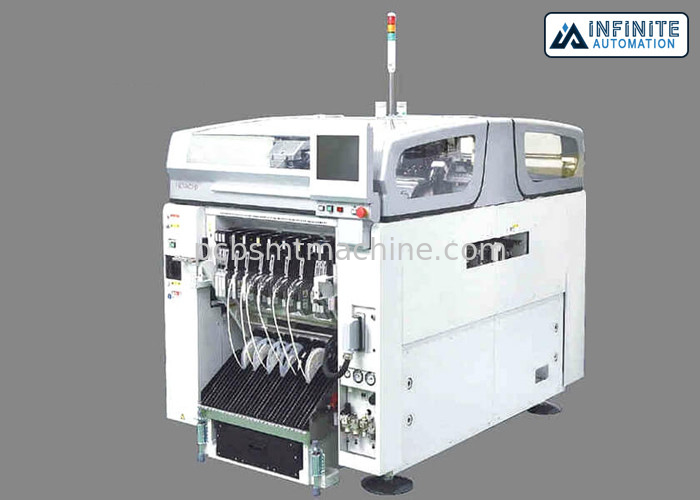

히다찌 시그마 G5 픽 앤드 플레이스 기계, 독창적과 사용된 SMT 기계

히다찌 시그마 소형이 고급적이 모듈 탑재기는 직결 구동 머리와 과구동 움직임 감지 장치와 선 모터 유도화 XY 보와 같은 기능으로 높은 생산성과 고급 품질을 성취합니다. 히다찌 SIGMA-G5 픽 앤드 플레이스 기계는 빨리 당신이 유연하게 컴포넌트 형식의 변화를 취급할 수 있도록 머리 유닛과 트레이 유닛을 바꿀 수 있게 허락합니다. 이 SMT 칩 마운터는 운영 및 정비의 확연한 개선을 제공합니다.

히다찌 탑재기 시그마 G5 특징 :

운영 체제와 디스플레이 윈도우 XP ; 15개 노즐 직접 구동 머리, 선형 모터 드라이브 XY 주축을 갖춘 컬러 액정 표시 장치 터치 패널 디스플레이 시리즈 시그마 G5 모듈 장착기 히다찌 시리즈 직접 구동 모듈 탑재기는 65000CPH의 높은 생산을 달성하기 위해 인식, Y-축 최적화 조정을 막지 않습니다.

개념 :

오버드라이브 동작

궁극적 접근

최고 넓은 범위 DDH V5

현명한 작동

자발적 라인 작동

공개적 &Easy 접근

퀵 익스체 인지

자동차 전환 PP 타입

리사

공급 장치 핫-스왑

칩 이론 속도 84500 칩

배치 범위 1005년 (0402) -32mmIC

배치 정확도는 0.03 밀리미터를 더하거나 뺄셈합니다

전원 1.80kWh

히다찌 시그마 G5 매개 변수

고속 머리 2 배치 헤드 / 모듈, 15개 노즐 / 배치 헤드의 장착 헤드 구조

범용 헤드 2 배치 헤드 / 모듈, 3개 노즐 / 배치 헤드

고속 머리 70,000 cph (1 모듈)

범용 헤드 14,500cph (1 모듈)

30 um 머리와고 정밀도 머리 40 um

적용 가능한 성분 길이와 폭 고속 머리 0.4 Ｘ 0.2 밀리미터 ~ 44 Ｘ 44 밀리미터

범용 헤드 1.0 Ｘ 0.5 ~ 55 Ｘ 55 밀리미터 150 Ｘ 26 밀리미터

고속 머리 12.7 밀리미터 범용 헤드 25.4 밀리미터의 두께

전원 AC3 단계 200V ± 20V 50 / 60Hz

피상 전력은 7.4 kVA에 대한 것입니다

시간 당 소비 전력은 약 1.80kWh입니다

대기 온도 20 ± 10

주변습도 30 ~ 80%

기압 0.45 ~ 0.69Mpa (4.6 ~ 7Kgf / cm2)

진공압 -93kPa

바닥 내력성 1,009 킬로그램
