파나소닉 AM100 픽 앤드 플레이스 기계, 독창적과 사용된 SMT 기계

AM100은 역량, 유연성에 대한 높은 기준을 유지하고 신뢰성 고객들이 한 비용 효율적 증진적으로 기준화할 수 있는 높은 혼합 SMT 솔루션에서 파나소닉으로부터 예상합니다. 단지 단일 기계는 생산이 시작되게 하도록 요구되고 그것이 더 알려지지 않은과 /를 추가하기 쉽거나 수요로서의 기술이 변합니다.

파나소닉의 AM100 모듈 장착기는 120x90x28mm에 0402 밀리미터를 포함하는 인상적 부품 배열을 위치시킬 수 있는 단일 해드 (싱글 빔을) 특징으로 합니다, 생산이 논스톱 전환을 위해 AM100으로 운영되고 있고, 다양한 대단히 신축성 구조와 성분 공급 종류를 이용한 동안 팝과 같은 큰 연결기와 비정상 형상 부품과 진보적 패키징 유형이 다음 상품으로 준비합니다. 탄력적 장치는 더욱 어딘가에 공급 장치에 의해 AM100에서 강화되고 노즐이 어딘가에 특징을 이룹니다. 큰 위원회는 처리되고 성분 두께 카메라를 포함하는 기능을 선불할 수 있습니다, 자동차 지지핀 거래소와 PCB 뒤틀림 탐지와 트레이 확인이 또한 이용 가능합니다.

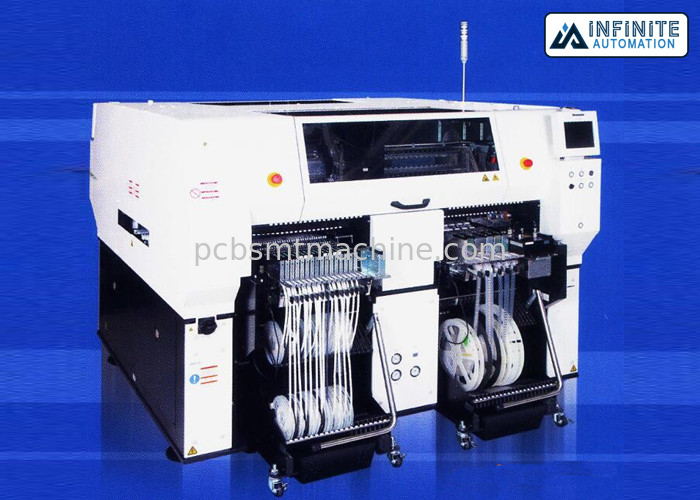

파나소닉 AM100 픽 앤드 플레이스 기계

장착 속도 : 22,000 cph

중량 : 2370 Kg

컴퍼넌트 범위 정보 : 1005년 (0402M)

제품 기술 :

파나소닉 SMT AM100 모듈 배치 기계 시방서와 기능

특징과 혜택

원 헤드, 매우 큰 컴퍼넌트 범위 정보 교환할 수 있는 공급 장치와 단일 기계 해결책, 멀티 기능 노즐과 비용 효율적인 CM과 NPM 시리즈와 고품질 생산과 척

표준 기능 :

14개 노즐 대단히 버사티리 머리

해상도 라인 카메라

노즐 교체 장치

캐드 데이터 수입 유틸리티

미리 정의된 부분 리브라이

적응 성분은 선택합니다

자동차 배치 보정

다중 작업 생산 스케줄링

자동차 공급 장치는 가르칩니다

기준이 자동차로 가르치고 조정됩니다

사실상 PCB 점검

유능한 팝 절차

공구 세트 NPI 소프트웨어

상술 :

모델명 (번호) AM100 (NM-EJM4D)

개념 기준화할 수 있는 한 개의 받침대 혼성 드라이브 플랫폼

시스템 대단히 정확한 리니어 모터 혼성 드라이브를 운전하세요

성분 정렬 디지털 컬러 라인 스캔 카메라, 고정 위치

설계 14 가늘고 긴 극단적 높은 플렉스 머리를 이끄세요

보드 치수

510 Ｘ 460 밀리미터 (20 x 18) 표준

선택적인 1,200 Ｘ 460 밀리미터 (47x18)

8 밀리미터에 달하는 판 두께

배치 정확도

±40 마이크론 크피크 1.0은 자릅니다

±30 마이크론 크피크 1.0 QFP

처리량

이상 : 35,800 cph

IPC9850 : 22,000 cph

컴퍼넌트 범위 정보

최저치 : 1005년 (0402M)

최대 : 120x90mm (4.7x3.5)와 150x25mm (6x1)

높이 : 최고 28까지 밀리미터 (1.1)

충돌 : 0.15 밀리미터 지름, 0.3 밀리미터 피치

공급 장치 능력

릴 : 최고 160까지 릴

튜브 : 최고 60까지 튜브

트레이 : 최고 40까지 트레이

시설

전기 : 3 단계 AC 200/220V ±10V, AC 380/400/420/480V ±20V 2.0 kVA400V 2 KVA

0.8MPa, 200 L/min (A.N.R.)를 최대한으로 쓰기 위한 공기 민 0.5 MPa

집단 : 2370 Kg (4개 공급 장치 은행과 메인 바디)

차원 : Ｗ 1,970 Ｘ Ｌ 2,019 Ｘ Ｈ 1,450 밀리미터
