삼성 SM310 PCB SMT 기계 30000 CPH 속도 SMT 칩 마운터

삼성 SM310 PCB SMT 기계 30000 CPH 속도 SMT 칩 마운터

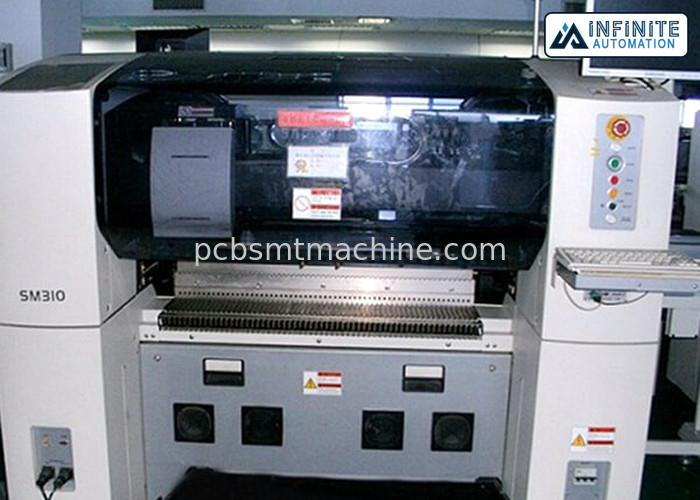

삼성 SM310 칩 마운터, 30000 CPH, 원래이고 사용된 SMT 칩 마운터

무한한 자동화는 원형의 신뢰할 수 있는 공급자이고, 삼성 SM310 칩 마운터와 SMT 기계의 다른 브랜드를 사용했습니다. 삼성 SM310 칩 마운터는 30000 CPH 속도와 SMT 칩 마운터 기계입니다. 적용 가능한 PCB 크기는 (PCB 보드 크기 - 최소 크기 50L * 40W, 가장 큰 510L * 420W 사이즈 (단일 트랙), 510L * 220W (배트랙), 510L * 500W (선택적인 단일 트랙) 입니다. 적용 가능한 컴퍼넌트 범위 정보 컴퍼넌트 범위 정보 0603 ~ 24 밀리미터 칩.

삼성 SM310 칩 마운터

• 속도 30000CPH
• 컴퍼넌트 범위 정보 0603 ~ 24mmCHIP

특징과 상술 :

속도 30000CPH, 배치 범위 : 0201 0402 0603 0805 ~ BGA

정격 전력 3은 200/208/220/240/380 / 415V 50 / 60Hz 4KVA를 단계적으로 시행합니다

압력 / 체중 0.49-0.78MPa 170L / 분 1800 킬로그램

장비 사이즈 L1650xW1680xH1530mm

30,000이지 태블릿 / 시간의 패치 속도

객체 성분 비행은 1005-22mm / 고정된 비전 0603-32mm을 환상으로 봅니다

120 역 8 밀리미터 브레이드에 달하는 스테이션 번호

피처리 기판 L50xW50-L460xW400mm

구성 요소 식별 방법

전체 시야 (광학적인 라인 스캔)

실장 효율

선 광학 스캔 LSO

1608년 30000 CPH (IPC9850)를 자르느요

1005년 29500 CPH (IPC9850)를 자르느요

0603 29500 CPH (IPC9850)를 자르느요

20000 CPH (IPC9850)를 담그세요

실장 정확도

50 / 3 칩을 자르느요

성분 사이의 최소 간격

0.1 밀리미터 (0603) /0.15mm (1005년)

성분은 말 탄 범위일 수 있습니다

컴퍼넌트 범위 정보

0603 ~ 24mmCHIP, QFP, BGA (0402가지 선택)

최소 핀 피치 / QFP, 최소 볼 피치 / BGA

0.65 밀리미터 (QFP) /1.0mm (BGA)

구성장치 높이

H8mm (라인 스캔 카메라 기준)

PCB 보드 사이즈

최소 크기

50L * 40W

가장 큰 사이즈

510L * 420W (단일 트랙)

510L * 220W (배트랙)

510L * 500W (선택적인 단일 트랙)

PCB 두께

0.38mm-4.2mm

공급 장치 120ea / 112ea (도킹 카트)의 수를 설치하세요

압력과 소비 전력

전원 공급기 AC220 / 220 / 240V (50 / 60HZ, 3 단계) RMS 3.4 킬로볼트 암페어 (MAX.8.9KVA)

기압 : 5 킬로그램 / 260 NI / 민

기계 하중 : 2.200KG

기계 사이즈 : 1797년 (L) * 1870년 (D) * 1527년 (H)
