원래 장소:
중국
브랜드 이름:
Fuji
모델 번호:
아이멕스 III

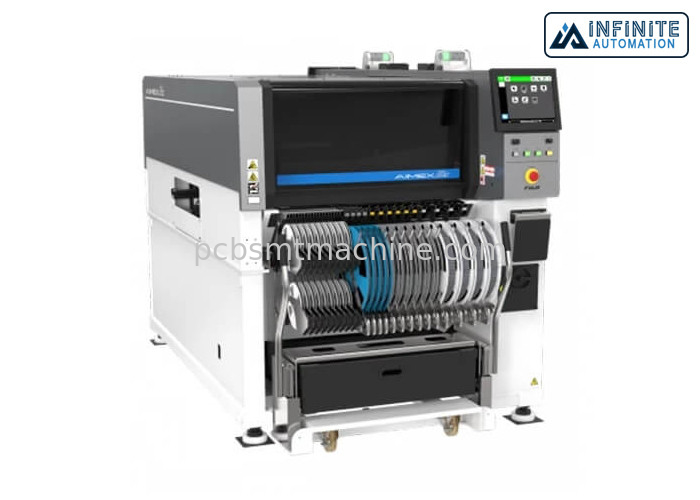

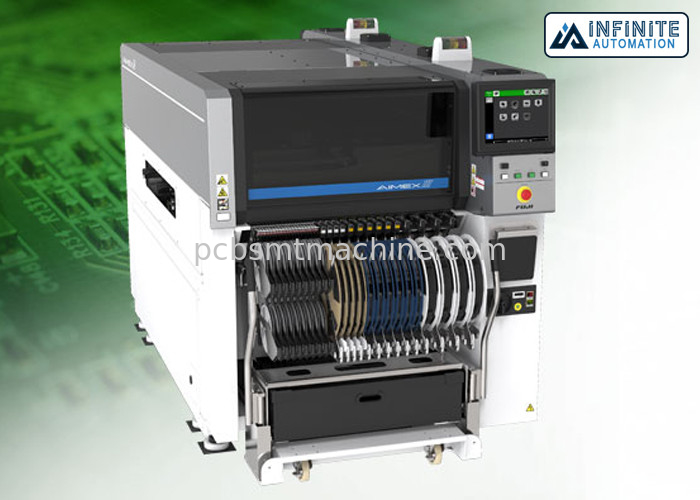

후지 AIMEX 3세 SMT 라인 기 탄력적 배치 플랫폼
후지 AIMEX 3세 픽 앤드 플레이스 기계, AIMEX 3세 탄력적 배치 플랫폼, 독창적과 사용된 SMT 기계
후지 AIMEX 3세는 성분 유연성과 PCB 유연성과 제조 유연성을 위해 설계됩니다. 대형 패널의 생산 또는 모델들 2명 동시 생산에 적용할 수 있습니다. AIMEX 3세는 크기에서 774 (L) Ｘ 710 (W) 밀리미터까지 대형 패널을 지원할 수 있습니다. 2 다른 제품의 동시 생산은 우리의 듀얼 컨베이어 구성 기계를 사용하여 가능합니다. AIMEX 3세는 또한 다양한 생산 기술을 가능하게 하고 다양한 패널 사이즈를 지원합니다. DX 머리는 작은 칩에서부터 큰 여분 형태 부분까지, 부분 사이즈에 따라 한 행동에서 전용 공구를 교환합니다. 또한, 함께 광범위 노즐을 사용하는 것 더 나은 효율적 배치를 제공합니다. AIMEX 3세는 일자리를 위한 최고의 도구에 생산 동안 동적 교환을 제공합니다. 경계없는 생산은 다이나믹하게 12개 노즐과 4개 노즐과 단일 노즐 수단 사이를 교환하기 위해 다이나헤드를 사용하여 가능하게 됩니다.
특징 :
대형 패널을 위한 생산 또는 모델들 2명 동시 생산
원 헤드와 74 Ｘ 74 밀리미터에 대한 지지 0402 (1005년 ")
다이나헤드 동적 교환
전환 총수를 최소화하기
매끄럽게 생산을 늘리기
상술 :
| 기본 사양 | |
| PCB 사이즈(LXW) | 48 Ｘ 48 밀리미터 내지 774 Ｘ 610 밀리미터 (두배 컨베이어) * |
| 48 Ｘ 48 밀리미터 내지 774 Ｘ 710 밀리미터 (단일 컨베이어) | |
| *Double 컨베이어는 330 (W) 밀리미터까지 PCBs를 취급할 수 있습니다. 330 (W) 밀리미터보다 큰 PCB는 두배 컨베이어를 단일의 레인 생산 모드로 바꿈으로써 생산되어야 합니다. | |
| 공급 장치 능력 | 최고 130까지 (8 밀리미터 테이프) |
| PCB 로드 시간 | 2.9 초 |
| 정확도를 위치시키기 | H24G : +/-0.025 밀리미터 (표준 모드) / +/-0.038 밀리미터 (개발 하에, 생산성 우선순위 모드) (3sigma) cpk≥1.00 |
| (피듀셜 마크 기반을 둔 레퍼런싱) | H08M : +/-0.040 밀리미터 (3σ) cpk≥1.00 |
| 다음의 : +/-0.050 밀리미터 (3σ) cpk≥1.00 | |
| H02F : +/-0.025 밀리미터 (3σ) cpk≥1.00 | |
| H01 : +/-0.030 밀리미터 (3σ) cpk≥1.00 | |
| 기계 차원 | Ｌ : 1280 밀리미터, Ｗ : 2656 밀리미터, Ｈ : 1556 밀리미터 |
| 장소 머리들 | ||||||
| H24G | H08M | H02F | H01 | 의 | ||
| 노즐 양 | 24 | 8 | 2 | 1 | 1 | |
| (또는 1 갈고리 발톱) | ||||||
| 처리량(cph) | 37,000 cph (개발 하에, 생산성 우선순위 모드) | 13,000 | 7,300 | 4,200 | 3,000 | |
| 35,000 cph (표준 모드) | ||||||
| 부분 사이즈 | 5 Ｘ 5에 대한 03015 밀리미터 | 0603 (0201") | 1608 (0603") | 1608 (0603") | ||
| (밀리미터) | 높이 : | 45 Ｘ 45에 | 74 Ｘ 74 (32 x 180)에 | 74 Ｘ 74 (32 x 180)에 | ||
| 최고 2.0까지 밀리미터 | 높이 : | 높이 : | 높이 : | |||
| 최고 13.0까지 밀리미터 | 최고 25.4까지 밀리미터 | 최고 38.1까지 밀리미터 | ||||
| 주둔 부분 | ○ | ○ | ○ | Ｘ | ||
| 점검 | (H08MQ) | |||||
| 부분 | 테이프 | ○ | ○ | ○ | ○ | |
| 공급 | 스틱 | Ｘ | ○ | ○ | ○ | |
| 트레이 | Ｘ | ○ | ○ | ○ | ||
| DynaHead(DX) | ||||
| 노즐 양 | 12 | 4 | 1 | |
| 처리량(cph) | 27,000 | 12,000 | 5,800 | |
| 주둔 부분은 다음에 대하여 작용합니다 26,000 | ||||
| 부분 사이즈 | 비스듬하게 12.5 밀리미터와 Ｙ에 대한 0402 (1005년 ")는 7.5 밀리미터 이합니다 | 1608 (0603") | 1608 (0603") | |
| (밀리미터) | 높이 : | 15 Ｘ 15에 | 74 Ｘ 74 (32 x 100)에 | |
| 최고 3.0까지 밀리미터 | 높이 : | 높이 : | ||
| 최고 6.5까지 밀리미터 | 최고 25.4까지 밀리미터 | |||
| 정확도를 위치시키기 | +/-0.038 (+/-0.050) 밀리미터 (3σ) cpk≥1.00 | +/-0.040 밀리미터 (3σ) cpk≥1.00 | +/-0.030 밀리미터 (3σ) cpk≥1.00 | |
| (피듀셜 마크 기반을 둔 레퍼런싱) | ||||
| 주둔 부분 | 오우 | Ｘ | 오우 | |
| 점검 | ||||
| 부분 | 테이프 | 오우 | 오우 | 오우 |
| 공급 | 스틱 | Ｘ | 오우 | 오우 |
| 트레이 | Ｘ | 오우 | 오우 | |
