원래 장소:
중국
브랜드 이름:
ASM
모델 번호:
SIPLACE TX

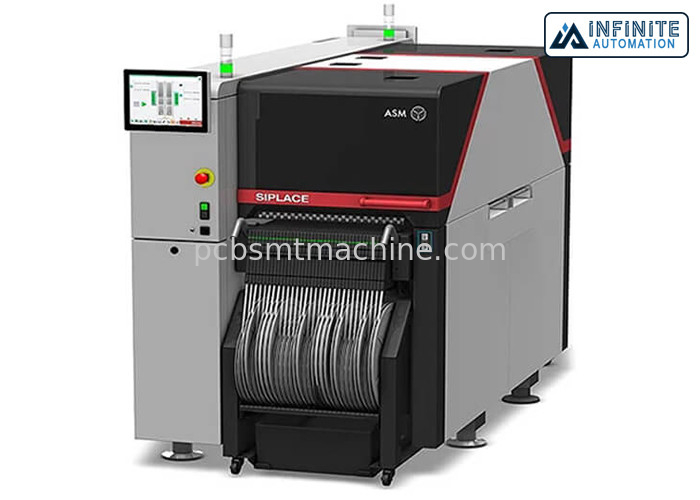

ASM SIPLACE TX 78000 CPH SMT 가입자 회로 픽 앤드 플레이스 기계
ASM SIPLACE TX 픽 앤드 플레이스 기계, 78,000 CPH, 독창적과 사용된 SMT 기계
ASM SIPLACE TX 픽 앤드 플레이스 기계는 78,000 CPH의 배치 속도와 SMT 칩 슈터입니다. ASM은 어떤 종류의 생산을 위한 SMT 배치 솔루션을 제공합니다. 대단히 탄력적 소형 제조업에서부터 대량샌산까지, SIPLACE 해결책은 기계단에 걸쳐 공유될 수 있는 현명한 소프트웨어와 배치 헤드들과 부품 피딩 시스템으로, 성능과 정확도와 유연성에서 기준을 수립했습니다. ASM SIPLACE TX 칩 슈터는 더 작게 더 빨리 있고, 더 이 기계를 새로운 최고급 배치 솔루션으로 만들어 전진했습니다. 우리의 배치 모듈의 최근의 세대는 하이-볼륨 생산 응용을 위해 속도와 바닥 공간 성능과 정확도에서 신기록을 수립합니다. 그리고 처음으로, 0201 (측정) 성분은 최고 속도에 위치할 수 있습니다.
ASM SMT 칩 슈터의 특징
SMT 조립 라인을 위한, ASM 픽 앤드 플레이스 기계, SIPLACE TX 배치와 SMT 스마트 공장 SMD 라인 기.
ASM SMT 칩 슈터의 상술
| 상술 | SIPLACE TX1 | SIPLACE TX2 | SIPLACE TX2i |
| 위치선정 머리 | 1 | 2 | 2 |
| IPC는 속도가 납니다 | 32,500 cph | 65,000 cph | 67,000 cph |
| 기초적 속도 | 37,500 cph | 75,500 cph | 78,000 cph |
| 이론 속도 | 50,200 cph | 100,500 cph | 103,800 cph |
| Ｌ Ｘ Ｗ Ｘ Ｈ | 1.0 Ｘ 2.3 Ｘ 1.45* Ｍ | 1.0 Ｘ 2.3 Ｘ 1.45* Ｍ | 1.0 Ｘ 2.2 Ｘ 1.45* Ｍ |
| 칩 범위 | 0201 (미터) - 6 Ｘ 6 밀리미터 | 1005년 - 50 Ｘ 40 밀리미터 | 0201 - 55 Ｘ 45 밀리미터 |
| 정확도 | ± 30μm / 3σ | ±40 μm / 3σ (C&P) | ±22μm/3σ |
| 각도 정확도 | ± 0.5' / 3σ | ± 0.4' / 3σ (C&P) | ± 0.05' / 3σ |
| 구성장치 높이 | 4 밀리미터 | 11.5 밀리미터 | 25 밀리미터 |
| 압력을 위치시키기 | 1.3 - 4.5 엔 | 1.0 - 10 엔 | 1.0 - 15 엔 |
| 컨베어 타입 | 듀얼 철도 컨베이어 | ||
| 컨베이어 모델 | 비동시적, 동시에 일어나는, 독립적 배치 | ||
| PCB는 타이핑합니다 | 45 Ｘ 45 밀리미터 - 375 Ｘ 260 밀리미터 | ||
| PCB 두께 | 0.3 밀리미터 - 4.5 밀리미터 | ||
| PCB 중량 | 맥스 2.0 킬로그램 | ||
| 공급 장치 | 80 PC 8 밀리미터 피더 포트 | ||
| 공급 장치 타입 | SIPLACE IT 공급 장치 | ||
