원래 장소:
중국
브랜드 이름:
Yamaha
모델 번호:
YSM20WR

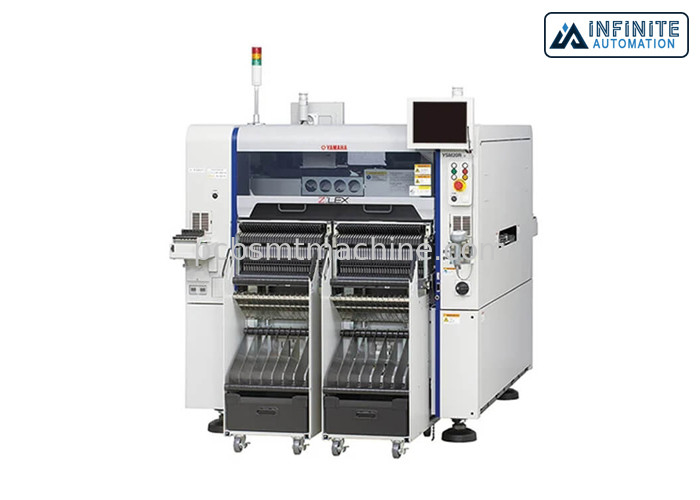

야마하 YSM20WR PCB SMT 기계 선택과 장소 기계 90000 CPH 속도
야마하 YS12P 픽 앤드 플레이스 기계, 24,000 CPH, 독창적과 사용된 SMT 기계
야마하 YSM20WR 픽 앤드 플레이스 기계는 그것의 수업에서 최고 속도와 만능 표면 부품 장착기가 1 초액 진화를 전체 새로운 단계에 가져온다는 것 입니다. 이 SMT 탑재기 기계는 그것의 클래스에 세계의 빨리 장착 속도입니다 ; 빨리 YSM20 보다 5% . 개선 성분 적용성과 새로운 광폭 주사 카메라 야마하 YSM20WR 기능. 선택 사양은 기계를 막지 않고 라인 가동 비율을 향상시킵니다.
기능과 특징
그와 같은 생산 현장을 위해 추천하세요
상술 :
| 모델 | YSM20R 타입피프 | YSM20R 타입스프 | YSM20WR |
| 적용 가능한 PCB | 단일의 레인 | 듀얼 레인 | |
| L50 Ｘ W50에 대한 L810 Ｘ W490 | 주기 1 같은 유형 PCBs : L50 Ｘ W50에 대한 L810 Ｘ W356 | ||
| 듀얼 스테이지 기록 : 단지 X-축 2 빔 선택을 위해 | 다른 형태 PCBs : L810 Ｘ W662까지 | ||
| 1PCB 교통기관 : L50 Ｘ W50에 대한 L810 Ｘ W490 | 2 같은 유형 PCB를 주목하세요 : L50 Ｘ W500에 대한 L810 Ｘ W280 | ||
| 2PCB 교통기관 : L50 Ｘ W50에 대한 L380 Ｘ W490 | 다른 형태 PCBs : L810 Ｘ W510까지 | ||
| 머리 / 적용 가능한 성분 | 고속 다중 (HM) 머리는 3를 주목합니다 : | 고속 다중 (HM) 머리 : | 고속 다중 (HM) 머리는 3를 주목합니다 : |
| W55 Ｘ L100mm에 대한 0201, 높이 15 밀리미터 이합니다 | W55 Ｘ L100mm에 대한 03015, 높이 15 밀리미터 이합니다 | W55 Ｘ L100mm에 대한 0201, 높이 15 밀리미터 이합니다 | |
| 비정상 형상 성분 (FM : 탄력적 다중) 머리 : | 비정상 형상 성분 (FM : 탄력적 다중) 머리 : | 비정상 형상 성분 (FM : 탄력적 다중) 머리 : | |
| W55 Ｘ L100mm에 대한 03015, 높이 28 밀리미터 이합니다 | W55 Ｘ L100mm에 대한 03015, 높이 28 밀리미터 이합니다 | W55 Ｘ L100mm에 대한 03015, 높이 28 밀리미터 이합니다 | |
| 증가하는 역량 | x 축 2 빔 : 고속 다목적 | x 축 2 빔 : 고속 다목적 | x 축 2 빔 주기 1 : 고속 다목적 |
| (야마하 모토에 의해 정의된 바와 같은 최적 조건 하에) | (음 다음 고속 다중) 머리 Ｘ 2 | (음 다음 고속 다중) 머리 Ｘ 2 | (음 다음 고속 다중) 머리 Ｘ 2 |
| 95,000CPH | 90,000CPH | ||
| 실장 정확도 | ±0.035mm (±0.025mm) Cpk1.0 (3σ) (표준 평가 재료가 사용된다는 야마하 모토에 의해 정의된 바와 같은 최적 조건 하에) | ||
| 성분수 종류 | 고정 프레이트 : 맥스. 140이지 타입 (8 밀리미터 테이프 피더를 위한 변환) | ||
| 공급 장치 차량 교환 : 맥스. 128이지 타입 (8 밀리미터 테이프 피더를 위한 변환) | |||
| 30 타입 (고정형을 위한 트레이 : 최대,sATS30)와 10 타입 (캐리지형으로 설비되골 때 : 최대,cATS10)로 설비되골 때 | |||
| 전원 공급기 | 3-단계 AC 200/208/220/240/380/400/416V +/-10% 50/60Hz | ||
| 에어 공급 소스 | 0.45MPa 또는 더 안에 깨끗한, 건조 상태 | ||
| (계획안을 배제하는) 외형 칫수 | Ｌ 1,374 Ｘ Ｗ 1,857 Ｘ H1,445mm (단지 메인 유닛) | Ｌ 1,374 Ｘ Ｗ 2,110 Ｘ H1,445mm (단지 메인 유닛) | |
| 중량 | 대략. 2,050 킬로그램 (단지 메인 유닛) | 대략. 2,500 킬로그램 (단지 메인 유닛) | |
| 주기 1 : 1 내지 4 레인 사이에 787 밀리미터의 컨베이어 분리 상술을 사용할 때 | |||
| 기록 2 : 1 내지 4 레인 사이에 630 밀리미터의 컨베이어 분리 상술을 사용할 때 | |||
| 기록 3 : 0201이지 성분을 탑재하는 것에 관하여 정보를 위해 우리에 연락하세요. | |||
| 상술과 출현은 사전통보 없이 변하기에 쉽습니다. | |||
