히다찌 GXH-1S 모듈 SMT 픽 앤드 플레이스 기계

원래인고 SMT 탑재기를 사용하 GXH-1S 히다찌 GXH-1S 픽 앤드 플레이스 기계, 최상 조건

이동 전자 기기의 최근의 세대는 더 낮은 체중과 더 적은 스페이스에서 증가하고 있는 기능성과 성능을 요구하고 있고 이것이 전자 부품과 더 높은 칩 비율의 더 나은 소형화를 운전하고 있습니다. 이러한 요인은 더 짧은 제품 라이프 사이클을 더합니다고

생산 증가는 더 큰 생산성과 더 높은 밀도 설치를 지원하는 전자 부분 장착기계에 대한 요구를 불러 일으키고 있습니다.

히다찌 첨단 악기 Co., Ltd．의 새로운 모듈 직접 구동 탑재기 GXH-3은 심지어 그것이 대체하는 GXH-1S 보다 더 좋은 성능을 제공합니다. GXH-3은 시간마다 95,000개 칩의 산업에서 어떠한 장착기의 가장 높은 처리량만을 제공하지 않습니다, 그것이 또한 새로운 소프트-마운팅 노즐과 PCB 높이 측정 피트백 기능의 덕택으로 신뢰성을 탑재하는 상승된 고밀도를 전달합니다. 시스템으로부터 가득 찬 잠재적 성능을 추출하기 위해, GXH-3은 또한 최적생산 데이터를 만들기 위한 허가 고객들이 그들의 생산 라인에 맞춘 최적화 소프트웨어와 다량 산물 라인 평형 소프트웨어를 특징으로 합니다.

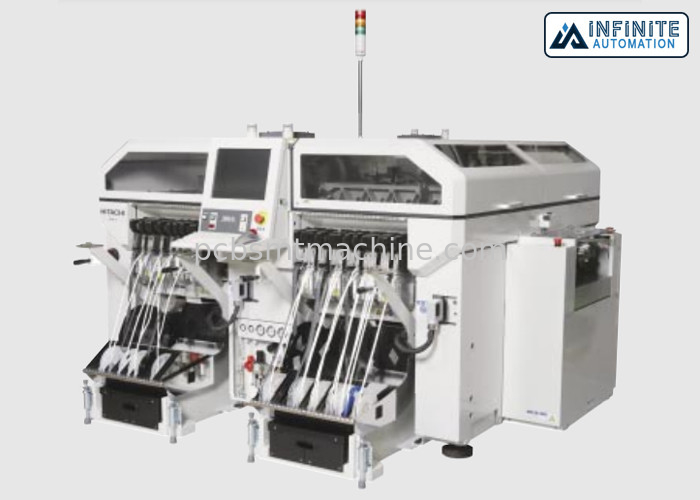

히다찌 GXH-1S 픽 앤드 플레이스 기계

다량 생산

현실 성능

컴퍼넌트 범위 정보 : 0201 ~ 44 * 44 밀리미터

특징

• 더 큰 성분을 취급하기 위한 유연성과 극단적 고속 배치.
• 두 독립적 워크셀 (단계)은 2 이사회의 동시 국회를 허락합니다.
• Ｘ와 y축이 인 모두는 리니어 모터에 의해 작동했습니다.
• 각각 Y-축은 개선된 안정성과 반복성을 위해 2개 모터를 가지고 있습니다.
• 4개의 배치 헤드들은 각각 최고 12까지 노즐을 가지고 있습니다.
• 모든 성분에 대한 접촉식 인식.
• 각각 머리 위의 라인 센서는 성분 존재와 배향과 수정 두께를 점검합니다.
• 유일한 보드 컨베이어 체제는 생산 동안 배치하여 최적 위원회를 위한 철도를 둘다 이동합니다.
• 더 이상 고정된 레일

히다찌 GXH-1S 매개 변수

• 고 정밀도 장수 분해 에너지 : 0.0048 um, 속도 : 3G의 2m / 쓴맛 최대 가속.
• 드레스 정확도 : +/- 0.05 밀리미터, 특정 수정 : +/- 0.035 밀리미터
• 12개 노즐, 12 부품 셔틀 플래시가 안 한 카메라 인식이 시간을 맞춥니다, 2m/s,
• 큰 시계 0201 ~ 44 * 44 밀리미터 부분은 한때 인지됩니다, 최고 55 * 55까지 밀리미터가 100 * 26 * 25.4 밀리미터에 연결됩니다
• 걸어다니는 순간 이해, 고광도 조명, 인식 수정, 비디오 캡처 시간 : 5u / 초
• 두배 벽걸이 재료 공급 장치의 사용은 다른 물질이 연결된 채 고속 고정밀에 공급하고 서보 모터, 속도에 의해 가동된 2를 날릴 수 있습니다 : 0.08 한 두번째 / (피딩 피치가 2,4 밀리미터입니다)

• 정확도 : +/- 0.05 밀리미터 (8mm * 2mmpitch 0201)
• 간소화의 공급 장치 모형들, 논문, 공급, 이송 간격 변수를 위한 테이프
• 머리는 12개의 흡입 노즐을 가지고 있습니다, 노즐이 시스템, 생산 실적이 변화를 필요한 각각 라인을 자동적으로 대체합니다, 시스템이 자동적으로 노즐, 더 빠른 변화 라인을 대체합니다 (생산이 노즐을 대체하지 않습니다)
• 이성 머리 3 노즐은 노즐을 대체하기 위해 부품의 크기에 따라 생산에 있습니다
• 장치, 똑같은 테이블 이내에 배트랙은 입상한 두 이사회 (215 밀리미터 아래에 있는 회로판 폭) 일 수 있습니다
• 부분 데이터베이스는 자동적으로 단 1-5 분만에 당신의 시스템에 대한 새로운 부분 데이터를 구축합니다
• 넓게 사용된 고속 배치 헤드 0402 ~ □ 44 밀리미터
• 고속 / 멀티 기능 배치 헤드 논스톱 대체 배치 헤드 모듈
• 논스톱 공급 장치 모듈과 현명한 테이프 피더 / 다층 트레이 피이더
• 다량 생산
• 직접 구동 배치 헤드의 현실 수행과 안정성
• 리니어 모터는 4가지 주축 4 헤드 구조를 운전합니다 ; 논스톱 한번 신분 (최고 12까지 일환)
