원래 장소:
중국
브랜드 이름:
Panasonic
모델 번호:
NPM-W2S
원래인고 SMT 탑재기를 사용하 파나소닉 NPM-W2S 픽 앤드 플레이스 기계 75000 CPH 최적 속도, 최상 조건
무한한 자동화는 주식 SMT 제작 관련 장비의 큰 양을 가지고 있습니다. 우리의 특색있는 기계 중에 파나소닉 NPM W2S 픽 앤드 플레이스 기계가 원래이고 사용됩니다. 무한한 자동화는 우리가 제공하고 있는 모든 기계가 엄격한 기계 테스트와 재생과 품질 보증을 받는 것을 보증하는 엔지니어들과 기술적 청록색을 경험했습니다. 무한한 자동화는 최고 상태 프리-오운드 공장 자동화 기계와 생산 가입자 회로의 신뢰받는 중국 협력입니다. 문의를 위해 우리의 판매와 고객 지원 팀과 연락하세요.
파나소닉 NPM W2S 픽 앤드 플레이스 기계는 직접적으로 NPM-W2 기계와 한 개인 지원과 듀얼 차선 수송에 연결될 수 있습니다. 파나소닉 NPM W2S 픽 앤드 플레이스 기계는 최적 속도는 최고 75000CPH까지 입니다. Ｘ 550 밀리미터 PCB가 분류한 최고 750까지 밀리미터로 그리고 120이지 공급 장치 능력으로 적용 가능합니다.

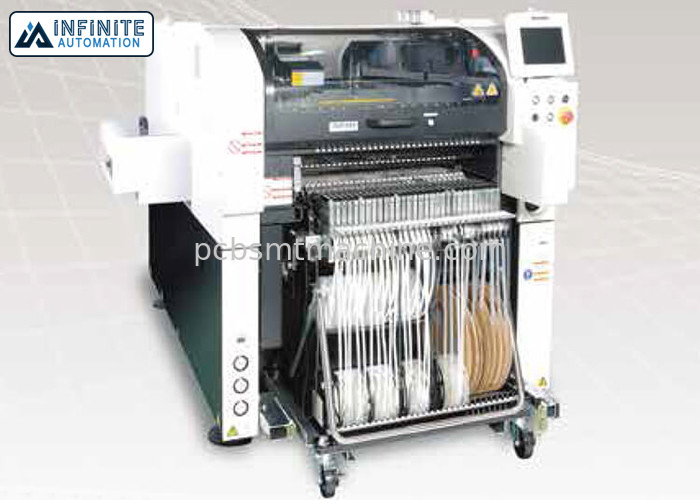

파나소닉 NPM W2S 픽 앤드 플레이스 기계
맥스 PCB : Ｌ 750 Ｘ Ｗ 550
장소 속도 : 75000CPH
맥스 공급 장치 : 120개 릴
중량 : 2390 킬로그램
특징 :
상술 :
| 모델 ID | NPM-W2S | ||
| PCB 차원 (밀리미터) |
Single-lane*1 | 뱃치 장착 |
Ｌ 50 Ｘ Ｗ 50 ~ Ｌ 750 Ｘ Ｗ 550 |
| 2 포지틴 장착 |
Ｌ 50 Ｘ Ｗ 50 ~ Ｌ 350 Ｘ Ｗ 550 | ||
| Dual-lane*1 | 듀얼 전송 (뱃치) | Ｌ 50 × Ｗ 50 ~ Ｌ 750 × Ｗ 260 | |
| 듀얼 전송 (2 포지틴) | Ｌ 50 × Ｗ 50 ~ Ｌ 350 × Ｗ 260 | ||
| 단일 전송 (뱃치) | Ｌ 50 × Ｗ 50 ~ Ｌ 750 × Ｗ 510 | ||
| 단일 전송 (2 포지틴) | Ｌ 50 × Ｗ 50 ~ Ｌ 350 × Ｗ 510 | ||
| 전원 | 3 단계 AC 200, 220, 380, 400, 420, 480 Ｖ 2.0 kVA | ||
| 공압 원 | 0.5 MPa, 200 Ｌ /min (A.N.R.) | ||
| 차원 *2 (밀리미터) | Ｗ 1 280 *3 × Ｄ 2 477 *4 × Ｈ 1 444 *5 | ||
| 집단 | (단지 메인 바디를 위한 2 390 킬로그램 :이것은 옵션 구조에 따라 다릅니다.) | ||
| 배치 헤드 |
경량 16 노즐헤드 |
12 노즐헤드 |
경량 8 노즐헤드 |
3 노즐헤드 V2 | |
| 맥스. 속도 | 38 500cph (0.094 s/ 칩) |
32 250cph (0.112개 Ｓ / 칩) |
20 800cph (0.173 s/ 칩) |
8 320cph (0.433 s/ 칩) 6 500cph (0.554 s/ QFP) |
|
| 배치 정확도 (크피크  1) |
±30 μm / 칩 (±25μm / 칩 *6) |
±30 μm / 칩 | ± 30 um / 칩 ± 30 um / QFP 12 밀리미터32 밀리미터에± 50 um / QFP 아래 12 밀리미터 |
± 30 um / QFP | |
| 성분 차원 (밀리미터) |
03015*7 *8/0402*7 칩 ~ Ｌ 6 Ｘ Ｗ 6 Ｘ Ｔ 3 | 0402*7 칩 ~ Ｌ 12 Ｘ Ｗ 12 Ｘ Ｔ 6.5 | 0402*7 칩 ~ Ｌ 32 Ｘ Ｗ 32 Ｘ Ｔ 12 | Ｌ 150 Ｘ Ｗ 25 (diagonal152) Ｘ Ｔ 30에 대한 0603개 칩 | |
| 성분 공급 |
테이프 녹음 | 녹화하세요 : 4 / 8 / 12 / 16 / 24 / 32 / 44 / 56 밀리미터 | 녹화하세요 : 4 내지 56 밀리미터 | 녹화하세요 : 4 내지 56 / 72 / 88 / 104 밀리미터 | |
| Max.120은 (녹화합니다 : 4, 8 밀리미터, 작은 실체) | 앞 / 후방 공급 장치 카트 상술 : Max.120 (테이프 폭과 공급 장치는 왼쪽에 상태의 대상입니다) 단일 트레이 상술 : Max.86 (테이프 폭과 공급 장치는 왼쪽에 상태의 대상입니다) 쌍둥이 트레이 상술 : Max.60 (테이프 폭과 공급 장치는 왼쪽에 상태의 대상입니다) |
||||
| 스틱 | - | 앞 / 후방 공급 장치 카트 상술 : Max.15 (한 개의 스틱 피더) 단일 트레이 상술 : Max.15 (한 개의 스틱 피더) 쌍둥이 트레이 상술 : Max.15 (한 개의 스틱 피더) |
|||
| 트레이 | - | 단일 트레이 상술 : Max.20 쌍둥이 트레이 상술 : Max.40 |
|||
*1 : 당신이 NPM-D3/D2/D에 그것을 연결하면 개별적으로 우리와 협의하세요. 그것은 NPM-TT와 NPM에 연결될 수 없습니다.
*2 : 단지 선체를 위해
폭에서 *3 : 1 880 밀리미터 연장 컨베이어 (300 밀리미터)이 양쪽에 위치되면.
*4 : 트레이 피이더를 포함하는 차원 Ｄ : 2 618 밀리미터, 공급 장치 카트를 포함하는 차원 Ｄ : 2 513 밀리미터
*5 : 모니터와 시그널 타워와 천정 팬 덮개를 배제하기.
*6 : ±25 μm 배치 지원 옵션. (PSFS에 의해 지정된 하부 상태)
*7 : 03015/0402 칩은 특정 노즐 / 공급 장치를 요구합니다.
*8 : 03015 밀리미터 칩 배치를 지원하는 것은 선택적.
PSFS, 배치 정확도에 의해 상세화된 (하부 상태 : ±30 μm/ 칩)
* 배치 택트 시간과 검사 시간과 정확도 값은 조금 상태에 따라 다를 수 있습니다
* 세부 사항을 위한 상술 팜플렛을 언급하세요
