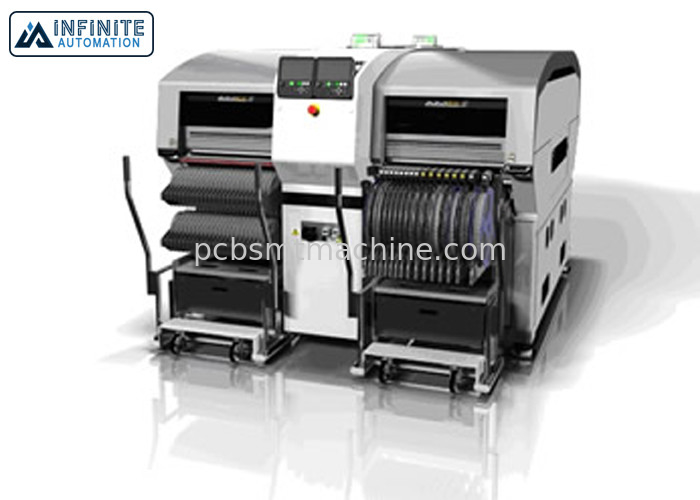

후지 AIMEX II SMT 장착기, 원형과 사용된 SMT 탑재기

후지 AIMEX II 장착기, 원래이고 사용된 SMT 탑재기

필요한 모든 것이 갖추어진 장착기 AIMEX II는 개발되었습니다. AIMEX II는 인기있는 AIMEX로부터, 그러나 증가된 유연성과 확장성으로 개념을 물려받습니다.

전자와 차세대 통신 기반 구조의 주목할 만한 진도는 전자 회로 판을 기반으로 합니다. 이러한 이사회는 어느 것이 전자적 조립체 기계 (탑재기) 인지 센터에, 표면 실장 기술을 사용하여 제조됩니다. 전환은 성장하고 있는 시장 수단에서 높은 혼합 저체적 생산과 가변 믹스 용적 가변형 생산을 수행하기를 공장에게 요구합니다.

AIMEX II는 이러한 수요에 응답할 수 있는 기계입니다.

특징

부분의 거대한 수량을 로딩할 수 있습니다

높은 혼합 생산에 요구된 부품 형식의 대 용적을 지원하기 위해, 테이프에서 최고 180까지 다른 부품 형식은 기계에 설정될 수 있습니다. 게다가 공급실은 또한 트레이와 스틱부터 테이프까지 부품을 공급하도록 알려지지 않은 이용 가능하 큰 다양성으로, 쉽게 바뀔 수 있습니다.

선택 가능한 로봇 구조

로봇의 수와 더불어 헤드 형태는 종류와 생산 규모의 변화와 일치하기 위해 선택될 수 있습니다. (기계 당 최고 4까지 로봇)

새로운 제작 도입 (NPI)를 위한 효율적인 지원

기계에 있는 자동차 형태 생성기는 높은 혼합 저체적 생산 동안 패널 형태를 도입하는 것으로부터 생산을 늘리도록 요구된 시간을 줄이도록 표준인 것으로 지금 제공됩니다. 기계에서 발생할 때, 생산의 빠른 지속은 비전 처리 데이터가 자동적으로 실제 획득된 이미지를 기반으로 재창조되기 때문에 NPI 지원 기능과 비전 에러 처리를 사용하는 것 가능합니다. 이것은 제품이 바뀔 때 생산 벤처기업 작업을 줄입니다.

*NPI 도구 : 새로운 제품 소개 도구

듀얼 레인 독립 생산

이 기계는 두배 컨베이어를 이용하여 동시에 다른 패널의 이중 통로 독립 생산을 수행할 수 있습니다. 이 장치로, 한 레인이 생산하고 있는 동안, 전환은 다른 레인에 수행될 수 있습니다. 이것은 기계의 한 줄만을 사용하는 동안 이회선의 동등물이 운영될 수 있는 것을 의미합니다.

다양한 패널 사이즈를 취급합니다

AIMEX II는 759 Ｘ 686 밀리미터 (29.88″ x 27″)까지 매우 48 Ｘ 48 밀리미터 (1.89″ x 1.89″)부터 대형 패널까지 소규모 패널을 지원합니다. 이것은 효율적으로 그것이 휴대전화와 디지털 카메라에서 사용된 그것들과 같은 작은 것에서 긴 LED 패널과 LCD-TV 패널과 더불어, 네트워크보드와 노트북 컴퓨터를 위해 필요한 그것들과 같은 미디엄-사이즈 패널까지, 다양한 패널을 생산할 수 있게 허락합니다.

다중 피더 유닛 (최다 사용 빈도)

그룹으로서 공급 장치를 교환하는데 사용될 수 있는 다중 피더 유닛은 공급 장치 공급실로서 사용됩니다. 오프라인 전원 장치 (옵션이) 사용될 때, 공급 장치는 최다 사용 빈도 오프라인에 구축될 수 있고 부대에 모든 공급 장치가 버튼의 터치로 자동적으로 다시 감을 수 있습니다. 이것은 외부 전환 작업을 더 효율적이고 빠르게 합니다.

트레이 유닛은 기계에서 양쪽에 설정될 수 있습니다

트레이 유닛은 트레이에서 부품을 공급하곤 했고 기계의 앞 또는 후방에 로딩될 수 있습니다. 논스톱 트레이 부품 제공은 후지로부터 독립 잡지 구성을 사용하여 가능합니다. 이것은 기계가 트레이 부분이 생산 동안 내쫓을 때 중지되는 걸리는 시간을 줄이는 것을 가능하게 합니다.

38.1 밀리미터 (1.5 인치) 부품 높이를 지원하세요

38.1 밀리미터에 달하는 지역은 (1.5 인치) 높이 이상한 형태 OF 머리 지역과 함께 AIMEX II 상에서 처리될 수 있습니다. 이것은 기계가 부품 공급 부대를 바꿈으로써 일반적으로 단지 자동차 패널과 메인보드를 위해 사용되는 대규모 릴레이와 LAN 연결기와 같이 높이 38.1 밀리미터까지 키가 큰 부품을 위치시킬 수 있게 허락합니다.

개선 정보 처리량

픽업과 배치 위치들과 개선 정보 처리량 사이의 더 짧은 거리에 대한 V12 머리들 리드를 사용하는 동안 V-향상 (앞으로 이동된 공급 장치 팔레트)을 사용하기 위해 선택하기.

AIMEX II 대표들과 많은 교환할 수 있는 부대는 (소자 관련, 부품 제공 부대와 카메라 유니트와 선택 사양의 장치) NXT 일련과 공유합니다. AIMEX II는 NXT-시리즈의 유연성을 물려받고, 단지 NXT 기계로 것처럼, 생산 조건과 일치하기 위해 유연하게 구성될 수 있습니다.

더욱 설정될 수 있는 공급 장치의 양을 증가시키기 위해 AIMEX IIS를 연결됨으로써 가변 믹스 용적 가변형 생산을 취급할 수 있고 사용될 수 있는 로봇의 양을 확대한 라인을 만드는 것은 가능합니다.
