독창적과 사용된 후지 NXT M3 II 기준화할 수 있는 SMT 장착기

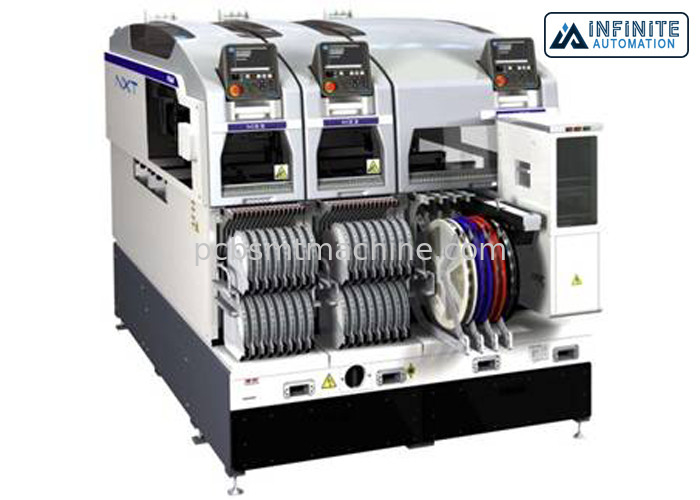

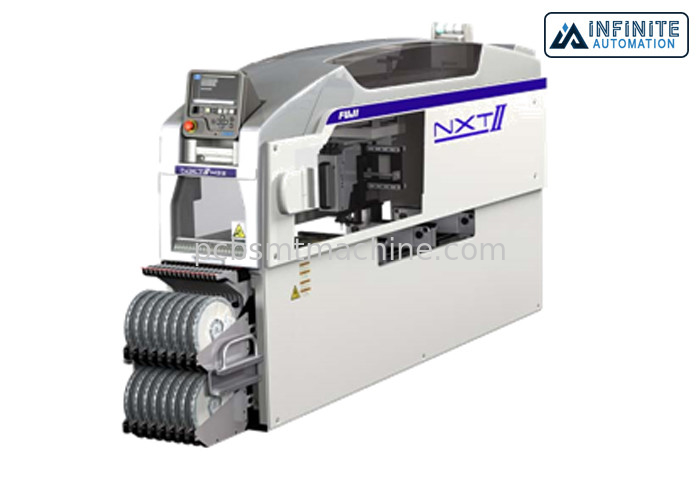

후지 NXT M3 II가지 기준화할 수 있는 배치 플랫폼, 독창적과 사용된 SMT 픽 앤드 플레이스 기계

무한한 자동화는 최상 조건 원형과 프리-오운드 후지 NXT M3 II 멀티 기능 SMT 장착기를 제공합니다. 우리가 기계를 우리의 고객들에게 전달하기 전에 모든 기계가 엄격한 기계 재생과 보정과 테스트를 겪는다는 것을 우리의 경험이 풍부한 SMT 전문가들 엔지니어들은 확인합니다.

후지 NXT는 현대 생산 환경의 요구를 만족시키도록 설계됩니다. 그것의 교환할 수 있는 배치 헤드들은 각각 기계 모듈이 또한 고속 칩 마운터 또는 다기능 장착기로 작용할 수 있게 허락하고 - 수 분내에 완전한 생산 라인의 전환을 가능하게 합니다. NXT 모듈은 실시간 생산수요에 대한 당신의 능력을 보증하도록 신속히 환경을 재설정할 수 있습니다. M3II, M6II와 최근에 시작한 M6II SP (고정밀도 모듈) 모듈은 정돈되고 특히 당신의 유일한것에 적합하기 위해 빨리 재배열되고 다이나믹하게 생산 환경을 바꿀 수 있습니다. 그들이 이사회에 필요한 곳에서 성분이 전달된다는 것을 ID 기능이 보증한 것처럼, 수평 적재 지적 공급 장치는 단지 성분이 기계가 그들이 설치 오류를 제거하는 것을 제의하고 있는 동안 로딩될 수 있게 허락하지 않습니다.

교환할 수 있는 장소 머리

교환할 수 있는 머리는 각각 모듈이 표면 부착 컴포넌트 형식을 거의 모두 지원하고 양쪽 고속 칩 마운팅과 여분 형태 부품 배치를 수행할 수 있게 허락합니다. NXT는 PCB 최고 534 Ｘ 610까지 사이즈 밀리미터를 수용할 수 있고, 자동 레일폭 조정과 선택적 자동 세공 핀 지지 시스템을 갖추고 있습니다. 표준이고, 빨리 릴 전환에 따른 부품 손실을 막고, 잔여부품과 예방 관리 관리를 제공하면서, 지적 공급 장치는 어떠한 사용 가능한 슬롯 안으로 로딩될 수 있습니다. NXT의 언어 중립, 아이콘 기반 운영 체제는 트레이닝 운영들을 위해 학습 곡선을 최소화하고, 라인을 운영하여 운영들의 효율성을 향상시킵니다. 이것은 종종 신기술의 통합을 동반하는 생산성과 품질에 대한 전형적 구현 이슈를 제거합니다.

공급 장치 능력 :

M3II - 최고 20까지 타입 (8 밀리미터 테이프)

M6II - 최고 45까지 타입 (8 밀리미터 테이프)

PCB 로드 시간 :

두배 컨베이어 : 연속적 0 초

단일 컨베이어 : 2.5 초

(M3ll 모듈 단일 컨베이어를 단지 사용하는 것 : 3.4 초)

(유일한 M6ll 모듈을 사용하기)

장소 정확도 :

칩 :± 0.05 밀리미터 (3 시그마)

납을 첨가한 4 변 : 0.03 밀리미터 (3 시그마)

처리량 :

H12HS : 22,500 CPH

H08 : 10,500 CPH

H04 :6,500 CPH

H02 :5,600 CPH

H01 : 4,200 CPH

적용 가능한 성분 :

H12HS : 7.5 Ｘ 7.5 밀리미터 맥스 높이에 대한 0402 (1005년) : 3.0 밀리미터

H08 : 0402 (1005년)에서 12개 x12 밀리미터 맥스 높이 : 6.5 밀리미터

H04 : 38 Ｘ 38 밀리미터 맥스 높이에 대한 1608년 (0603) : 9.5 밀리미터

74 Ｘ 74 밀리미터 (32mm Ｘ 180 밀리미터) 맥스 높이에 대한 H02/H01 : 1608년 (0603) : 25.4 밀리미터

모듈 폭 :

M3II - 320 밀리미터

M6II - 645 밀리미터

기계 차원 :

4MII 토대 - Ｌ :1390 밀리미터 Ｘ Ｗ : 1934 밀리미터 Ｘ Ｈ :1474 밀리미터

2MII 토대 - Ｌ : 740 밀리미터 Ｘ Ｗ : 1934 밀리미터 Ｘ Ｈ : 1474mmy 변경.
