원래 장소:
중국
브랜드 이름:
Panasonic
모델 번호:
NPM D3A

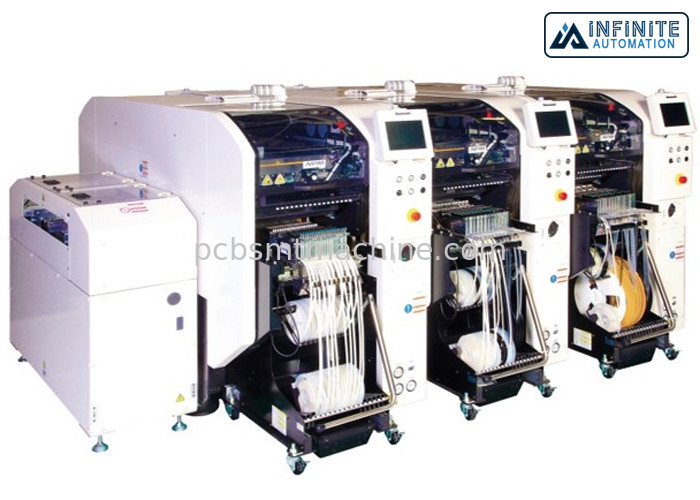

파나소닉 NPM-D3A 모듈 픽 앤드 플레이스 기계, 46000 CPH, 원래이고 사용된 SMT 선택과 플레이스 기계
파나소닉 NPM-D3A 모듈 픽 앤드 플레이스 기계는 가벼운 16 노즐헤드 V3의 입양을 특징으로 합니다. 이 특징은 동시에 X-/Y-axes를 운전함으로써 배치 택트 시간을 활용하고 성분 인식 작동 동안 최적 경로를 선택함에 있어 도움을 제공합니다. 파나소닉 NPM-D3A SMT 픽 앤드 플레이스 기계는 더욱 운동 제어를 진보시키고 이로써 X-/Z-axis 소요 시간을 줄임으로써 배치 택트 시간에 개선을 제공하는 헤드 구동 장치 운동 제어의 향상으로 설계됩니다. 이 기계는 또한 마이크로칩을 위한 픽업 알고리즘을 강화함으로써 생산성의 개선을 제공하는 새로운 픽업 작동 알고리즘으로 설계됩니다.
특징 :
경량 16 노즐헤드 V3의 입양
헤드 구동 장치 운동 제어의 향상
새로운 픽업 작동 알고리즘의 사용
상술 :
|
모델 ID
|
NPM-D3A
|
|
| PCB 차원 (밀리미터) *1 | 이중 통로 방식 | Ｌ 50 × W50 ~ Ｌ 510 × Ｗ 300 |
| 단일 통로 방식 | Ｌ 50 × W50 ~ Ｌ 510 × Ｗ 590 | |
| PCB 교환 시간 | 이중 통로 방식 | 순환 주기가 3.6 Ｓ 이한 0s* *No 0s |
| 단일 통로 방식 | 짧은 컨베이어를 선택하는 3.6s* *When | |
| 전원 | 3 단계 AC 200, 220, 380, 400, 420, 480 Ｖ 2.7 kVA | |
| 공압 원 *2 | 0.5 MPa, 100 Ｌ /min (A.N.R.) | |
| 차원 (밀리미터) *2 | Ｗ 832 × Ｄ 2 652 *3 × Ｈ 1 444 *4 | |
| 집단 | (단지 선체를 위한 1 680 킬로그램 : 이것은 옵션 구조에 따라 다릅니다.) | |
| 배치 헤드 | (1인당) 경량 16 노즐헤드 V3 | |
| 다량 생산 모드 [ON] | ||
| 맥스. 속도 | 46 000 cph (0.078 s/ 칩) | |
| 배치 정확도 (Cpk1) | ±37 μm/chip | |
| 성분 차원 (밀리미터) | 0402 칩 *6 ~ Ｌ 6 × Ｗ 6 × Ｔ 3 | |
| 성분 공급 | 테이프 녹음 | 녹화하세요 : 4 / 8 / 12 / 16 밀리미터 |
| 맥스. 68 (4, 8 밀리미터 테이프, 작은 릴) | ||
