원래 장소:
중국
브랜드 이름:
Panasonic
모델 번호:
CM201-DS (KXF-E14C), CM202-DS (KXF-E24C)

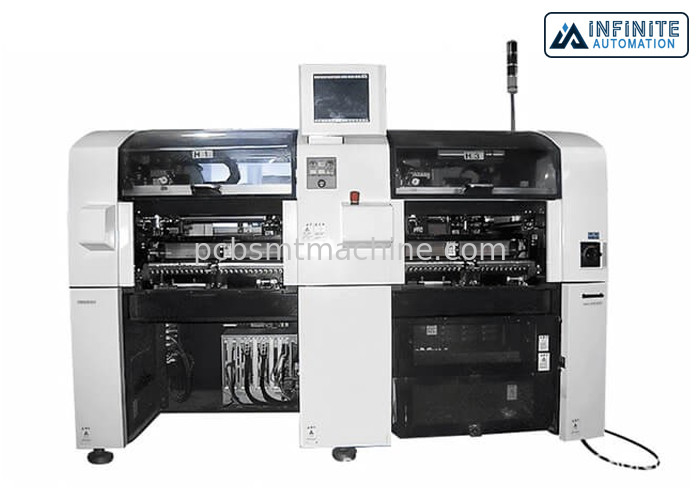

파나소닉 CM201-DS와 CM202-DS 모듈 고속 장착기, 독창적과 사용된 SMT 픽 앤드 플레이스 기계
파나소닉 CM201-DS와 CM202-DS는 테이프 짜집기 조수석으로 설계되고 그 동안 작전 컴포넌트 공급 능력, 전선 가용성이 나아졌고 고급 품질이 달성됩니다. 그리고 또한, 선택적 두배 슬라이드 테이블은 작동 동안 전환을 가능하게 합니다. 이사회 사이드 클램프, 더블 테이프 공급 장치를 위한 부서와 "부무팁 지위를 모니터링하는 진공도센서는 " 표준 장비로 포함되고, 장소의 신뢰성을 증가시켰습니다. 모든 칩 뱃치 식별징표는 고속이고 고품질 장소를 제공합니다. 이 기계는 다양한 종류의 0603 (0201 ") 칩에서 큰 것 (맥스까지 이르는 성분을 사용하는 능력을 가집니다. 24 밀리미터 PLCC와 같은 × 24 밀리미터)과 또한 지원 선택으로서의 BGA / CSP에 대한 충돌 인식. 자동 눈금 측정 특징은 항상 우수한 배치 정확도를 유지합니다. 그것은 매우 소형 단순한 구조물에 의해서 유지하기 쉽습니다
특징
상술
| 분야 상술(cm202-d) 상술(cm201-d) |
| 이론노. KXF-E24C KXF-E14C |
| 택트타임 0.088 초 /는 0.176 초 / 칩을 자릅니다 |
| 위원회 변경 : 3.0 초 |
| 센터링 방법 : 위로 향하는 비전 |
| PCB 사이즈 (L x W) MAX.460 Ｘ 360 mm,MIN.50 Ｘ 50 밀리미터 |
| 배치 범위 : 0' ~ 359' θ ±1' 패치 정확도 : ±0.05mm/chip |
| 피드어스테이션 104 스테이션 (공급 장치를 두배로 하세요) 52개 스테이션은 (공급 장치를 두배로 합니다) |
| 성분은 이릅니다 : 0603 ~ 24 밀리미터 Ｘ 6t |
| 공급 장치 : 8~72mm 테이프 피더 / 크기 공급 장치 / 진동 feeder/ |
| 트레이 피이더 |
| Conv.Transfer Right→Left (Left→Right :오피.) 프론트피스 (레아르피스 :Op.) |
| 전원 AC200V 3PH,50/60Hz, 2.5kVA AC200V 3PH,50/60Hz, 1.5kVA |
| 공기 0.49MPa 400L/min 0.49MPa 200L/min |
| 차원(LxWxH)MM |
| 2350 Ｘ 1950 Ｘ 1430 |
| 1390 Ｘ 1950 Ｘ 1430 |
| 중량(KG) 2620 1460 |
