원래 장소:
중국
브랜드 이름:
Panasonic
모델 번호:
DT401-F

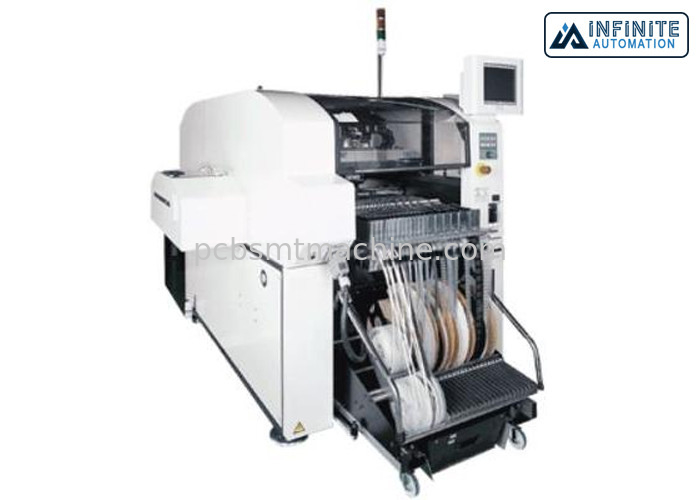

파나소닉 DT401 Ｆ 모듈 멀티 기능 장착기, 독창적과 사용된 SMT 픽 앤드 플레이스 기계
파나소닉 DT401은 고속으로 수많은 다양한 비정상 형상 요소를 위치시키기 위해 사용자들에게 유연성을 주도록 설계되는 직접적 트레이 모듈, 멀티 기능 장착기입니다. 직접적 배치 헤드 픽업이 넓은 컴퍼넌트 범위 정보를 고려하는 반면에, 트레이 피이더 보충과 공급 장치 집단적 환율 카트는 개선된 작동 률을 전달합니다.
브가스와 CSP와 연결기와 같은 마이크로칩에서 큰 부분까지 이르는 부분을 취급할 수 있습니다
DT401은 25 밀리미터 두께에 100 밀리미터 Ｘ 90 밀리미터까지 0402개 칩, 브가스, CSP, 연결기와 다른 큰 성분을 포함하는 성분의 광대한 범위를 취급합니다. 그와 같은 유연성을 보증하기 위해, 기계는 변하기 쉬운 이송 간격 역량을 갖추는 5 종류의 테이프 피더를 지원합니다. DT401은 공급 장치 목록과 더 큰 유연성과 호환성에서 똑같은 공급 장치 테이블과 공급 장치를 비용절감, 감소를 초래하는 우리의 CM402로 이용합니다.
로드 제어 머리는 표준으로서 공급했습니다
특징과 혜택
상술
| 모델 ID | DT401 Ｆ | |
| 모델 부정. | KXF-E64C | |
| PCB 차원 (밀리미터) | Ｌ 510 Ｘ Ｗ 460에 대한 Ｌ 50 Ｘ Ｗ 50 | |
| 맥스. 속도 | 칩 | 0.7 Ｓ / 칩 (테이프 또는 크기) |
| 트레이 | 0.8 Ｓ / QFP (단일 트레이), 1.2 Ｓ / QFP (쌍둥이 트레이) | |
| 배치 정확도 | 칩 | ±50 um / 칩 (Cpk1) |
| 트레이 | ±35 um / QFP (Cpk1) | |
| No.of 컴포넌트 입력 단자 | 테이프 | Max.54 *2 |
| 트레이 | Max.20 (단일 트레이), Max.40 (쌍둥이 트레이) | |
| 성분 차원 (밀리미터) | Ｌ 100 Ｘ Ｗ 90 Ｘ Ｔ 25에 대한 (0201 ") 0603 칩 | |
| PCB 교환 시간 | 0.9 Ｓ | |
| (보드 길이 : 최적 조건) 하에 최고 240까지 밀리미터 | ||
| 전원 *3 | 3 단계 AC 200 Ｖ, 1.5 kVA | |
| 공압 원 *4 | 0.49 MPa, 150 L/min (A.N.R.) | |
| 차원 (밀리미터) | Ｗ 1 260 Ｘ Ｄ 2 542 Ｘ Ｈ 1 430 *5 | |
| 집단 *6 | 1 560 킬로그램 | |
*2 : 8 밀리미터 더블 테이프 공급 장치가 사용했을 때.
*3 : 220 / 380 / 400 / 420 / 480 Ｖ로 적합합니다
*4 : 단지 선체를 위해
*5 : 모니터와 시그널 타워를 배제하기
*6 : 뱃치 교환 카트와 트레이 피이더를 배제한 표준 구성. 이것은 옵션 구조에 따라 다릅니다.
최대 속도와 배치 정확도와 같은 *Values는 운영 상태에 따라 다를 수 있습니다.
