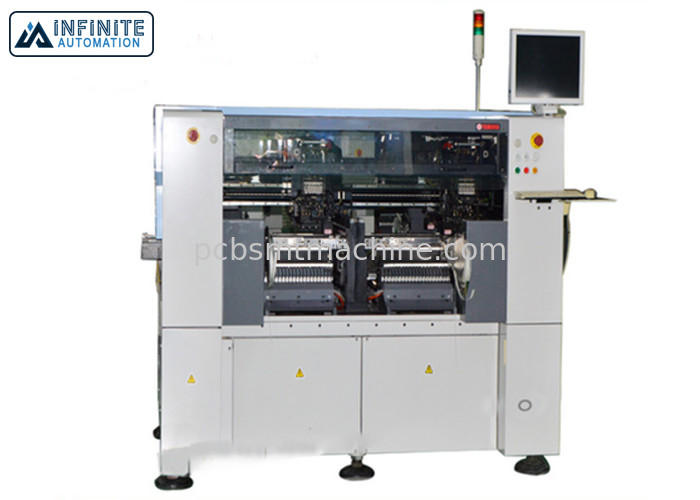

야마하 YG200 SMT 골라내어 붙이기는 45000CPH 원형을 기계화하고, 사용했습니다

야마하 YG200 골라내어 붙이기는 45,000CPH 원형을 기계화하고, 사용했습니다

야마하 YG200은 고속 SMD 표면 장착 기계입니다. 이 속도 탑재기는 4개 테이블과 24개의 헤드 노즐을 가지고 있습니다, 야마하 YG200 SMT 기계가 0201/0402/0603/0805/1206과 같이, 칩 부품을 탑재해서 주로 사용되고, 또한 작은 QFN과 IC을 탑재할 수 있습니다. 야마하 YG200은 최고 45000CPH까지 최대 장착 속도에 도달할 수 있고, 0402-14mm QFN 성분으로부터 지원할 수 있습니다. 야마하 YG200은 PCB 사이즈 330(L) Ｘ 250(W) 최대에 적용할 수 있습니다.

특징 :

고속 칩 슈터 YG200 (모델 : KGT-100)
적용 가능한 PCB : L50×W50mm에 대한 L330×W250mm
(최적인) 처리량 : 45,000CPH (0.08sec / 칩 동등물)
실장 정확도 : (야마하의 표준 구성 요소)
절대 정밀도 (μ+3σ) : +/-0.05mm/CHIP, 반복성(3σ) : +/-0.03mm/CHIP

적용 가능한 성분 : 0402개 14*mm 성분에 대한 (거리 토대)
탑재될 수 있는 성분의 높이 : 6.5 밀리미터 이합니다
수송 6.5 밀리미터 이하 전에 PCB 표면 위의 허용 가능 높이
성분수 종류 : 80이지 타입 (맥스, 8 밀리미터 테이프 릴 변환)

전원 공급기 3은 AC 200/208/220/240/380/400/416V +/-10%를 단계적으로 시행합니다
50/60HzAir 공급은 0.55MPa의 출처를 밝히거나, 더 , 깨끗한 것에 주를 말립니다
외형 칫수, 950×W1, 408 끝이 ×H1을 커버합니다), 450 밀리미터 (커버 톱) L1, 950×W1, 608
(450 밀리미터 (커버인 ×H1이 달성한 공급 장치 객차들)을 위한 가이드 끝)
대략적인 중량. 2080 킬로그램
