원래 장소:
중국
브랜드 이름:
Yamaha
모델 번호:
YS88

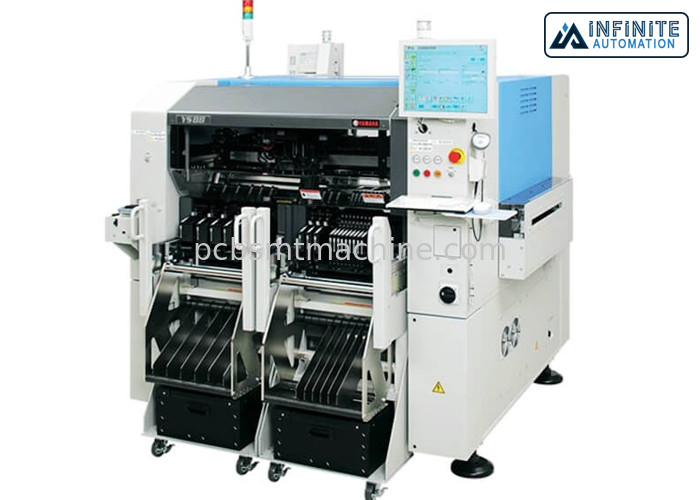

원래이고 사용된 야마하 YS88 멀티 기능 광범위 모듈 SMT 탑재기 8,400CPH
YS88은 3개 완전히 독립적 서보 제어된 날아다니는 노즐 교체 (FNC) 머리들, 최고 6까지 노즐을 운반하는 각각을 갖추고 있습니다. 그것은 칩과 IC과 이상한 형태 성분과 최고급 성능을 제공합니다. IC과 큐프프스에 대해 30 마이크론의 배치 정확도로 시간마다 최고 8.9k까지 성분의 배치 비율을 제공하, 그것은 또한 25.5 밀리미터 극단적으로 넓은 컴퍼넌트 범위 정보를 취급합니다. 정확성 힘 제어는 30N까지 군들과 가압장착 통공 연결기에 최적 취급을 내줍니다.
특징 :
상술 :
| 모델 | YS88은 (모형을 만듭니다 : KJH-000) |
| 적용 가능한 PCB | L50xW50mm에 대한 L510xW440mm은 (1)(Note 2를 주목합니다) |
| (최적인) 처리량 | 8,400CPH (0.43sec / 칩 동등물) |
| 실장 정확도 (야마하의 표준 구성 요소) | 절대 정밀도 (μ+3σ) :+/-0.05mm /CHIP, +/-0.03mm /QFP |
| 반복성 (3σ) +/-0.03mm /CHIP, +/-0.02mm /QFP | |
| 적용 가능한 성분 | 0402개 □55mm 성분, SOP / SOJ, QFP 연결기, PLCC, CSP / BGA, 긴 커넥터에 대한 (거리 토대) (W45xL100 밀리미터 이하) (기록 3)(Note 4) |
| 긴급한 힘 제어 장착 (10 내지 30N)를 요구하는 (특수 커넥터와 같은) 비정상 형상 성분 | |
| 탑재될 수 있는 성분의 높이 : 25.5 밀리미터 또는 더 덜 (기록 5) | |
| 수송 전에 PCB 표면 위의 허용 가능 높이 : 6.5 밀리미터 이합니다 | |
| 성분수 종류 | 90이지 타입 (Max,8mm 테이프 릴 변환)(기록 1) |
| 전원 공급기 | 3-단계 AC 200/208/220/240/380/400/416V +/-10% 50/60Hz |
| 에어 공급 소스 | 0.45MPa 또는 많은, 안에 깨끗한, 건조 상태 |
| 외형 칫수 (기록 6) | L1,665xW1,562 (공급 장치 carriage)xH1,445mm(cover 상부를 위한 가이드의 cover)xH1,445mm(cover top)L1,665xW1,615(End 끝) |
| 중량 | 대략. 1,650 킬로그램 (단지 메인 유닛) |
