원래 장소:
중국
브랜드 이름:
Yamaha
모델 번호:
YSM10
문서:

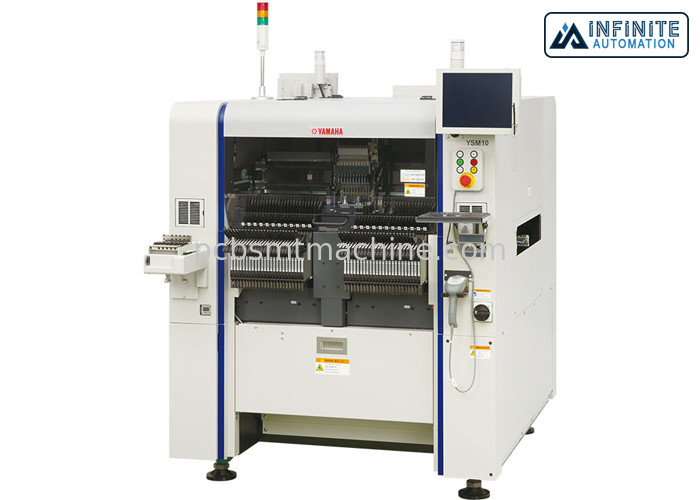

야마하 YSM10 컴팩트 고속 모듈 SMT 마운터 46,000CPH 원본 및 사용
야마하 YSM10은 YSM 시리즈의 엔트리 모델 마운터로 전 세계적으로 세계에서 가장 빠른 속도와 다재다능성을 모두 달성했습니다.야마하 YSM10 픽 앤 플래시 머신은 아주 작은 03015mm 칩의 높은 정확성을 보장하는 딱딱하고 내구적인 기계 프레임으로 설계되었습니다.이 Yamaha YSM 시리즈 마운터 HM 헤드는 고급 모델과 동등한 스캔 카메라 (FOV□12mm) 를 갖추고 있습니다.이 스캐닝 카메라는 15mm까지 부품 높이를 처리, 최대 W55 x L100mm까지 크기를 포함하여 멀티 카메라로 거의 모든 SMT 구성 요소를 처리 할 수 있습니다.야마하 YSM10는 더 나은 운영 편의성과 높은 품질의 생산을 유지하기 위해 모든 종류의 기능을 제공합니다..
특징:
사양:
| YSM10 | ||
| 적용 가능한 PCB | L 510 x W 460mm - L 50 x W 50mm | |
| 참고: L950mm까지의 길이로 선택적으로 제공됩니다. | ||
| 적용 가능한 부품 | 03015mm ~ W55 x L100mm (폭 45mm보다 큰 부품 크기에, 부품 인식은 섹션으로 나뉘어집니다.), 높이 15mm 또는 그 이하 | |
| 참고: 부품 높이가 6.5mm 이상 또는 부품 크기가 12mm 이상인 경우 멀티 카메라 (선택) 가 필요합니다. | ||
| 장착 가능성 | HM 헤드 (10 노즐) 사양: 46,000CPH (야마하 모터에서 정의한 최적 조건 하에서) | |
| HM 5 헤드 (5 노즐) 사양: 31,000CPH (야마하 모터에서 정의한 최적 조건에서) | ||
| 장착 정확성 | +/-0.035mm (+/-0.025mm) Cpk 1.0 (3σ) | |
| (야마하 모터에서 정의한 최적의 조건에서 표준 평가 자료를 사용할 때) | ||
| 부품 종류 수 | 고정판: 최대 96 종류 (8mm 테이프 피더를 위한 변환) 참고 1 | |
| 트레이: 15종 (최다 sATS15, JEDEC가 장착된 경우) | ||
| 전원 공급 | 3단계 AC 200/208/220/240/380/400/416V +/-10% 50/60Hz | |
| 공기 공급원 | 0.45MPa 이상, 깨끗하고 건조한 상태에서 | |
| 외부 차원 | L1,254 x W1,440 x H1,445mm | |
| 무게 | 약 1,270kg | |
