원래 장소:
중국
브랜드 이름:
Infitek
모델 번호:
M-330-AH

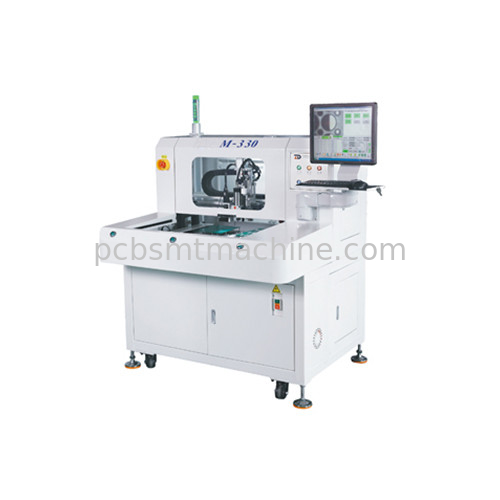

INFITEK M-330-AH 초 넓은 PCB를 위한 디패널링 머신
INFITEK M-330-AH는 PCB 라우터 기계입니다.이 기계는 구성 요소에 대한 스트레스를 최소화하는 동시에 정확한 PCB 분해를 보장효율적인 디자인과 안전 특징은 전자제품 제조에서 귀중한 자산으로 만듭니다.
작업판 및 움직임 시스템:
이중 고정형: 기계는 동시에 두 개의 PCB를 수용합니다.
위치: 보드는 구멍 또는 보드 가장자리를 사용하여 위치 할 수 있습니다.
수동 입력/출출: PCB를 수동으로 로드하고 배하합니다.
절단 범위: 최대 500 x 550mm의 PCB를 처리 할 수 있습니다.
판 두께: 0.3 ~ 3.0mm 두께의 보드에 적합합니다.
절단 기능: 직선, L 모양, 원, 아크 등
스핀드 모터:
전력: 일본 NSK 모터에서 350 와트.
속도: 최대 60000rpm
냉각: 공기 냉각
도구 칸 크기는 3.175mm입니다.
도구 변경: 수동.
먼지 수집 시스템:
전력: 하부 흡수 (3-5HP) 및 상부 흡수 (3-5HP) 고압 블로어
배기가스 공기 부피: 분당 3~4m3
정적 압력 - 2300mmAq
전기 공급:
호스트: 220 볼트, 단일 단계, 10A, 50/60Hz.
먼지 수집기 380볼트 3단계 5암퍼
공기 출처: 분당 4-6 리터의 소비.
운영 체제:
스핀드 속도: 주파수 변환기를 통해 3000~60000 rpm에서 조절할 수 있다.
절단 성능: 초당 1000mm의 절단 속도, 초당 1-100mm까지의 절단 속도, 직선, 곡선 및 아크에 대한 반복성 < 0.02mm
유지보수: 세라믹 스핀들 베어링, PCB 재료에 기반한 도구 변경, Z축 정지 및 문 탐지 등의 안전 기능.
