원래 장소:
중국
브랜드 이름:
Minghao
모델 번호:
MH550/MH550DH/MH550DL
제조사:첸젠 밍하오 비전 기술 회사 LTD

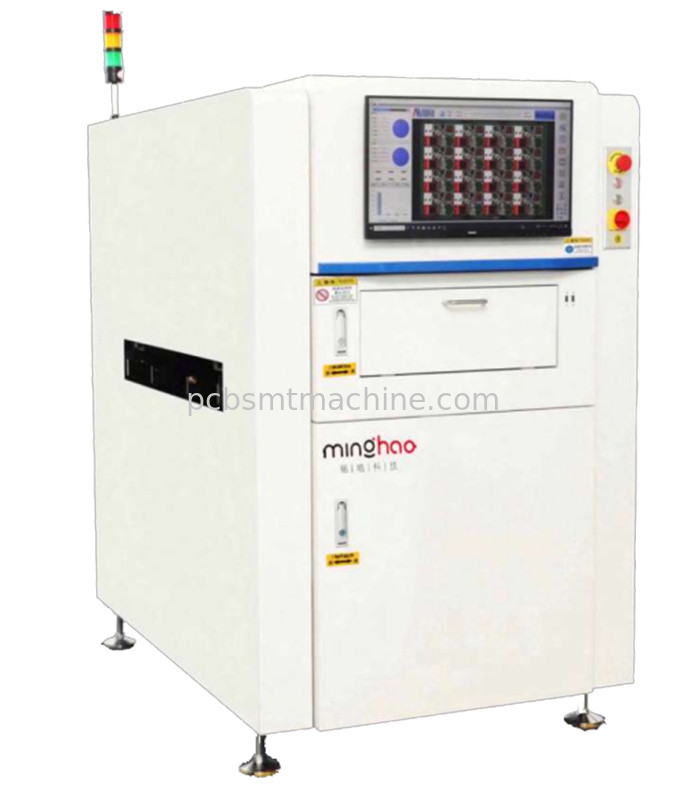

의MH550 시리즈선진적인3D 광학 검사 시스템고정밀 검출을 위해 설계된용매 결함그리고구성 요소의 이상안쪽PCBA (프린트 서킷 보드 조립)생산 라인구조화 된 빛 영상그리고딥 러닝 알고리즘, 그것은 전달미크론 이하의 측정 정확도(≤1μm 반복성) 최저 거짓 경보로 우수한 결함 식별을 위해.
| 분류 | 설명 |
|---|---|
| 기술 | 3차원 구조화 광영상 +깊은 신경망 (DNN)지능적인 결함 분류를 위해 |
| 탐지 범위 | 부품:실종, 비정형, 뒤집어, 왜곡, 손상용접:불충분/가장 많은 용접, 브릿지, 공허점, 차가운 관절, 진주 (≥120μm) |
| 속도 와 효율성 | 0.55초/FOV; 자동 프로그램 전환으로 혼합판 생산을 지원합니다. |
| 이미지 해상도 | 10μm/15μm(FOV: 40×30mm/60×45mm)RGB+W 광원+4방향 구조 조명. |
| 데이터와 연결 | 바코드/QR 코드 인식SPC 분석,MES 통합, 원격 모니터링 |
| 하드웨어 | 12MP 고속 카메라, 세르보가 작동하는 변속기,NVIDIA GPU 가속. |
| 사용자 정의 | PCB 크기에 맞게 구성할 수 있습니다.50×50mm ~ 1200×460mm두께:0.5~6mm. |
| 모델 | MH550 | MH550DH | MH550DL |
|---|---|---|---|
| PCB 크기 | 50×50mm ∙ 510×460mm | 50×50mm ∙ 510×600mm | 50×50mm 1200×460mm |
| 부품 높이 | 위/아래: 40mm | 위/아래: 40mm | 위/아래: 40mm |
| 결의 | 10μm @ 40×30mm FOV | 15μm @ 60×45mm FOV | 10μm/15μm 구성 가능 |
| 힘 | 2KVA (AC220V) | 2.5KVA (AC220V) | 2.5KVA (AC220V) |
| 무게 | ~880kg | ~ 1100kg | ~ 1100kg |
극도로 높은 정확성
1μm 반복성다각 프로젝션 (4/8 방향) 은 그림자와 왜곡을 제거합니다.
인공지능 기반의 효율성
한 클릭 프로그래밍: 훈련된 부품/접속 결합의 자동 탐지제품군 설명서추적성을 위한 실시간 데이터 수출
견고한 하드웨어
고강도 구조고속 운용 시 진동을 줄여줍니다.GPU 가속 알고리즘(CUDA, OpenMP) 가 빠른 재건을 위해
다양 한 적용 방법
호환성재공류 전/후 검사SMT 라인비친 보드그리고조립된 장치.
