원래 장소:
중국
브랜드 이름:
TRI
모델 번호:
TR7700QM 세이코 전자 공업

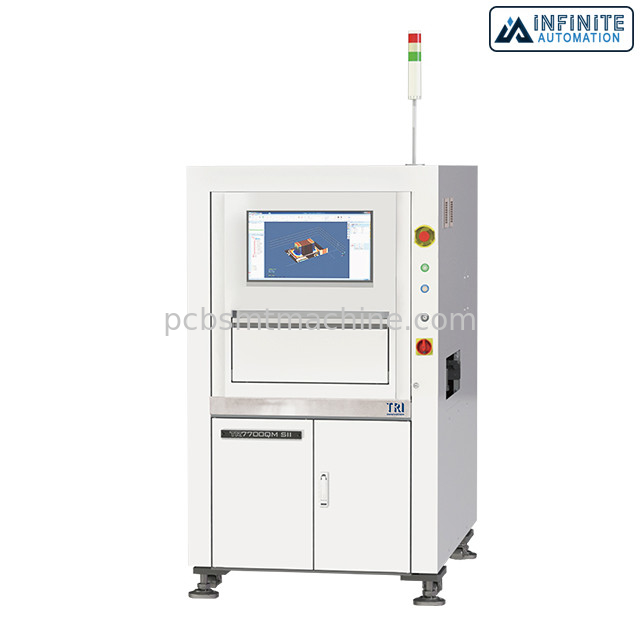

TR7700QM 세이코 전자 공업 현명한 3D SMT AOI 기계 PCB 자동화 검사 기계
프리-오운드 TR7700QM 세이코 전자 공업 현명한 3D AOI 기계, 3D PCB 자동화 검사 기계
TR7700QM 세이코 전자 공업은 반도체 & 포장 산업을 위한 5.5 um 고해상도 12 MP 이미지 처리 기술과 고정밀도 플랫폼에 구축됩니다. 스탑 앤 고우 3D AOI는 와이어 본드, 다이 본드, SMD, 충돌과 납땜 접합부를 조사할 수 있습니다. 현명한 3D AOI 솔루션의 정확도는 도량형학 역량과 탄력적 검사 알고리즘으로 개선됩니다.
특징 :
오우 반도체와 실장 기술 사찰.
초고속 정확성 도량형학 등급 점검을 위한 오우 5.5 μm 결의안
트라이의 현명한 프로그래밍에 의해서 몇 분동안 검사할 준비가 된 오우
전체 범위 사찰을 위한 오우 배수 3D 기술
상술 :
| 촬영방법 | 스탑 앤 고우 |
| 상부 카메라 | 12 MP 고속 카메라 |
| 각도 카메라 | 이용 불가능 |
| 이미징 해상도 | 5.5 μm |
| 조명 | 다단계 참 색상은 이르렀습니다 |
| 3D 기술 | 쿼드 디지털 주변 프로젝터 |
| 맥스. 3D 범위 | 20 밀리미터 |
| 묘화 속도 | 최고 7.7 cm2/sec |
| X-축 제어 | 모션 콘트롤러와의 볼스크류 + 교류 서보 |
| Y-축 제어 | 모션 콘트롤러와의 볼스크류 + 교류 서보 |
| Z축 제어 | 모션 콘트롤러와의 볼스크류 + 교류 서보 |
| x-y 축 결의안 | 선택적 선형 인코더와 1 μm |
| 맥스 PCB 사이즈 | 400 Ｘ 330 밀리미터 |
| PCB 두께 | 0.6 - 5 밀리미터 |
| 맥스 PCB 중량 | 3 킬로그램 |
| 상사점틈새 | 25 밀리미터 |
| 하부 간극 | 40 밀리미터 |
| 에지 정리 | 3 밀리미터. 선택적입니다 : 5 밀리미터 |
| 컨베이어 | 880 - 920 밀리미터 |
| 성분 | 없고 톰브스토닝, 빌보드로 광고하는, 극성, 회전, 이동, 틀린 마킹 (OCV), 결함이 있, 업사이드 다운, 잉여의 구성 소자, 이물체, 승강 성분 |
| 땜납 | 땜납 필렛 높이, 용접 부피 %, 초과된 납땜, 연결된 불충분한 땜납, 관통홀 핀, 리프트 리드, 금 손가락 Scratch/ 오염물 |
| 위스드스에 | 1000 Ｘ 1460 Ｘ 1650 밀리미터 기록 : 시그널 타워, 시그널 타워 높이 515 밀리미터를 포함하지 못하기 |
| 중량 | 785 킬로그램 |
