원래 장소:
중국
브랜드 이름:
TRI
모델 번호:
TR7700Q 세이코 전자 공업

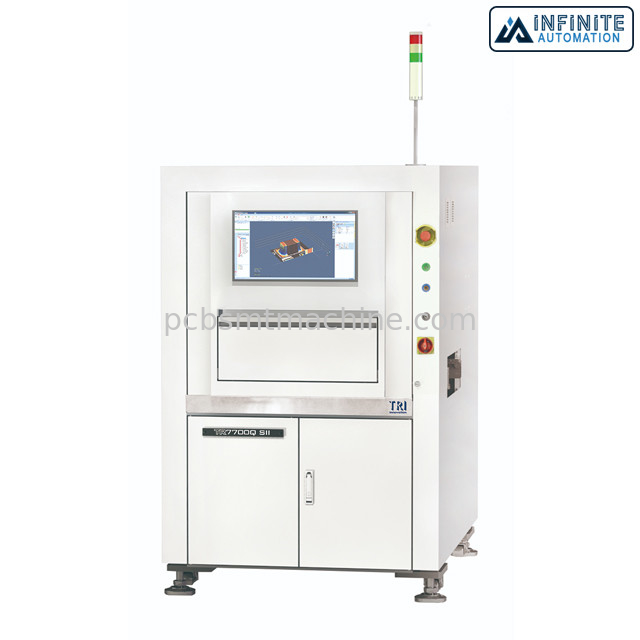

산업용 TR7700Q 세이코 전자 공업 3D AOI 점검은 원형을 기계화하고, 사용했습니다
TR7700Q 세이코 전자 공업 극단적고 정밀도 3D AOI, 프리-오운드와 수정된 AOI 기계
TR7700Q 세이코 전자 공업은 스마트 공장 응용을 위해 오토-레아닝 기능성과 탄력적 검사 알고리즘과 정확한 측정과 데이터 교환을 위한 도량형학 능력으로 트라이의 현명한 프로그래밍에 의해 강화됩니다. 진보적 기계적인 안정성 TR7700Q 세이코 전자 공업이 더 높은 정확도를 가지고 있고, 멎었다가 다시 터지는 이미지 처리 기술로 계측기 위로휴가를 향상시켰습니다.
특징 :
오우 인더스리-리딩 정밀검사 속도, 최고 57까지 센티미터2/sec
오우 배수 3D 기술 : 제로 탈출 점검
개선된 GR&R와 오우 고정밀도 점검
상술 :
| 촬영방법 | 스탑 앤 고우 |
| 상부 카메라 | 12 MP 고속 카메라 |
| 각도 카메라 | 이용 불가능 |
| 이미징 해상도 | 5.5 음, 10 um, 12 um, 15 um (공장의 설정) * TR7700Q 세이코 전자 공업과 TR7700Q 세이코 전자 공업 DL에 이용 가능합니다 |
| 조명 | 다단계 참 색상은 이르렀습니다 |
| 3D 기술 | 쿼드 디지털 주변 프로젝터 |
| 맥스. 3D 범위 | 5.5 μm 다음에 20 밀리미터 10 μm 다음에 40 밀리미터 12 μm 다음에 40 밀리미터 15 μm 다음에 40 밀리미터 |
| 묘화 속도 | 5.5 μm 다음에 7.8 cm2/sec 10 μm 다음에 25 cm2/sec 12 μm 다음에 37 cm2/sec 15 μm 다음에 57 cm2/sec |
| X-축 제어 | 모션 콘트롤러와의 볼스크류 + 교류 서보 |
| Y-축 제어 | 모션 콘트롤러와의 볼스크류 + 교류 서보 |
| Z축 제어 | 모션 콘트롤러와의 볼스크류 + 교류 서보 |
| x-y 축 결의안 | 1 μm |
| 맥스 PCB 사이즈 | TR7700Q 세이코 전자 공업 : 510 Ｘ 460 밀리미터 TR7700LQ 세이코 전자 공업 : 765 Ｘ 610 밀리미터 TR7700Q 세이코 전자 공업 DL : 510 Ｘ 310 밀리미터 Ｘ 2 레인, 510 Ｘ 590 밀리미터 Ｘ 1 레인. 선택적입니다 : 510 Ｘ 680 밀리미터 |
| PCB 두께 | 0.6-5 밀리미터 |
| 맥스 PCB 중량 | TR7700Q 세이코 전자 공업 : 3 킬로그램. 선택적입니다 : 5 킬로그램 TR7700LQ 세이코 전자 공업 : 3 킬로그램 (6.61 파운드). 선택적입니다 : 5 킬로그램 (11.02 파운드) / 12 킬로그램 (26.46 파운드) TR7700Q 세이코 전자 공업 DL : 3 킬로그램. 선택적입니다 : 5 킬로그램 |
| 상사점틈새 | 5.5 μm 다음에 20 밀리미터 10 μm 다음에 50 밀리미터 12 μm 다음에 50 밀리미터 15 μm 다음에 50 밀리미터 |
| 하부 간극 | 40 밀리미터 |
| 에지 정리 | 3 밀리미터. 선택적입니다 : 4 밀리미터 / 5 밀리미터 |
| 컨베이어 | 인라이닝 높이 : 880 - 920 밀리미터 * 선택적이 : 940-965 밀리미터 (SMEMA 적합한) |
| 성분 | 없고 톰브스토닝, 빌보드로 광고하는, 극성, 회전, 이동, 틀린 마킹 (OCV), 결함이 있, 업사이드 다운, 잉여의 구성 소자, 이물체, 승강 성분 |
| 땜납 | 땜납 필렛 높이, 용접 부피 %, 초과된 납땜, 연결된 불충분한 땜납, 관통홀 핀, 리프트 리드, 금 손가락 Scratch/ 오염물 |
| 위스드스에 | TR7700Q 세이코 전자 공업 : 1100 Ｘ 1720 Ｘ 1710 밀리미터 TR7700LQ 세이코 전자 공업 : 1365 Ｘ 1720 Ｘ 1710 밀리미터 TR7700Q 세이코 전자 공업 DL : 1100 Ｘ 1820 Ｘ 1710 밀리미터 기록 : 시그널 타워, 시그널 타워 높이 515 밀리미터를 포함하지 못하기 |
| 중량 | TR7700Q 세이코 전자 공업 : 910 킬로그램 TR7700LQ 세이코 전자 공업 : 1025 킬로그램 TR7700Q 세이코 전자 공업 DL : 960 킬로그램 |
