원래 장소:
중국
브랜드 이름:
TRI
모델 번호:
TR7700QE-S

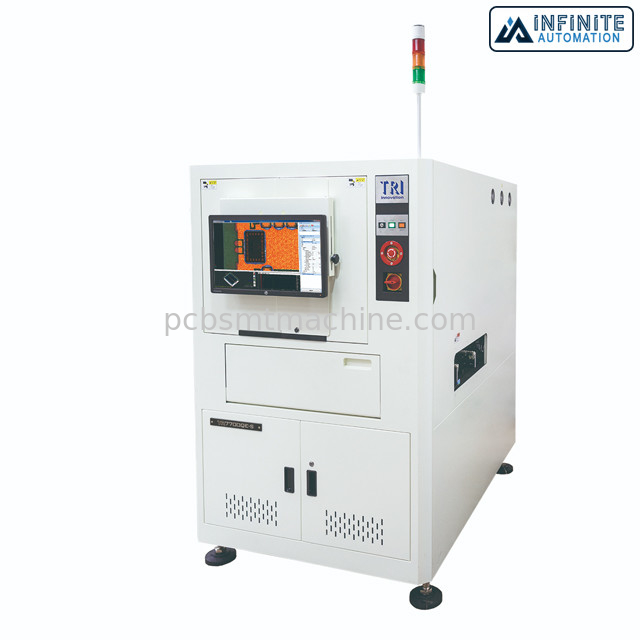

TR7700QE Ｓ SMT AOI 기계 극단적고 정밀도 3D AOI 기계
TR7700QE-S 극단적고 정밀도 3D AOI, 프리-오운드와 수정된 AOI 기계
TR7700QE-S는 반도체 & 포장 산업을 위한 5.5 um 고해상도 12 MP 이미지 처리 기술과고 정밀도 플랫폼에 구축됩니다. 스탑 앤 고우 3D AOI는 와이어 본드, 다이 본드, SMD, 충돌과 납땜 접합부를 조사할 수 있습니다. 현명한 3D AOI 솔루션의 정확도는 도량형학 역량과 탄력적 검사 알고리즘으로 개선됩니다.
특징 :
오우 반도체와 실장 기술 사찰
오우 초고속 정확성 스탑 앤 고우 3D AOI
와어어 본딩과 다이 접합 결함의 오우 점검
트라이의 현명한 프로그래밍에 의해서 몇 분동안 검사할 준비가 된 오우
상술 :
| 촬영방법 | 멎었다가 다시 터지는 이미지화 |
| 상부 카메라 | 12 마피스 |
| 각도 카메라 | 이용 불가능 |
| 이미징 해상도 | 5.5 um |
| 조명 | 다단계 참 색상 LED |
| 3D 기술 | 쿼드 디지털 주변 프로젝터 |
| 맥스. 3D 범위 | 12 Mpix@ 5.5 um : 4 밀리미터 |
| 묘화 속도 | 5.5 um에 있는 12 마피스 3D : 4.1 cm2/sec 5.5 um에 있는 12 마피스 2D : 10.3 cm2/sec 기록 : 성분 분포에 따라서 |
| X-축 제어 | 모션 콘트롤러 (선택적인 볼스크류 + AC 서보 모터)과의 리니어 모터 |
| Y-축 제어 | 모션 콘트롤러와의 듀얼 드리븐 볼스크류 + AC-서보기구 |
| Z축 제어 | 모션 콘트롤러와의 볼스크류 + 교류 서보 |
| x-y 축 결의안 | 1 um |
| 맥스 PCB 사이즈 | 330 x330 mm* 성분 분포, 이용할수 있는 PCB 크기 위의 *Depending은 다를 수 있습니다 |
| PCB 두께 | 0.6-5 밀리미터 |
| 맥스 PCB 중량 | 3 킬로그램 |
| 상사점틈새 | 25 밀리미터 |
| 하부 간극 | 40 밀리미터. 선택적입니다 : 100 밀리미터 |
| 에지 정리 | 3 밀리미터. 선택적입니다 : 5 밀리미터 |
| 컨베이어 | 인라인 높이 : 880 - 920 밀리미터 * SMEMA 적합한 |
| 성분 | 분실 툼스토닝 빌보드로 광고하는 극성 회전 이동 틀린 마킹 (OCV) 불량품 업사이드 다운 잉여의 구성 소자 이물체 승강 성분 |
| 땜납 | 땜납 필렛 높이 용접 부피 % 초과된 납땜 불충분한 땜납 가교 관통홀 핀 리프트 리드 금 손가락 스크래치 / 오염물 |
| 위스드스에 | 1100 Ｘ 1730 Ｘ 1750 밀리미터 기록 : 시그널 타워, 시그널 타워 높이 520 밀리미터를 포함하지 못하기 |
| 중량 | 920 킬로그램 |
