원래 장소:
중국
브랜드 이름:
TRI
모델 번호:
TR7500QE

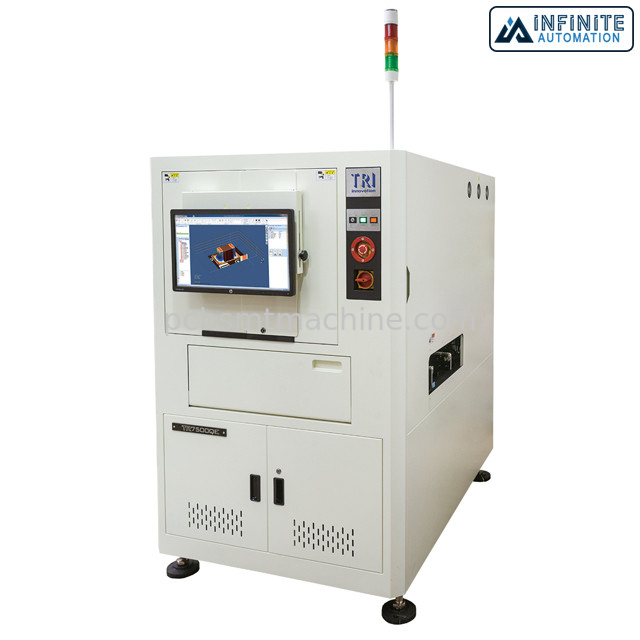

고 정밀도 TR7500QE 3D AOI 자동화 검사 장비
TR7500QE 극단적고 정밀도 3D AOI, 3D 자동화된 정밀검사 기계 (AOI), 프리-오운드와 수정된 AOI 기계
TR7500QE AOI는 4가지 방법 적응 디지털 주변 패턴 예측과 4대 측면도 카메라를 기반으로 차세대 다중 각도 2D와 3D 기술을 결합시킴으로써 고성능 3D 땜납과 어셈블리 검사를 제공합니다. 최근 정밀검사 소프트웨어는 빠른 CAD-기반을 둔 프로그래밍을 보증하고, 사용자 지정 가능 템플릿을 완전히 특징으로 합니다.
특징 :
오우 다중 각도 2D + 3D 적용 범위
오우 4 방식 디지털 프린지 프로젝터
오우 4 측면도 카메라
오우 최고 40까지 밀리미터 3D 높이 범위
오우 고속 코아스프레스 영상
오우 선택적 3D 레이저 모듈
상술 :
| 촬영방법 | 멎었다가 다시 터지는 이미지화 |
| 상부 카메라 | 12 마피스 |
| 각도 카메라 | 6.5 마피스 |
| 이미징 해상도 | 10 um, 15 um (공장의 설정) |
| 조명 | 다단계 참 색상 LED, 동축 조명 |
| 3D 기술 | 쿼드 디지털 주변 프로젝터 |
| 맥스. 3D 범위 | 0-40 밀리미터 |
| 묘화 속도 | 12 Mpix@ 10 um : 13.5 cm2/sec 12 Mpix@ 10 um : 선택적 코아스프레스와 23 cm2/sec 12 Mpix@ 15 um : 30 cm2/sec 12 Mpix@ 15 um : 선택적 코아스프레스와 50 cm2/sec 기록 : 검사 시간은 구성에 따라 다를 것입니다 |
| X-축 제어 | 볼스크류 + AC-서보기구 제어기 (선택적인 리니어 모터) |
| Y-축 제어 | 듀얼 드리븐 볼스크류 + AC-서보기구 제어기 |
| Z축 제어 | 볼스크류 + AC-서보기구 제어기 |
| x-y 축 결의안 | 1 um |
| 맥스 PCB 사이즈 | TR7500QE : 510 Ｘ 460 밀리미터 TR7500L QE : 660 Ｘ 610 밀리미터 TR7500QE DL : 510 Ｘ 310 밀리미터 Ｘ 2 레인, 510 Ｘ 590 밀리미터 Ｘ 1 레인 |
| PCB 두께 | 0.6-5 밀리미터 |
| 맥스 PCB 중량 | 3 킬로그램 |
| 상사점틈새 | 50 밀리미터 |
| 하부 간극 | 40 밀리미터 |
| 에지 정리 | [선택적인 5 밀리미터] 3 밀리미터 |
| 컨베이어 | 인라인 높이 : 880 - 920 밀리미터 * SMEMA 적합한 |
| 성분 | 분실 툼스토닝 빌보드로 광고하는 극성 회전 이동 틀린 마킹 (OCV) 불량품 업사이드 다운 잉여의 구성 소자 이물체 승강 성분 |
| 땜납 | 땜납 필렛 높이 용접 부피 % 초과된 납땜 불충분한 땜납 가교 관통홀 핀 리프트 리드 금 손가락 스크래치 / 오염물 |
| 위스드스에 | TR7500QE : 1100 Ｘ 1730 Ｘ 1750 밀리미터 TR7500L QE : 1250 Ｘ 1880 Ｘ 1750 밀리미터 TR7500QE DL : 1100 Ｘ 1830 Ｘ 1750 밀리미터 기록 : 시그널 타워, 시그널 타워 높이 520 밀리미터를 포함하지 못하기 |
| 중량 | TR7500QE : 920 킬로그램 TR7500L QE : 1170 킬로그램 TR7500QE DL : 950 킬로그램 |
