원래 장소:
중국
브랜드 이름:
TRI
모델 번호:
TR7700QI

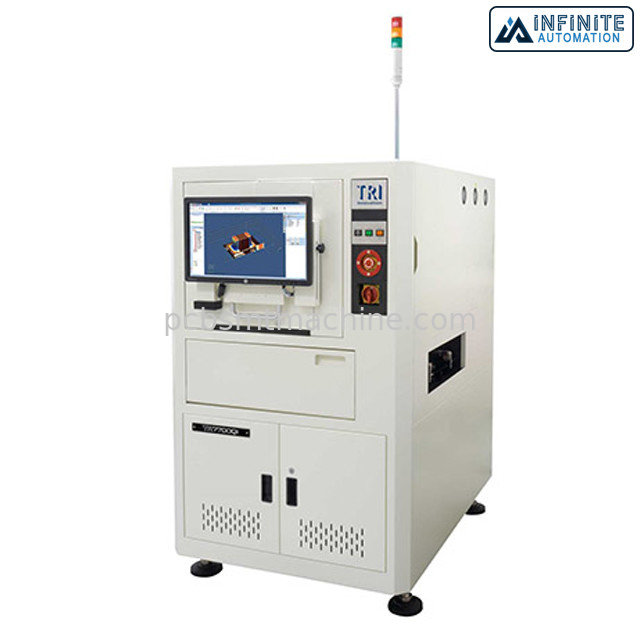

TR7700QI 3D AOI 자동화 검사 기계 극단적고 정밀도
TR7700QI 극단적고 정밀도 3D AOI, 3D 자동화된 정밀검사 기계 (AOI), 프리-오운드와 수정된 AOI 기계
TR7700QI 3D AOI는 인쇄 회로 판 어셈블리 사찰에 대변혁을 일으키기 위해 디지털 쿼드 주변 패턴 계획안을 기반으로 최근 2D와 3D 기술을 결합시킵니다. 심지어 가장 작은 그 동일평면성 결함과 납땜 접합부 문제를 밝히면서, 다용도 프로그램 가능한 3D 디지털 주변 패턴 기술은 거대 검사 범위를 큰 정확도로 덮습니다. IPC-순응하는 3D 솔더 필렛 검역을 사용하여 납땜 접합부의 품질을 보증하세요. 필레 살 형태를 확인함으로써, TR7700QI 3D AOI는 불충분한 용접 부피와 비습윤과 마른 패드를 발견할 수 있습니다.
무한한 자동화는 다양한 프리-오운드 SMT 기계를 제공합니다. 우리는 SMT 프린터와 칩 마운터, AOI, 리플로우 오븐, 크리닝 장치, 링크 컨베이어와 다른 SMT 공장 자동화 기계와 장비를 제공합니다.
특징
오우 초고속 정확성 2D+3D 멎었다가 다시 터지는 AOI
오우 땜납 높이와 크기 점검
오우 정확한 쿼드 3D 디지털 주변 투영
30 밀리미터에 달하는 오우 적응할 수 있는 3D 높이 범위
오우 공기 없는 지적 컨베이어 시스템 (IACS)
상술
| 촬영방법 | 멎었다가 다시 터지는 이미지화 |
| 상부 카메라 | 4 마피스 또는 12 마피스 (공장의 설정) |
| 각도 카메라 | 이용 불가능 |
| 이미징 해상도 | 5.5 음, 10 um, 15 um (공장의 설정) |
| 조명 | 다단계 참 색상은 이르렀습니다 |
| 3D 기술 | 쿼드 디지털 주변 프로젝터 |
| 맥스. 3D 범위 | 4 Mpix@ 15 um : 0-30 mm* 12 Mpix@ 5.5 um : 0-4 밀리미터 12 Mpix@ 10 um : 0-30 mm* *Need GPU 카드 업그레이드 |
| 묘화 속도 | 4 Mpix@ 15 um : 21 cm2/sec 12 Mpix@ 5.5 um : 4.3 단지 cm2/sec (2D : 12.2 초 cm2 /) 12 Mpix@ 10 um : 14.5 cm2/sec 12 Mpix@ 10 um : 선택적 코아스프레스와 23 cm2/sec 기록 : 성분 분포에 따라서 |
| X-축 제어 | 볼스크류 + AC-서보기구 제어기 |
| Y-축 제어 | 볼스크류 + AC-서보기구 제어기 |
| Z축 제어 | 볼스크류 + AC-서보기구 제어기 |
| x-y 축 결의안 | 1 μm |
| 맥스 PCB 사이즈 | 5.5 um에 있는 TR7700QI : 330 Ｘ 330 mm* 10 um, 15 um에 있는 TR7700QI : 510 Ｘ 460 밀리미터 10 um, 15 um에 있는 TR7700QI DL : 510 Ｘ 310 밀리미터 Ｘ 2 레인, 510 Ｘ 590 밀리미터 Ｘ 1 레인 성분 분포, 이용할수 있는 PCB 크기 위의 *Depending은 다를 수 있습니다 |
| PCB 두께 | 0.6-5 밀리미터 |
| 맥스 PCB 중량 | 3 킬로그램 |
| 상사점틈새 | 5.5 um : 25 밀리미터 10 um : 50 밀리미터 15 um : 40 밀리미터 |
| 하부 간극 | [선택적인 100 밀리미터] 40 밀리미터 |
| 에지 정리 | [선택적인 5 밀리미터] 3 밀리미터 |
| 컨베이어 | 인라인 높이 : 880 - 920 밀리미터 * SMEMA 적합한 |
| 성분 | 분실 툼스토닝 빌보드로 광고하는 극성 회전 이동 틀린 마킹 (OCV) 불량품 업사이드 다운 잉여의 구성 소자 이물체 승강 성분 |
| 땜납 | 땜납 필렛 높이 용접 부피 % 초과된 납땜 불충분한 땜납 가교 관통홀 핀 리프트 리드 금 손가락 스크래치 / 오염물 |
| 위스드스에 | TR7700QI : 1000 Ｘ 1500 Ｘ 1650 밀리미터 TR7700QI DL : 1000 Ｘ 17000 Ｘ 1650 밀리미터 기록 : 시그널 타워, 시그널 타워 높이 520 밀리미터를 포함하지 못하기 |
| 중량 | TR7700QI : 650 킬로그램 TR7700QI DL : 685 킬로그램 |
