TR7500 SIII 3D
극단적고 정밀도 SMT AOI 기계 자동화 검사 기계

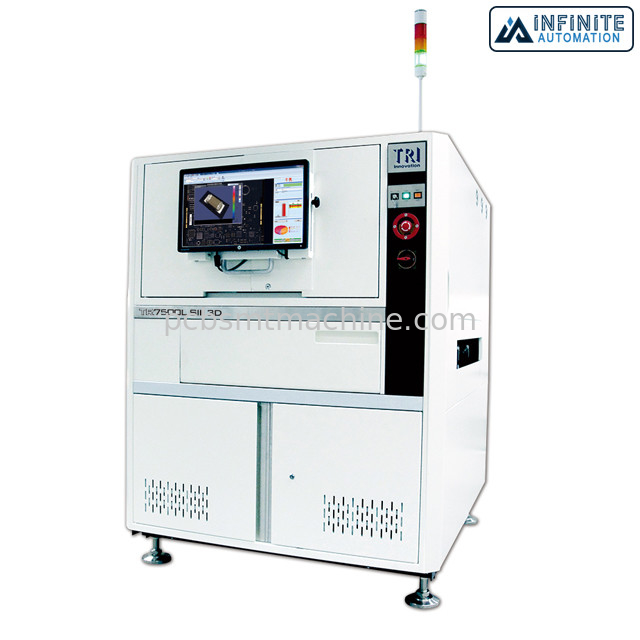

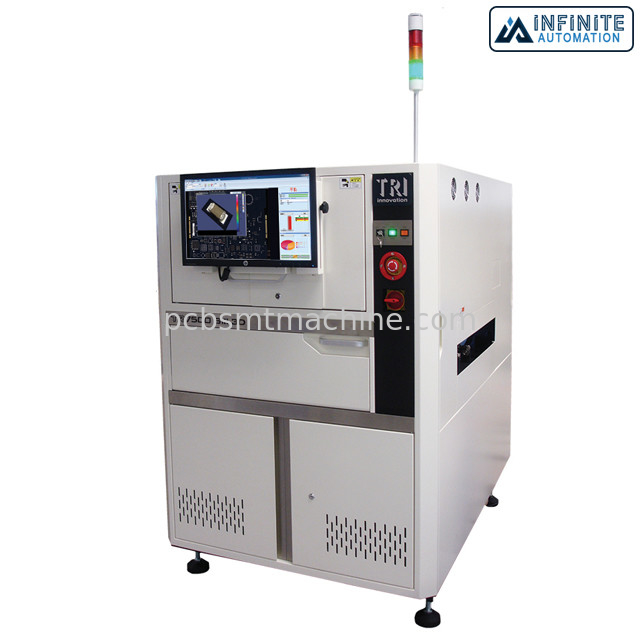

TR7500 SIII 3D 극단적고 정밀도 3D AOI, 3D 자동화된 정밀검사 기계 (AOI), 프리-오운드와 수정된 AOI 기계
트라이의 최적 3D AOI 해결책은 가능한 가장 높은 자동화된 시력의 결함 증상 적용 범위를 위한 청색 레이저 기반을 둔 진실 3D 프로파일 측정과 연결된 가장 빠른 다중 각도 PCB 점검을 전달합니다. 최신 기술 소프트 웨어 솔루션과 3세대 지적 하드웨어 플랫폼을 결합시킬 때, TR7500 SIII 3D는 높은 점검 보도와 간이 프로그램 언어로 강건한 3D 땜납과 부품 불량 점검을 제공합니다.
무한한 자동화는 다양한 프리-오운드 SMT 기계를 제공합니다. 우리는 SMT 프린터와 칩 마운터, AOI, 리플로우 오븐, 크리닝 장치, 링크 컨베이어와 다른 SMT 공장 자동화 기계와 장비를 제공합니다.
특징
상술
| 촬영방법 | 사실인 3D 프로파일 측정과 동적인 화상 진찰 |
| 상부 카메라 | 4 마피스 |
| 각도 카메라 | 1.3 마피스 또는 6.5 마피스 (공장의 설정) |
| 이미징 해상도 | 광학적입니다 : 10 um, 15 um 레이저 : 10 μm (선택적), 20 μm, 50 μm 기록 : 공장의 설정 |
| 조명 | 다단계 RGB+W는 이르렀습니다 |
| 3D 기술 | 단일 / 듀얼 3D 레이저 센서 |
| 맥스. 3D 범위 | 20 밀리미터 |
| 묘화 속도 | 4 Mpix@ 10 um 2D : 60 cm2/sec 4 Mpix@ 15 um 2D : 120 cm2/sec 4 Mpix@ 10 um 2D+3D : 27-39 cm2/sec* 4 Mpix@ 15 um 2D+3D : 40-60 cm2/sec* * 보드 사이즈와 레이저 결의안에 따라서 |
| X-축 제어 | 볼스크류 + AC-서보기구 제어기 |
| Y-축 제어 | 볼스크류 + AC-서보기구 제어기 |
| Z축 제어 | 이용 불가능 |
| x-y 축 결의안 | 1 um |
| 맥스 PCB 사이즈 | TR7500 SIII 3D : 510 Ｘ 460 mm* TR7500L SIII 3D : 660 Ｘ 460 밀리미터 TR7500 SIII 3D DL : 510 Ｘ 250 밀리미터 Ｘ 2 레인, 510 Ｘ 550 밀리미터 Ｘ 1 레인 * 검사할 수 있는 PCB 크기 범위는 레이저 프로브의 구성에 대해 의지하여서 다를 것입니다 |
| PCB 두께 | 0.6-5 밀리미터 |
| 맥스 PCB 중량 | 3 킬로그램 |
| 상사점틈새 | 15 mm/25 mm/48 밀리미터 [선택적] 기록 : (1) 레이저 resolution@ 50 μm은 25 또는 48 밀리미터 (선택적) 입니다 (2) 레이저 resolution@ 20 μm은 25 밀리미터입니다 (3) 레이저 resolution@ 10 μm은 15 밀리미터입니다 |
| 하부 간극 | 40 밀리미터 |
| 에지 정리 | 3 밀리미터 |
| 컨베이어 | 인라인 높이 : 880 - 920 밀리미터 * SMEMA 적합한 |
| 성분 | 분실 툼스토닝 빌보드로 광고하는 극성 회전 이동 틀린 마킹 (OCV) 불량품 업사이드 다운 잉여의 구성 소자 이물체 승강 성분 |
| 땜납 | 초과된 납땜 불충분한 땜납 가교 관통홀 핀 리프트 리드 금 손가락 스크래치 / 오염물 |
| 위스드스에 | TR7500 SIII 3D : 1100 Ｘ 1670 Ｘ 1550 밀리미터 TR7500L SIII 3D : 1300 Ｘ 1630 Ｘ 1655 밀리미터 TR7500 SIII 3D DL : 1100 Ｘ 1770 Ｘ 1550 밀리미터 기록 : 시그널 타워, 시그널 타워 높이 520 밀리미터를 포함하지 못하기 |
| 중량 | TR7500 SIII 3D : 1010 킬로그램 TR7500L SIII 3D : 1250 킬로그램 TR7500 SIII 3D DL : 1150 킬로그램 |
