원래 장소:
중국
브랜드 이름:
TRI
모델 번호:
TR7710

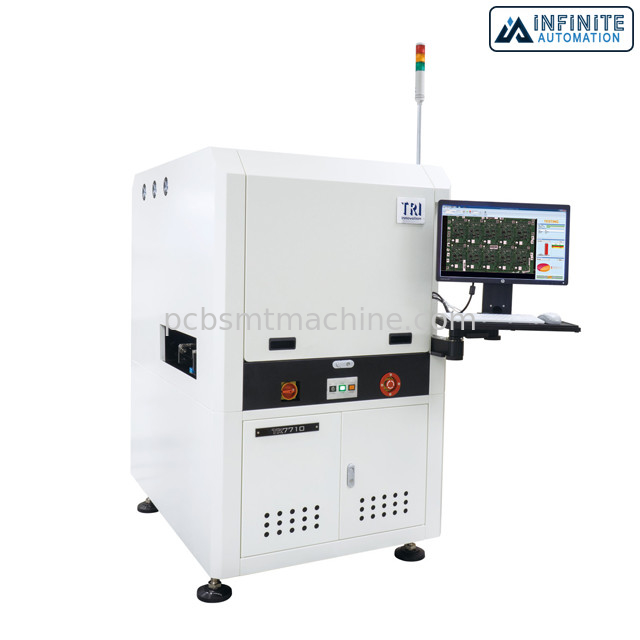

TR7710 SMT AOI 기계 경제적 자동화 검사 기계
TR7710 세이코 전자 공업 플러스 3D 극단적고 정밀도 3D AOI, 3D 자동화된 정밀검사 기계 (AOI), 프리-오운드와 수정된 AOI 기계
경제적 주문형 TR7710은 상세한 PCB 패널 이미지를 사로잡기 위해 점등되어 정확한 해상도 카메라 시스템과 TRI&의 독점적 다단계를 결합시킵니다. 새로운 광학의 솔루션은 선택적 높은 수준의 승인과 키가 큰 요소를 위한 상승된 DOF 범위를 제공합니다. 3개 시리즈 3세 AOI-적합한 정밀검사 소프트웨어는 어떠한 예산안에도 적합하도록 설계된 비용 효율적 주문형 AOI 해결책에 우수한 결점 검출과 쉬운 현명한 CAD-기반을 둔 프로그래밍을 결합시킵니다.
무한한 자동화는 다양한 프리-오운드 SMT 기계를 제공합니다. 우리는 SMT 프린터와 칩 마운터, AOI, 리플로우 오븐, 크리닝 장치, 링크 컨베이어와 다른 SMT 공장 자동화 기계와 장비를 제공합니다.
특징
경제적인 오우와 대단히 주문형 인라인 AOI 솔루션
오우 6.5 마피스 고속 컬러 카메라
오우 NPI-최적화된 간이 프로그램 언어 인터페이스 위저드
큰 피사계 심도 (DOF)와 오우 스탑 앤 고우 점검
오우 10 um 또는 12.5 um 광학분할
상술
| 촬영방법 | 스탑 앤 고우 |
| 상부 카메라 | 6.5 마피스 |
| 각도 카메라 | 이용 불가능 |
| 이미징 해상도 | 10 um, 12.5 um (공장의 설정) |
| 조명 | 다단계 RGB+W는 이르렀습니다 |
| 3D 기술 | 이용 불가능 |
| 맥스. 3D 범위 | 이용 불가능 |
| 묘화 속도 | 6.5 Mpix@ 10 um : 27 cm2/sec 6.5 Mpix@ 12.5 um : 43 cm2/sec |
| X-축 제어 | 볼스크류 + AC-서보기구 제어기 |
| Y-축 제어 | 볼스크류 + AC-서보기구 제어기 |
| Z축 제어 | 이용 불가능 |
| x-y 축 결의안 | 1 um |
| 맥스 PCB 사이즈 | TR7710@ 10 um, 15 um : 510 Ｘ 460 밀리미터 TR7710 DL@ 10 um, 12.5 um : 510 Ｘ 310 밀리미터 Ｘ 2 레인, 510 Ｘ 590 밀리미터 Ｘ 1 레인 |
| PCB 두께 | 0.6-5 밀리미터 |
| 맥스 PCB 중량 | 3 킬로그램 |
| 상사점틈새 | 25 밀리미터 |
| 하부 간극 | [선택적인 100 밀리미터] 40 밀리미터 |
| 에지 정리 | [선택적인 5 밀리미터] 3 밀리미터 |
| 컨베이어 | 인라인 높이 : 880 - 920 밀리미터 * SMEMA 적합한 |
| 성분 | 분실 툼스토닝 빌보드로 광고하는 극성 회전 이동 틀린 마킹 (OCV) 불량품 업사이드 다운 잉여의 구성 소자 이물체 |
| 땜납 | 초과된 납땜 불충분한 땜납 가교 관통홀 핀 리프트 리드 금 손가락 스크래치 / 오염물 |
| 위스드스에 | TR7710 : 1000 Ｘ 1400 Ｘ 1650 밀리미터 TR7710 DL : 1000 Ｘ 1500 Ｘ 1650 밀리미터 기록 : 시그널 타워, 시그널 타워 높이 520 밀리미터를 포함하지 못하기 |
| 중량 | TR7710 : 600 킬로그램 TR7710 DL : 650 킬로그램 |
