원래 장소:
중국
브랜드 이름:
TRI
모델 번호:
TR7700 SIII 플러스

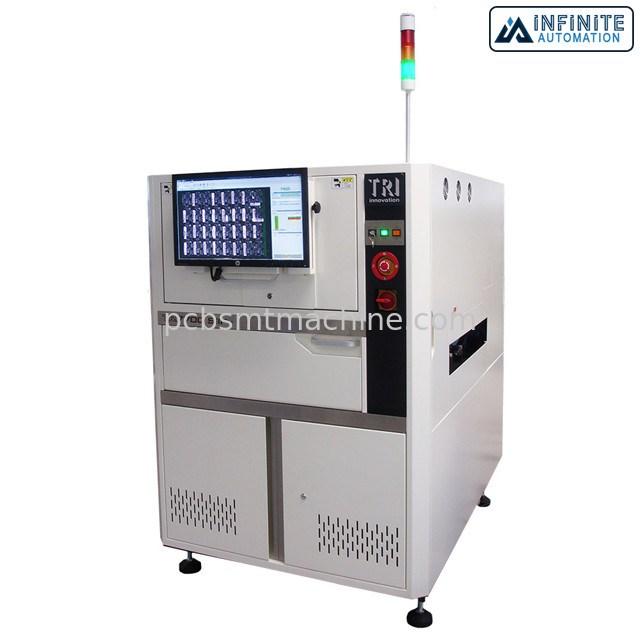

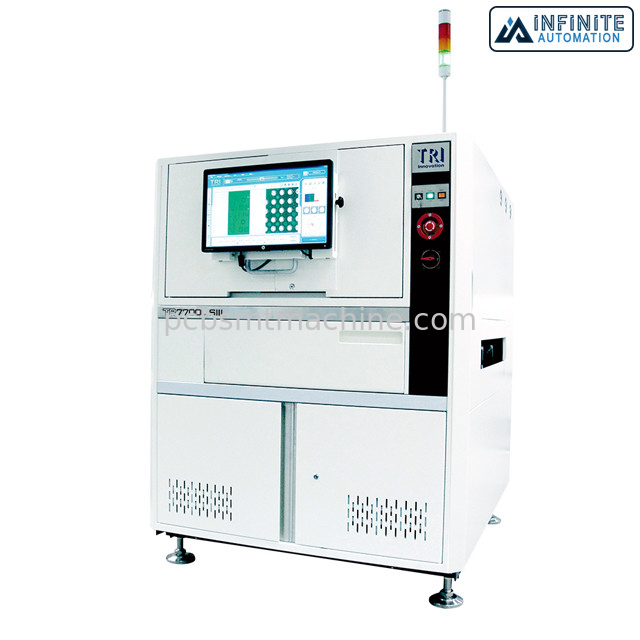

TR7700 SIII는 3D 극단적고 정밀도 SMT 정밀검사 기계 3D AOI를 더합니다
TR7700 SIII 플러스 3D 극단적고 정밀도 3D AOI, 3D 자동화된 정밀검사 기계 (AOI), 프리-오운드와 수정된 AOI 기계
게다가 전속력으로 정확한 다단계 점검을 전달하면서, TR7700 SIII는 트라이의 AOI 솔루션의 가장 새로운 세대입니다. 초고속 카메라와 지적 자동차 컨베이어와 새로운 GUI, TR7700 SIII를 결합시킴으로써 게다가 빠른 프로그래밍, 최적화된 보드 로딩, 생산 라인 단위 집광과 오프라인 프로그래밍을 위한 지원으로 강력하고 사용하기 쉬운 AOI 솔루션을 제공합니다. 다수 조명 단계에 결합된 트라이의 새로운 색 알고리즘은 결함 커버리지를 증가시키고, 최소한의 실패 호로! 대단히 정확한 검증 결과를 제공하는 것을 돕습니다.
무한한 자동화는 다양한 프리-오운드 SMT 기계를 제공합니다. 우리는 SMT 프린터와 칩 마운터, AOI, 리플로우 오븐, 크리닝 장치, 링크 컨베이어와 다른 SMT 공장 자동화 기계와 장비를 제공합니다.
특징
오우고 정밀도 최대 속도 다단계 AOI
오프라인 편집과 간이 프로그램 언어를 위한 오우 새로운 GUI
감소된 로드 시간 동안 오우 지적 자동차 컨베이어
오우 새로운 컬러 알고리즘은 고정밀도를 전달하고, 실패 호를 최소화합니다
상술
| 촬영방법 | 동적인 화상 진찰 |
| 상부 카메라 | 4 마피스 |
| 각도 카메라 | 이용 불가능 |
| 이미징 해상도 | 10 um, 15 um (공장의 설정) |
| 조명 | 다단계 RGB+W는 이르렀습니다 |
| 3D 기술 | (선택적인) 단일 / 듀얼 3D 레이저 센서 |
| 맥스. 3D 범위 | 20 밀리미터 (3D 레이저 센서 업그레이드가 선택적이 ) |
| 묘화 속도 | 4 Mpix@ 10 um 2D : 60 cm2/sec 4 Mpix@ 15 um 2D : 120 cm2/sec (선택적인) 4 Mpix@ 10 um 2D+3D : 27-39 cm2/sec (선택적인) 4 Mpix@ 15 um 2D+3D : 40-60 cm2/sec 기록 : 보드 사이즈와 레이저 결의안에 따라서 |
| X-축 제어 | 볼스크류 + AC-서보기구 제어기 |
| Y-축 제어 | 볼스크류 + AC-서보기구 제어기 |
| Z축 제어 | 이용 불가능 |
| x-y 축 결의안 | 1 um |

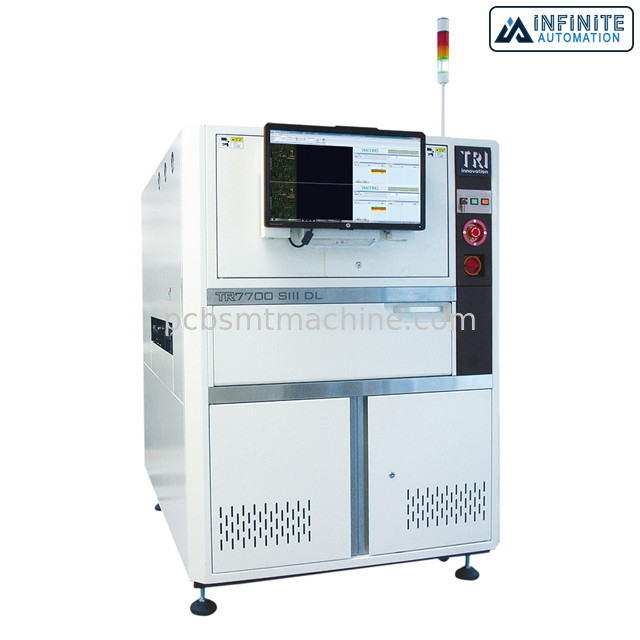

| 맥스 PCB 사이즈 | TR7700 SIII는 더합니다 : 510 Ｘ 460 밀리미터 TR7700L SIII : 660 Ｘ 610 밀리미터 TR7700 SIII DL : 510 Ｘ 310 밀리미터 Ｘ 2 레인, 510 Ｘ 590 밀리미터 Ｘ 1 레인 |
| PCB 두께 | 0.6-5 밀리미터 |
| 맥스 PCB 중량 | TR7700 SIII는 더합니다 : 3 킬로그램 TR7700L SIII : 5 킬로그램 TR7700 SIII DL : 3 킬로그램 |
| 상사점틈새 | [선택적인 48 밀리미터] 25 밀리미터 |
| 하부 간극 | 40 밀리미터 |
| 에지 정리 | TR7700 SIII는 더합니다 : [선택적인 5 밀리미터] 3 밀리미터 TR7700L SIII : 5 밀리미터 TR7700 SIII DL : [선택적인 5 밀리미터] 3 밀리미터 |
| 컨베이어 | 인라인 높이 : 880 - 920 밀리미터 * SMEMA 적합한 |
| 성분 | 분실 툼스토닝 빌보드로 광고하는 극성 회전 이동 틀린 마킹 (OCV) 불량품 업사이드 다운 잉여의 구성 소자 이물체 |
| 땜납 | 초과된 납땜 불충분한 땜납 가교 관통홀 핀 리프트 리드 금 손가락 스크래치 / 오염물 |
| 위스드스에 | TR7700 SIII는 더합니다 : 1100 Ｘ 1670 Ｘ 1550 밀리미터 TR7700L SIII : 1300 Ｘ 1635 Ｘ 1655 밀리미터 TR7700 SIII DL : 1100 Ｘ 1670 Ｘ 1550 밀리미터 기록 : 시그널 타워, 시그널 타워 높이 520 밀리미터를 포함하지 못하기 |
| 중량 | TR7700 SIII는 더합니다 : 1080 킬로그램 TR7700L SIII : 1240 킬로그램 TR7700 SIII DL : 1150 킬로그램 |
