원래 장소:
중국
브랜드 이름:
TRI
모델 번호:
TR7710 DT

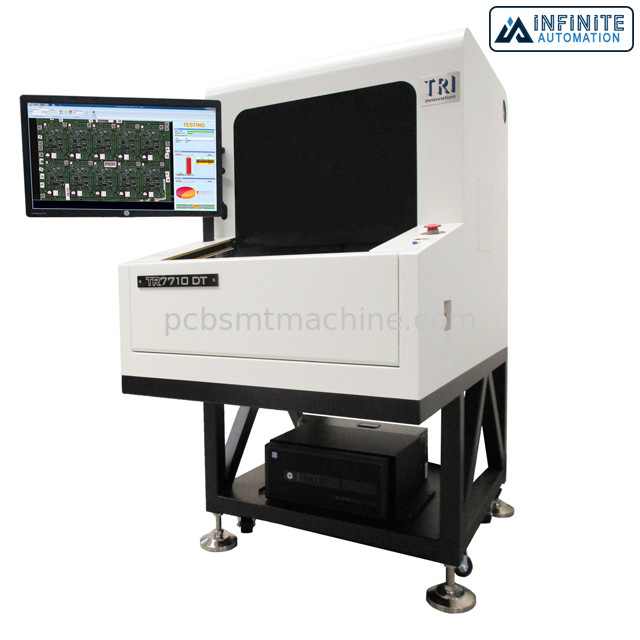

TR7710 DT고 정밀도 SMT AOI 기계 자동화 검사 기계
TR7710 DT 3D 극단적고 정밀도 AOI, 경제적이고 탄력적 데스크탑 AOI 솔루션
TR7710 DT는 상세한 PCB 패널 이미지를 사로잡기 위해 정확한 해상도 카메라 시스템과 트라이의 독점적 다단계 조명을 결합시키는 경제적 탄력적 멎었다가 다시 터지는 데스크 AOI 해결책입니다. 새로운 광학의 솔루션은 선택적 높은 수준의 승인과 키가 큰 요소를 위한 상승된 DOF 범위를 제공합니다. 트라이의 진보적 정밀검사 소프트웨어는 우수한 쟁점 탐지와의 NPI-최적화된 프로그래밍 인터페이스를 제공합니다. 쉬운 현명한 CAD-기반을 둔 프로그래밍으로, TR7710 DT는 어떠한 예산에도 적합하도록 설계된 비용 효율적 주문형 AOI 해결책입니다. 무한한 자동화는 다양한 프리-오운드 SMT 기계를 제공합니다. 우리는 SMT 프린터와 칩 마운터, AOI, 리플로우 오븐, 크리닝 장치, 링크 컨베이어와 다른 SMT 공장 자동화 기계와 장비를 제공합니다.
특징
경제적인 오우와 유연한 데스크탑 AOI 솔루션
오우 6.5 마피스 고속 컬러 카메라
오우 NPI-최적화된 간이 프로그램 언어 인터페이스 위저드
큰 피사계 심도 (DOF)와 오우 스탑 앤 고우 점검
오우 10 um 또는 12.5 um 광학분할
상술
| 촬영방법 | 멎었다가 다시 터지는 이미지화 |
| 상부 카메라 | 6.5 마피스 |
| 각도 카메라 | 이용 불가능 |
| 이미징 해상도 | 10 um, 12.5 um (공장의 설정) |
| 조명 | 다단계 RGB+W는 이르렀습니다 |
| 3D 기술 | 이용 불가능 |
| 맥스. 3D 범위 | 이용 불가능 |
| 묘화 속도 | 6.5 Mpix@ 10 um : 22 cm2/sec 6.5 Mpix@ 12.5 um : 35 cm2/sec |
| X-축 제어 | 볼스크류 + AC-서보기구 제어기 |
| Y-축 제어 | 볼스크류 + AC-서보기구 제어기 |
| Z축 제어 | 이용 불가능 |
| x-y 축 결의안 | 1 um |
| 맥스 PCB 사이즈 | TR7710 DT : 330 Ｘ 250 밀리미터 TR7710L DT : 510 Ｘ 460 밀리미터 |
| PCB 두께 | 3 밀리미터 |
| 맥스 PCB 중량 | 3 킬로그램 |
| 상사점틈새 | 25 밀리미터 |
| 하부 간극 | 100 밀리미터 |
| 에지 정리 | 3 밀리미터 |
| 컨베이어 | 설명서 |
| 성분 | 분실 툼스토닝 빌보드로 광고하는 극성 회전 이동 틀린 마킹 (OCV) 불량품 업사이드 다운 잉여의 구성 소자 이물체 |
| 땜납 | 초과된 납땜 불충분한 땜납 가교 관통홀 핀 리프트 리드 금 손가락 스크래치 / 오염물 |
| 위스드스에 | TR7710 DT : 800 Ｘ 1100 Ｘ 1480 밀리미터 TR7710L DT : 970 Ｘ 1295 Ｘ 1465 밀리미터 |
| 중량 | TR7710 DT : 340 킬로그램 TR7710L DT : 380 킬로그램 |
