원래 장소:
중국
브랜드 이름:
TRI
모델 번호:
TR7700 SIII DT

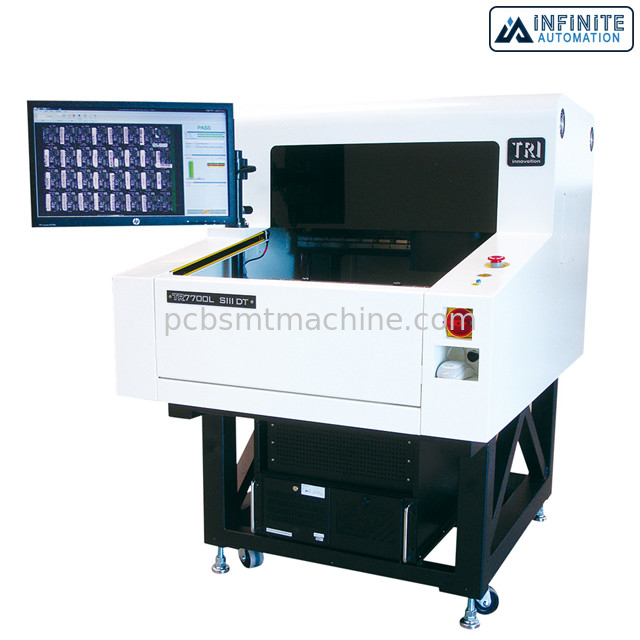

프리 포스트 리플로우 점검을 위한 TR7700 SIII DT 데스크탑 SMT AO 솔루션
프리 / 역류 후 점검을 위한 TR7700 SIII DT고 정밀도 데스크탑 AOI 솔루션
TR7700 SIII DT는 최대 정밀과 사용의 편리함을 위해 설계된 고성능 데스크탑 AOI 해결책입니다. 사용하는 트라이의 독점적 다단계 조명과 차세대 정밀검사 소프트웨어, TR7700 SIII DT는 빠른 것을 가진 우수한 결점 검출을 전달합니다 & 자주 변하는 생산에 이상적인 간이 프로그램 언어.
특징
상술
| 촬영방법 | 동적인 화상 진찰 |
| 상부 카메라 | 4 마피스 |
| 각도 카메라 | 이용 불가능 |
| Imaging Resolution | 10 um, 15 um (공장의 설정) |
| 조명 | 다단계 RGB+W는 이르렀습니다 |
| 3D 기술 | 이용 불가능 |
| 맥스. 3D 범위 | 이용 불가능 |
| 묘화 속도 | 4 Mpix@ 10 um : 60 cm2/sec 4 Mpix@ 12.5 um : 120 cm2/sec |
| X-축 제어 | 볼스크류 + AC-서보기구 제어기 |
| Y-축 제어 | 볼스크류 + AC-서보기구 제어기 |
| Z축 제어 | 이용 불가능 |
| x-y 축 결의안 | 1 um |
| 맥스 PCB 사이즈 | TR7700 SIII DT : 330 Ｘ 250 밀리미터 TR7700L SIII DT : 510 Ｘ 460 밀리미터 |
| PCB 두께 | 3 mm |
| 맥스 PCB 중량 | 3 킬로그램 |
| 상사점틈새 | [선택적인 48 밀리미터] 25 밀리미터 |
| 하부 간극 | TR7700 SIII DT : 100 밀리미터 TR7700L SIII DT : 50 밀리미터 |
| 에지 정리 | 3 밀리미터 |
| 컨베이어 | 설명서 |
| 성분 | 분실 툼스토닝 빌보드로 광고하는 극성 회전 이동 틀린 마킹 (OCV) 불량품 업사이드 다운 잉여의 구성 소자 이물체 |
| 땜납 | 초과된 납땜 불충분한 땜납 가교 관통홀 핀 리프트 리드 금 손가락 스크래치 / 오염물 |
| 위스드스에 | TR7700 SIII DT : 860 Ｘ 1100 Ｘ 1350 밀리미터 TR7700L SIII DT : 980 Ｘ 1345 Ｘ 1490 밀리미터 |
| 중량 | TR7700 SIII DT : 340 킬로그램 TR7700L SIII DT : 385 킬로그램 |
