TR7007Q 플러스

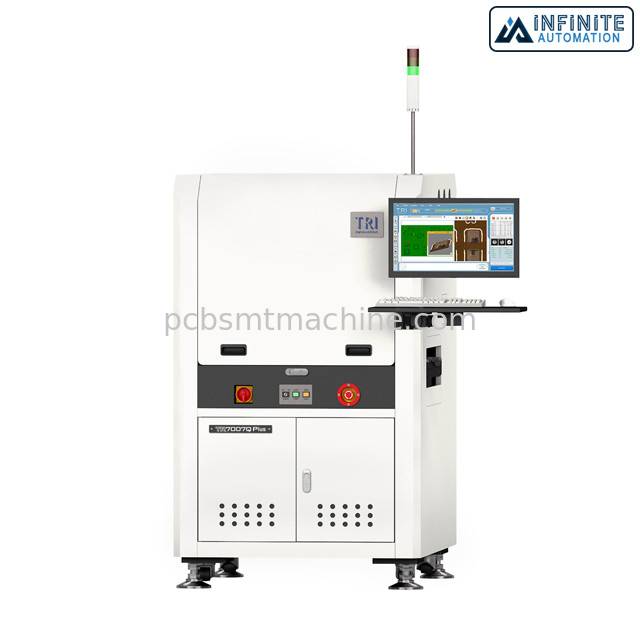

TR7007Q 이상 SPI SMT 기계 프리 소유 3D 땜납 페이스트 점검
더 높은 균일성 점검, 프리-오운드 3D 땜납 페이스트 점검 (SPI) 기계를 위한, 강화한 2D 조명과 TR7007Q 플러스 고해상도 투영 자유롭 3D SPI
TR7007Q 플러스 3D SPI 플랫폼은 개선된 모션 콘트롤러 (EtherCAT)와 강화한 2D 라이팅 모듈을 갖추고 있습니다. TR7007Q는 게다가 정확하게 낮은 쇼트 상태를 조사할 수 있고 지역 PCB 변형을 제거해서 기판 휨을 보상합니다. TR7007Q는 무그림자 점검을 보증하기 위해 게다가 최고 4까지 프로젝터를 갖추고 있습니다. SPI 해결책은 생산 라인과 연결된 공장을 위한 자료 추적가능성을 가능하게 할 당신의 선택의 MES 사이에 데이터 교환을 완화시킵니다.
특징 :
오우는 더 높은 균일성 점검을 위해, 2D 조명을 강화했습니다.
실시간 측정 방법을 위한, 오우 새로운 모션 콘트롤러, 이더캣.
실시간 SPC 경향과 오우 스마트 공장 솔루션
오우 폐쇄 고리 준비 : 피드백과 피드포워드 역량
상술 :
| 촬영방법 | 멎었다가 다시 터지는 이미지화 |
| 카메라 | 4 마피스 또는 12 마피스 (공장의 설정) |
| 이미징 해상도 | 5.5 μm, 6 μm, 10 μm, 15 um (공장의 설정) |
| 조명 | 강화한 2D 빛 (RGB+W) |
| 3D 기술 | 4 방식 디지털 주변 패턴 |
| 시계 | 4 MP 카메라 링크- 10 μm 다음에 20.3x20.3 밀리미터 15 μm 다음에 30.5x30.5 밀리미터 12 MP 카메라 링크- 5.5 μm 다음에 22.5x16.5 밀리미터 10 μm 다음에 40.8x30.7 밀리미터 15 μm 다음에 61.2x46.1 밀리미터 12 MP 코아스프레스- 6 μm 다음에 24.4x18.4 밀리미터 10 μm 다음에 40.8x30.7 밀리미터 기록 : (1) DL 외에 TR7007Q는 12 MP 카메라 링크와 5.5 μm과 12 MP 코아스프레스와 6 μm에 이용 가능하지 않습니다 (2) TR7007LQ 플러스를 위해 가능한 유일한 구성은 12 MP 코아스프레스로 6 μm입니다 |
| 묘화 속도 | 4 MP 카메라 링크 : 최고 3까지 FOV / 초 12 MP 카메라 링크 : 최고 1.8까지 FOV / 초 12 MP 코아스프레스 : 최고 2.6까지 FOV / 초 |
| 높이 결의안 | @10 μm/15 μm : 0.45 μm @5.5 μm/6 μm : 0.22 μm |
| 맥스. 땜납 높이 | @10 μm/15 μm : 420 μm/750 μm @5.5 μm/6 μm : 210 μm/310 μm * 눈금 타겟에 |
| X-축 제어 | 볼스크류 + 이더캣 모션 콘트롤러 |
| Y-축 제어 | 볼스크류 + 이더캣 모션 콘트롤러 |
| Z축 제어 | 볼스크류 + 이더캣 모션 콘트롤러 |
| x-y 축 결의안 | 0.5 μm |
| Z축 결의안 | 1 μm |
| 맥스 PCB 사이즈 | TR7007Q는 더합니다 : @5.5와 6 μm - 400 Ｘ 330 밀리미터, @10과 15 μm - 510 Ｘ 460 밀리미터 TR7007Q 이상 DL : @10과 15 μm - 510 Ｘ 310 밀리미터 Ｘ 2 레인, 510 Ｘ 590 밀리미터 Ｘ 1 레인 TR7007LQ는 더합니다 : @6 μm - 765 Ｘ 610 밀리미터 |
| PCB 두께 | 0.6 - 5 밀리미터 |
| 맥스 PCB 중량 | 3 킬로그램. 선택적입니다 : 5 킬로그램 |
| 상사점틈새 | @5.5 μm, 6 μm : 25 밀리미터 ; @10 μm, 15 μm : 50 밀리미터 |
| 하부 간극 | 40 밀리미터 |
| 에지 정리 | 3 밀리미터 |
| 컨베이어 높이 | 880 - 920 밀리미터 * SMEMA 적합한 |
| 결점 | 불충분한 붙여넣기 지나친 붙여넣기 형태 기형 없는 붙여넣기 & 가교 |
| 측정 | 높이 지역 음량 벌충 |
| 위스드스에 | TR7007Q는 더합니다 : 1000 Ｘ 1400 Ｘ 1650 밀리미터 TR7007Q 이상 DL : 1000 Ｘ 1500 Ｘ 1650 밀리미터 TR7007LQ는 더합니다 : 1365 Ｘ 1720 Ｘ 1710 밀리미터 기록 : 시그널 타워, 시그널 타워 높이 515 밀리미터를 포함하지 못하기 |
| 중량 | TR7007Q는 더합니다 : 750 킬로그램 TR7007Q 이상 DL : 830 킬로그램 TR7007LQ는 더합니다 : 982 킬로그램 |
