원래 장소:
중국
브랜드 이름:
TRI
모델 번호:
TR7007 세이코 전자 공업 울트라

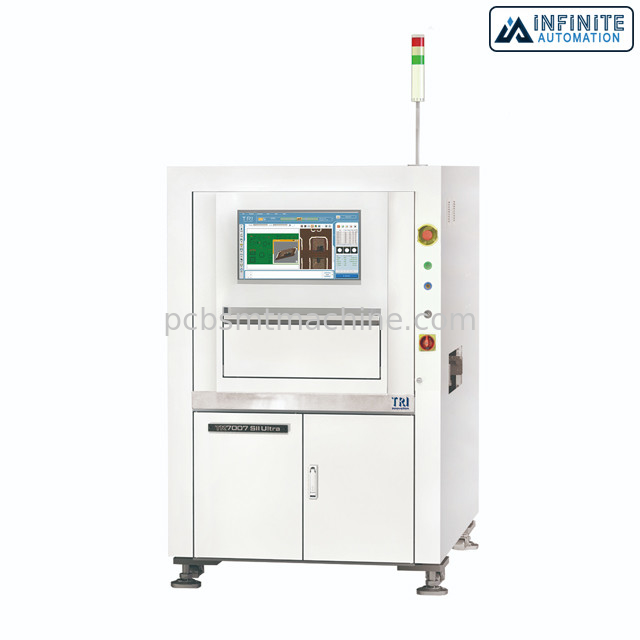

TR7007 세이코 전자 공업 SMT AOI 기계 고해상도 투영은 프리 소유된 3D SPI를 자유롭게 합니다
피드백과 TR7007 세이코 전자 공업 극단적 고해상도 투영 무료 3D SPI와 피드포워드 역량, 프리-오운드 3D 땜납 페이스트 점검 (SPI는) 기계화합니다
TR7007 세이코 전자 공업 극단적이 최고 180까지 센티미터의 산업을 선두하는 속도에 작동합니다2/sec. TR7007 세이코 전자 공업 극단적이 점검 동안 안정성과 정확도와 정확성을 보증하기 위해 강화한 기계적 플랫폼에 구축됩니다. 3D SPI는 (CFX) IPC 연결되 공장 거래소와 같이 다가오고 혁신적 프로토콜을 지원하는 산업 4.0 준비된 용액이고 IPC 헤르메 9852 기준입니다.
무한한 자동화는 다양한 프리-오운드 SMT 기계를 제공합니다. 우리는 SMT 프린터와 칩 마운터, AOI, 리플로우 오븐, 크리닝 장치, 링크 컨베이어와 다른 SMT 공장 자동화 기계와 장비를 제공합니다.
특징 :
오우 인더스리-리딩 점검은 최고 180까지 센티미터를 가속시킵니다2/sec
트라이의 현명한 프로그래밍에 의해서 몇 분동안 검사할 준비가 된 오우
오우 폐쇄 고리 준비 : 피드백과 피드포워드 역량
실시간 SPC 경향과 오우 스마트 공장 솔루션
상술 :
| 촬영방법 | 동적인 화상 진찰 |
| 카메라 | 4 마피스 |
| 이미징 해상도 | 10 μm, 15 um (공장의 설정) |
| 조명 | RGB는 이르렀습니다 |
| 3D 기술 | 2 방식 주변 패턴 |
| 시계 | 4 Mpix@ 10 um : 20 Ｘ 20 밀리미터 4 Mpix@ 15 um : 30 Ｘ 30 밀리미터 |
| 묘화 속도 | 4 Mpix@ 10 um : 80 cm2/sec 4 Mpix@ 15 um : 180 cm2/sec |
| 높이 결의안 | 0.4 um |
| 맥스. 땜납 높이 | 10 um에 : 420 um 15 um에 : 385 um |
| X-축 제어 | 리니어 모터와 DSP 기반 제어기와의 리니어 스케일 |
| Y-축 제어 | 볼스크류 + AC-서보기구 제어기 |
| Z축 제어 | 볼스크류 + AC-서보기구 제어기 |
| x-y 축 결의안 | 0.5 um |
| Z축 결의안 | 1 um |
| 맥스 PCB 사이즈 | TR7007 세이코 전자 공업 울트라 : 510 Ｘ 460 밀리미터 TR7007 세이코 전자 공업 극단적 DL : 510 Ｘ 310 밀리미터 Ｘ 2 레인, 510 Ｘ 590 밀리미터 Ｘ 1 레인 |
| PCB 두께 | 0.6-5 밀리미터 |
| 맥스 PCB 중량 | 3 킬로그램 |
| 상사점틈새 | 50 밀리미터 |
| 하부 간극 | 40 밀리미터 |
| 에지 정리 | 3 밀리미터 |
| 컨베이어 높이 | 880 - 920 밀리미터 * SMEMA 적합한 |
| 결점 | 불충분한 붙여넣기 지나친 붙여넣기 형태 기형 없는 붙여넣기 & 가교 |
| 측정 | 높이 지역 음량 벌충 |
| 위스드스에 | TR7007 세이코 전자 공업 울트라 : 1100 Ｘ 1480 Ｘ 1600 TR7007 세이코 전자 공업 극단적 DL : 1100 Ｘ 1705 Ｘ 1600 밀리미터 기록 : 시그널 타워, 시그널 타워 높이 512 밀리미터를 포함하지 못하기 |
| 중량 | TR7007 세이코 전자 공업 울트라 : 740 킬로그램 TR7007 세이코 전자 공업 극단적 DL : 925 킬로그램 |
