원래 장소:
중국
브랜드 이름:
TRI
모델 번호:
TR7007QI

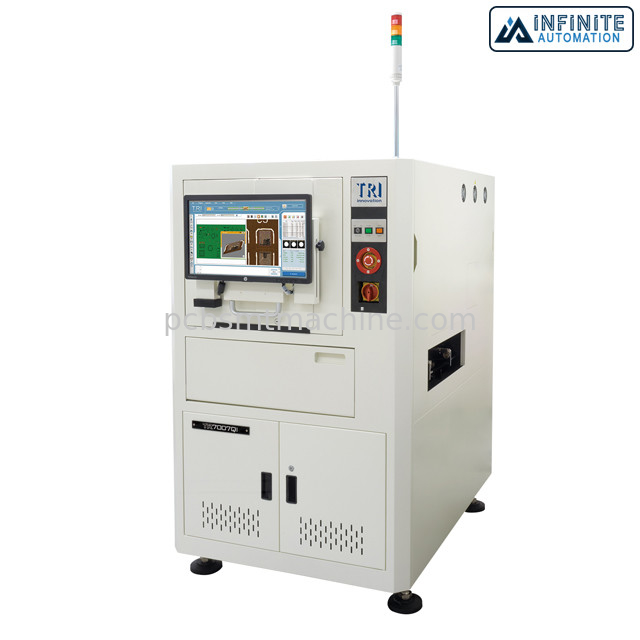

TR7007QI 투영 무료 SMT SPI 기계 3D 땜납 페이스트 점검
100% 무그림자 쿼드 / 듀얼 디지털 주변 프로젝터, 프리-오운드 3D 땜납 페이스트 점검 (SPI) 기계와 TR7007QI 고해상도 투영 자유롭 3D SPI
최근 3D 예측 기술에 세워져 TR7007QI SPI는 가장 요구가 지나친 응용을 위해 산업을 선두하는 검사 정밀을 제공합니다. 인라이닝 정밀 검사 시스템은 자동적으로 최고의 성능에 대하여 감사 노선을 최적화하고 트라이의 혁신적 스마트와르프 시스템이 감사 동안 어떠한 기판 휨도 보상합니다. 쿼드 / 듀얼 프로젝터 점검의 선택과 함께, TR7007QI는 완전히 정확도와 속도를 가져오는 다재다능한 SPI 해결책입니다.
무한한 자동화는 다양한 프리-오운드 SMT 기계를 제공합니다. 우리는 SMT 프린터와 칩 마운터, AOI, 리플로우 오븐, 크리닝 장치, 링크 컨베이어와 다른 SMT 공장 자동화 기계와 장비를 제공합니다.
특징 :
오우 100% 무그림자 쿼드 / 듀얼 디지털 주변 프로젝터
최대 정밀도를 위한 오우 최적화된 스탑 앤 고우 디자인
오우 스마트와르프 배상은 지부 PCB 변형을 제거합니다
낮은 다리를 포함하는 오우 100% 땜납 페이스트 결함 커버리지
상술 :
| 촬영방법 | 멎었다가 다시 터지는 이미지화 |
| 카메라 | 4 마피스 또는 12 마피스 (공장의 설정) |
| 이미징 해상도 | 6 μm, 10 μm, 15 um (공장의 설정) |
| 조명 | RGB 참 색상은 이르렀습니다 |
| 3D 기술 | 4 방식 디지털 주변 패턴 |
| 시계 | 4 Mpix@ 10 um : 20.3 Ｘ 20.3 밀리미터 4 Mpix@ 15 um : 30.5 Ｘ 30.5 밀리미터 12 Mpix@ 6 um : 24.4 Ｘ 18.4 mm* 12 Mpix@ 10 um : 40.8 Ｘ 30.7 밀리미터 12 Mpix@ 15 um : 61.2 Ｘ 46.1 밀리미터 * 6 μm은 TR7007QI DL에 이용 가능하지 않습니다 |
| 묘화 속도 | 4 마피스 : 3 FOV / 초 12 마피스 : 2 FOV / 초 12 마피스 코아스프레스 : 3 FOV/sec* 기록 : 정밀검사 속도는 PCB와 정밀검사 조건에 의존합니다 * 선택적 코아스프레스 업그레이드로 |
| 높이 결의안 | 6 um에 : 0.22 um 10/15 um에 : 0.4 um |
| 맥스. 땜납 높이 | 6 um에 : 210/420 um 10/15 um에 : 420/840 um |
| X-축 제어 | 볼스크류 + AC-서보기구 제어기 |
| Y-축 제어 | 볼스크류 + AC-서보기구 제어기 |
| Z축 제어 | 볼스크류 + AC-서보기구 제어기 |
| x-y 축 결의안 | 0.5 um |
| Z축 결의안 | 이용 불가능 |
| 맥스 PCB 사이즈 | TR7007QI : 510 Ｘ 460 mm* TR7007QI DL : 510 Ｘ 310 밀리미터 Ｘ 2 레인, 510 Ｘ 590 밀리미터 Ｘ 1 레인 * 6 μm은 단지 맥스인 TR7007QI가 가능합니다. PCB 사이즈는 330 Ｘ 310 밀리미터입니다 |
| PCB 두께 | 0.6-5 밀리미터 |
| 맥스 PCB 중량 | 3 킬로그램 |
| 상사점틈새 | 25 밀리미터 |
| 하부 간극 | 40 밀리미터 |
| 에지 정리 | 3 밀리미터 |
| 컨베이어 높이 | 880 - 920 밀리미터 * SMEMA 적합한 |
| 결점 | 불충분한 붙여넣기 지나친 붙여넣기 형태 기형 없는 붙여넣기 & 가교 |
| 측정 | 높이 지역 음량 벌충 |
| 위스드스에 | TR7007QI : 1000 Ｘ 1500 Ｘ 1650 밀리미터 TR7007QI DL : 1000 Ｘ 1700 Ｘ 1650 밀리미터 기록 : 시그널 타워, 시그널 타워 높이 520 밀리미터를 포함하지 못하기 |
| 중량 | TR7007QI : 675 킬로그램 TR7007QI DL : 685 킬로그램 |
