원래 장소:
중국
브랜드 이름:
TRI
모델 번호:
TR7007 세이코 전자 공업 플러스

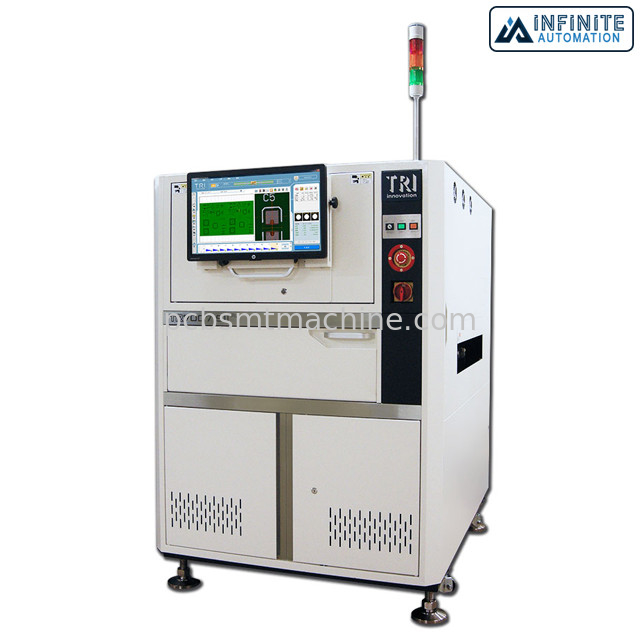

TR7007 세이코 전자 공업 이상 SPI SMT AOI 기계 3D 땜납 페이스트 정밀검사 기계
광학 결의안 10 um과 TR7007 세이코 전자 공업 고해상도 투영 자유롭 3D SPI 또는 15 um, 프리-오운드 3D 땜납 페이스트 점검 (SPI) 기계
최고 200까지 센티미터의 산업을 선두하는 속도로2/sec, TR7007 세이코 전자 공업은 게다가 어떠한 생산 라인을 위한 완전한 SPI 솔루션입니다. 이 대단히 정확한 인라이닝 무그림자 땜납 페이스트 검사용 용액은 매우 3D 점검을 15 um 또는 10 um의 결의안에서 제공합니다. 고 정밀도, 믿을 만한 리니어 모터 플랫폼에 구축되어 시스템의 홀마크 특징은 폐-루프 기능을 포함하고 2D 영상과 자동차 날실 보상과 주변 패턴 기술을 강화했습니다. 최대값을 당신의 생산에 가져오면서, 빠른 트라이의 것과 직관적 사용자 인터페이스는 프로그래밍 단순하고 쉽게 합니다.
무한한 자동화는 다양한 프리-오운드 SMT 기계를 제공합니다. 우리는 SMT 프린터와 칩 마운터, AOI, 리플로우 오븐, 크리닝 장치, 링크 컨베이어와 다른 SMT 공장 자동화 기계와 장비를 제공합니다.
특징 :
상술 :
| 촬영방법 | 동적인 화상 진찰 |
| 카메라 | 4 마피스 |
| 이미징 해상도 | 10 um 또는 15 um (공장의 설정) |
| 조명 | RGB는 이르렀습니다 |
| 3D 기술 | 2 방식 주변 패턴 |
| 시계 | 4 Mpix@ 10 um : 20 Ｘ 20 밀리미터 4 Mpix@ 15 um : 30 Ｘ 30 밀리미터 |
| 묘화 속도 | 4 Mpix@ 10 um : 90 cm2/sec 4 Mpix@ 15 um : 200 cm2/sec |
| 높이 결의안 | 0.4 um |
| 맥스. 땜납 높이 | 10 um에 : 600 um 15 um에 : 550 um |
| X-축 제어 | 리니어 모터와 DSP 기반 제어기와의 리니어 스케일 |
| Y-축 제어 | 볼스크류 + AC-서보기구 제어기 |
| Z축 제어 | 볼스크류 + AC-서보기구 제어기 |
| x-y 축 결의안 | 0.5 um |
| Z축 결의안 | 1 um |

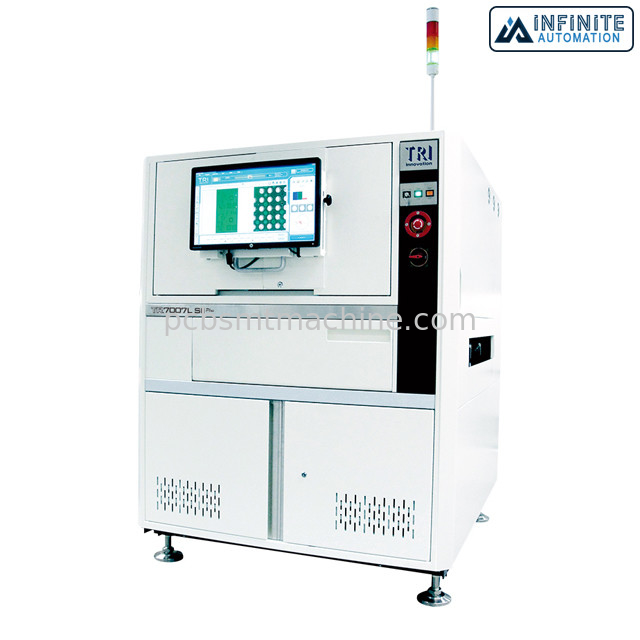

| 맥스 PCB 사이즈 | TR7007 세이코 전자 공업은 더합니다 : 510 Ｘ 460 밀리미터 TR7007L 세이코 전자 공업은 더합니다 : 660 Ｘ 610 밀리미터 TR7007 세이코 전자 공업 이상 DL : 510 Ｘ 310 밀리미터 Ｘ 2 레인, 510 Ｘ 590 밀리미터 Ｘ 1 레인 |
| PCB 두께 | 0.6-5 밀리미터 |
| 맥스 PCB 중량 | 3 킬로그램 |
| 상사점틈새 | 25 밀리미터 |
| 하부 간극 | 40 밀리미터 |
| 에지 정리 | 3 밀리미터 |
| 컨베이어 높이 | 880 - 920 밀리미터 * SMEMA 적합한 |
| 결점 | 불충분한 붙여넣기 지나친 붙여넣기 형태 기형 없는 붙여넣기 & 가교 |
| 측정 | 높이 지역 음량 벌충 |
| 위스드스에 | TR7007 세이코 전자 공업은 더합니다 : 1100 Ｘ 1570 Ｘ 1550 TR7007L 세이코 전자 공업은 더합니다 : 1300 Ｘ 1610 Ｘ 1560 밀리미터 TR7007 세이코 전자 공업 이상 DL : 1100 Ｘ 1770 Ｘ 1560 밀리미터 기록 : 시그널 타워, 시그널 타워 높이 520 밀리미터를 포함하지 못하기 |
| 중량 | TR7007 세이코 전자 공업은 더합니다 : 950 킬로그램 TR7007L 세이코 전자 공업은 더합니다 : 1250 킬로그램 TR7007 세이코 전자 공업 이상 DL : 1100 킬로그램 |
