원래 장소:
중국
브랜드 이름:
TRI
모델 번호:
TR7007 세이코 전자 공업

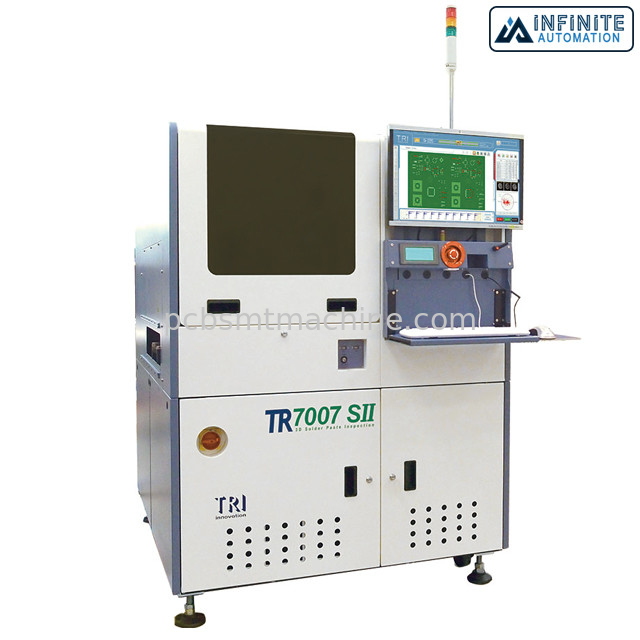

TR7007 세이코 전자 공업 3D SPI 기계 프리 소유 3D 땜납 페이스트 정밀검사 기계
TR7007 세이코 전자 공업 고해상도 투영 자유롭 3D SPI - 세계의 빠른 정밀검사 속도 최고 200까지 센티미터215 um에 있는 /sec
최고 200까지 센티미터의 정밀검사 속도를 제공하기2/sec, TR7007 세이코 전자 공업은 산업의 가장 빠른 땜납 페이스트 3 차원 측정기입니다. 이 대단히 정확한 인라이닝 무그림자 땜납 페이스트 검사용 용액은 매우 3D 점검을 15 um 또는 10 um의 결의안에서 제공합니다. 고 정밀도 리니어 모터 플랫폼에 구축되어 시스템의 홀마크 특징은 폐-루프 기능을 포함하고 2D 영상, 자동차 날실 보상과 주변 패턴 기술을 강화했습니다. 이용 가능한 이중 통로 구성과 추가 공간을 희생하지 않고 능력을 증가시키세요.
무한한 자동화는 다양한 프리-오운드 SMT 기계를 제공합니다. 우리는 SMT 프린터와 칩 마운터, AOI, 리플로우 오븐, 크리닝 장치, 링크 컨베이어와 다른 SMT 공장 자동화 기계와 장비를 제공합니다.
특징 :
상술 :
| 촬영방법 | 동적인 화상 진찰 |
| 카메라 | 4 마피스 |
| 이미징 해상도 | 10 um 또는 15 um (공장의 설정) |
| 조명 | RGB는 이르렀습니다 |
| 3D 기술 | 2 방식 주변 패턴 |
| 시계 | 4 Mpix@ 10 um : 20 Ｘ 20 밀리미터 4 Mpix@ 15 um : 30 Ｘ 30 밀리미터 |
| 묘화 속도 | 4 Mpix@ 10 um : 90 cm2/sec 4 Mpix@ 15 um : 200 cm2/sec |
| 높이 결의안 | 0.4 um |
| 맥스. 땜납 높이 | 10 um에 : 420 um 15 um에 : 385 um |
| X-축 제어 | 리니어 모터와 DSP 기반 제어기와의 리니어 스케일 |
| Y-축 제어 | 볼스크류 + AC-서보기구 제어기 |
| Z축 제어 | 볼스크류 + AC-서보기구 제어기 |
| x-y 축 결의안 | 0.5 um |
| Z축 결의안 | 1 um |
| 맥스 PCB 사이즈 | TR7007 세이코 전자 공업 : 510 Ｘ 460 밀리미터 TR7007LL 세이코 전자 공업 : 850 Ｘ 610 밀리미터 |
| PCB 두께 | 0.6-5 밀리미터 |
| 맥스 PCB 중량 | TR7007 세이코 전자 공업 : 3 킬로그램 TR7007LL 세이코 전자 공업 : 5 킬로그램 |
| 상사점틈새 | 40 밀리미터 |
| 하부 간극 | 40 밀리미터 |
| 에지 정리 | 3 밀리미터 |
| 컨베이어 높이 | 880 - 920 밀리미터 * SMEMA 적합한 |
| 결점 | 불충분한 붙여넣기 지나친 붙여넣기 형태 기형 없는 붙여넣기 & 가교 |
| 측정 | 높이 지역 음량 벌충 |
| 위스드스에 | TR7007 세이코 전자 공업 : 1220 Ｘ 1663 Ｘ 1620 TR7007LL 세이코 전자 공업 : 1600 Ｘ 1813 Ｘ 1637 밀리미터 기록 : 시그널 타워, 시그널 타워 높이 520 밀리미터를 포함하지 못하기 |
| 중량 | TR7007 세이코 전자 공업 : 920 킬로그램 TR7007LL 세이코 전자 공업 : 1117 킬로그램 |
