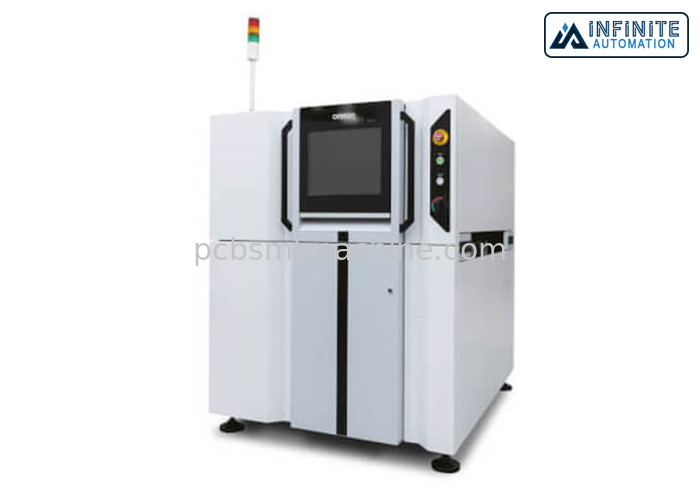

옴론 3D AOI VT-S1080, 독창적과 사용된 자동 광학 검사 기계

VT-S1080은 상한제 성능과 고품질 생산성을 위해 설계되는 세계의 가장 진보적 3D AOI 시스템입니다. 혁신적 인공 지능 프로그램과 인력을 구하면서, 유연한 생산을 위해 설계됩니다. 첫 번째 통과 수득 효율 최고 99%. 산업 첫번째 MDMC 조명 : 모든 각도로부터의 3D 이미지화는 복잡한 땜납 형태의 정확 정밀검사를 가능하게 합니다. 투영의 제거와 4-방향 MP 프로젝터와 다중 반사. 직접적으로 IPC 표준에 관하여 솔더 웨팅 방향의 실현. 스킬-레스 라보르-세이빙 조정을 지원하는 혁신적 에이 아이 툴. IPC - 기반을 둔 점검에 대한 가득 찬 3D 준수. 숨겨진 납땜 접합부의 진보적 모서리 시점 점검. 진보적 엠투엠 통신을 위해 I4.0을 마음에 두고 개발됩니다. 100%를 위한 다중 측면 시스템 모니터링과 예측적 유지 관리, 생산을 위한 활용. 모든 글로벌 사이트에서 제조업의 똑같은 품질 기준을 유지하기 위한 글로벌라이브러리. 높은 신뢰도 OCR / OCV 이미지 감지. 모든 S10 시리즈 플랫폼을 가로지르는 유일한 단일 하드웨어. 더 높은 검출능력 / 속도 능력을 위해 차세대 하드웨어, 카메라 / GPU / PC를 위해 준비됩니다.

옴론 3D AOI VT-S1080

FOV 50.0 Ｘ 37.5 밀리미터

맥스 PCB : 510(W) Ｘ 680(D)MM

대략 짓누르세요. 1250 킬로그램

차원 1180(W) Ｘ 1450(D) Ｘ 1500(H)MM

특징 :

• S1080은 탭 이미지 미스크를 특징으로 합니다
• 국제 표준에 따른 AI-보조 질적 사찰
• 기준에 따른 가치가 직접적으로 검사 기준으로 적용되기 때문에, 프로그래머의 어떤 기술과 전문 지식에 대한 의존성이 없습니다.

AI 기술이 프로그래밍과 시각적 사찰 노력을 최소화합니다
1. AI 자가 최적화

2. 자동적으로 AI-보조 결함 측정을 위한 결과 데이터 분리의 분석과 시각화를 위해 결함 이미지를 획득하세요

고정밀 땜납 형상 재구성
우리의 유일한 MDMC (다중 방향 / 멀티 컬러) 조명과 새로운 MPS (극소 단계 특허 받는 이동) 무아레법을 갖춥니다. 이것은 더 높은 강건하고 믿을 만한 검사 성능을 가능하게 합니다.

품질에 주력하는 M2M*1 시스템

1. 다음에 의해 결점을 방지하는 것 :
생산 동안 측정치의 변동을 모니터링하고 보고하기
머리들과 노즐과 같은 칩 마운터 하드웨어와 관련된 결점 경향을 시각화하기


2. 다음에 의해 품질을 시각화하는 것 :
절차 비교
생산 상태를 드러내기
SPI / AOI / AXI 시스템을 연결하기


3. 자동적으로 납땜 리플로우 프로세스 뒤에 검증 결과를 기반으로 인쇄 후 / 사후 배치 검사 기준을 산정함으로써 라인의 첫 번째 통과 수득율을 향상시키기

*1. 기기 간의 단축. 사람이 개입하지 않고 품질과 장비 작전현황을 최적화하고 다양한 연결된, 생산 장치 사이에 정보의 자율적 통신과 교환을 가능하게 함으로써 가능하게 되는 것은 메커니즘입니다.

상술 :
